तनाव दबाना

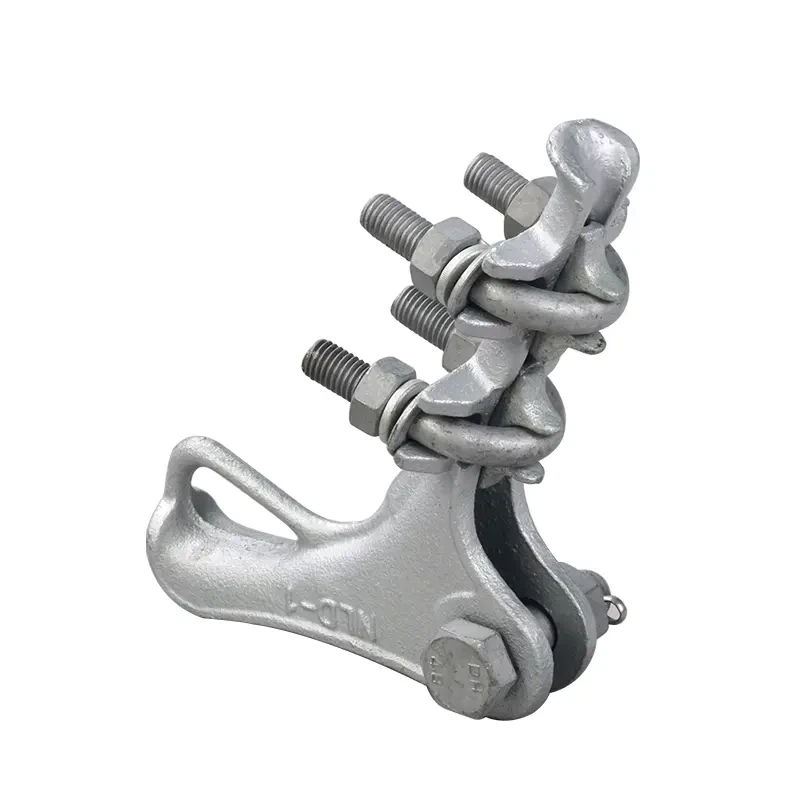

बोल्ट प्रकार तनाव क्लैंप35kV तक रेटेड ओवरहेड वितरण लाइनों के लिए सबसे व्यापक रूप से उपयोग किया जाने वाला स्ट्रेन क्लैंप है। एनएलएल श्रृंखला में 60 डिग्री ग्रूव कोण के साथ एक उच्च शक्ति एल्यूमीनियम मिश्र धातु बॉडी है, जो गैल्वनाइज्ड स्टील यू - बोल्ट, हेक्स नट, फ्लैट वॉशर और लॉक वॉशर के साथ जोड़ी गई है। एल्यूमीनियम पहने स्टील कंडक्टरों के साथ उपयोग के लिए, एनएलडी श्रृंखला - निंदनीय लोहे से बनी - आदर्श विकल्प है। यह विभिन्न कंडक्टर व्यास श्रेणियों को समायोजित करने के लिए मॉडल एनएलएल-1 से एनएलएल-5 (और एनएलडी-1 से एनएलडी-4) में उपलब्ध है।एल्यूमीनियम तनाव दबानाएसीएसआर, एएसी और एएएसी कंडक्टर समाप्ति के लिए एक विश्वसनीय, किफायती और क्षेत्र-सिद्ध समाधान प्रदान करता है।

पच्चर तनाव दबानाएक बहुमुखी डिज़ाइन है जिसका उपयोग ओवरहेड लाइनों और सबस्टेशनों दोनों में किया जाता है। इसमें दो जालीदार पिंड होते हैं जो एक काज से जुड़े होते हैं, एक पच्चर के आकार की संरचना बनाते हैं जो तनाव भार को संपीड़ित क्लैम्पिंग बल में परिवर्तित करता है - तनाव जितना अधिक होगा, कंडक्टर पर लगाया जाने वाला क्लैंपिंग बल उतना ही अधिक होगा। यह सेल्फ-लॉकिंग मैकेनिज्म वेज टाइप टेंशन क्लैंप को गतिशील भार के तहत विशेष रूप से विश्वसनीय बनाता है। सिंगल वेज या डबल वेज कॉन्फ़िगरेशन के रूप में उपलब्ध, यह हाई टेंशन क्लैंप उन अनुप्रयोगों के लिए उपयुक्त है जहां अधिकतम पकड़ सुरक्षा और इंस्टॉलेशन में आसानी की आवश्यकता होती है।

संपीड़न तनाव क्लैंप हाइड्रोलिक प्रेस इंस्टॉलेशन के माध्यम से एक स्थायी, अति विश्वसनीय कनेक्शन प्रदान करता है। एक बार सिकुड़ने के बाद, फिटिंग कंडक्टर के साथ एक निर्बाध बंधन बनाती है जिसे हटाया या पुनर्स्थापित नहीं किया जा सकता है। यह इसे उच्च{{3}वोल्टेज ट्रांसमिशन लाइनों (110kV-500kV) के लिए पसंदीदा समाधान बनाता है जहां अधिकतम यांत्रिक और विद्युत विश्वसनीयता गैर-परक्राम्य है। प्रत्येकहाई टेंशन केबल क्लैंपविशिष्ट कंडक्टर विनिर्देशों से मेल खाने के लिए आकार का है और उचित संपीड़न बल और संपर्क प्रतिरोध सुनिश्चित करने के लिए कैलिब्रेटेड हाइड्रोलिक टूलींग के साथ स्थापित किया जाना चाहिए।

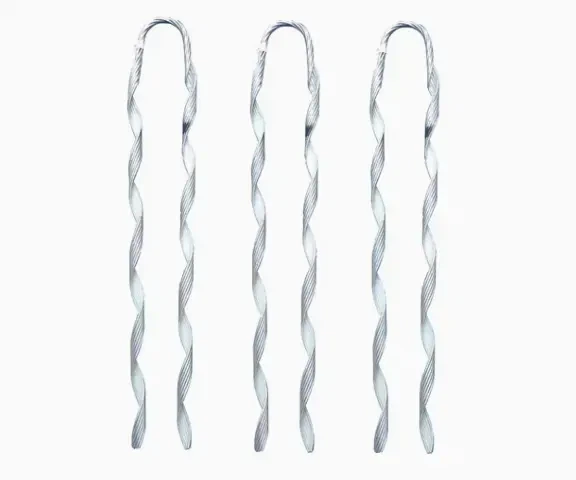

पेचदार तनाव दबानालंबी संपर्क लंबाई के साथ पकड़ बल को समान रूप से वितरित करने के लिए पूर्वनिर्मित सर्पिल छड़ों का उपयोग किया जाता है जो कंडक्टर के चारों ओर लपेटते हैं। यह डिज़ाइन तनाव एकाग्रता को कम करता है और कंपन के प्रति संवेदनशील वातावरणों के लिए विशेष रूप से प्रभावी है। यह ADSS और OPGW फ़ाइबर ऑप्टिक केबल डेड{3}एंड अनुप्रयोगों के साथ-साथ छोटे व्यास वाले कंडक्टरों और ग्राउंड तारों के लिए मानक विकल्प है। किसी विशेष उपकरण की आवश्यकता नहीं है - छड़ें हाथ से लगाई जाती हैं, जिससे यह क्षेत्र में स्थापित करने में सबसे तेज़ में से एक बन जाती है।

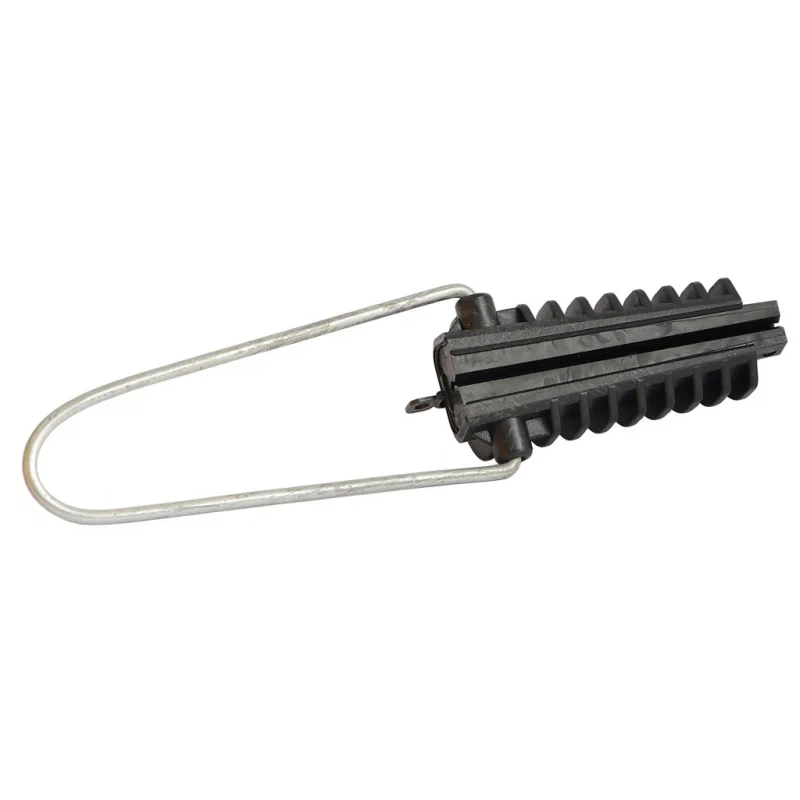

उद्देश्य-फाइबर ऑप्टिक बुनियादी ढांचे के लिए बनाया गयाएडीएसएस तनाव क्लैंपऔरओपीजीडब्ल्यू तनाव क्लैंपटर्मिनल और कोण संरचनाओं पर सभी {{0}डाइलेक्ट्रिक सेल्फ{{1}सपोर्टिंग और ऑप्टिकल ग्राउंड वायर केबल को सुरक्षित करें। ये क्लैंप आंतरिक ऑप्टिकल फाइबर को नुकसान पहुंचाए बिना केबल जैकेट को पकड़ने के लिए या तो हेलिकल रॉड या विशेष ब्रैकेट डिज़ाइन का उपयोग करते हैं। एफटीटीएच वितरण नेटवर्क के लिए ड्रॉप केबल टेंशन क्लैंप भी उपलब्ध हैं। एक समर्पित के रूप मेंफाइबर केबल के लिए तनाव क्लैंपअनुप्रयोगों में, प्रत्येक मॉडल को आवश्यक यांत्रिक पकड़ शक्ति प्रदान करते हुए सिग्नल अखंडता की रक्षा करने के लिए इंजीनियर किया जाता है।

वेज प्रकार के कार्य के समान, शंकु तनाव क्लैंप कनेक्शन बल उत्पन्न करने के लिए शंकु आकार के तत्वों का उपयोग करता है। यह जंपर कनेक्टर के साथ या उसके बिना एक मजबूत और विश्वसनीय कंडक्टर पकड़ प्रदान करता है। यह डिज़ाइन उच्च परिवेश तापमान वाले क्षेत्रों के लिए विशेष रूप से उपयुक्त है, जहां थर्मल विस्तार पारंपरिक क्लैंपिंग सिस्टम को प्रभावित कर सकता है। शंकु तनाव क्लैंप वितरण और ट्रांसमिशन लाइन अनुप्रयोगों दोनों के लिए उपलब्ध है।

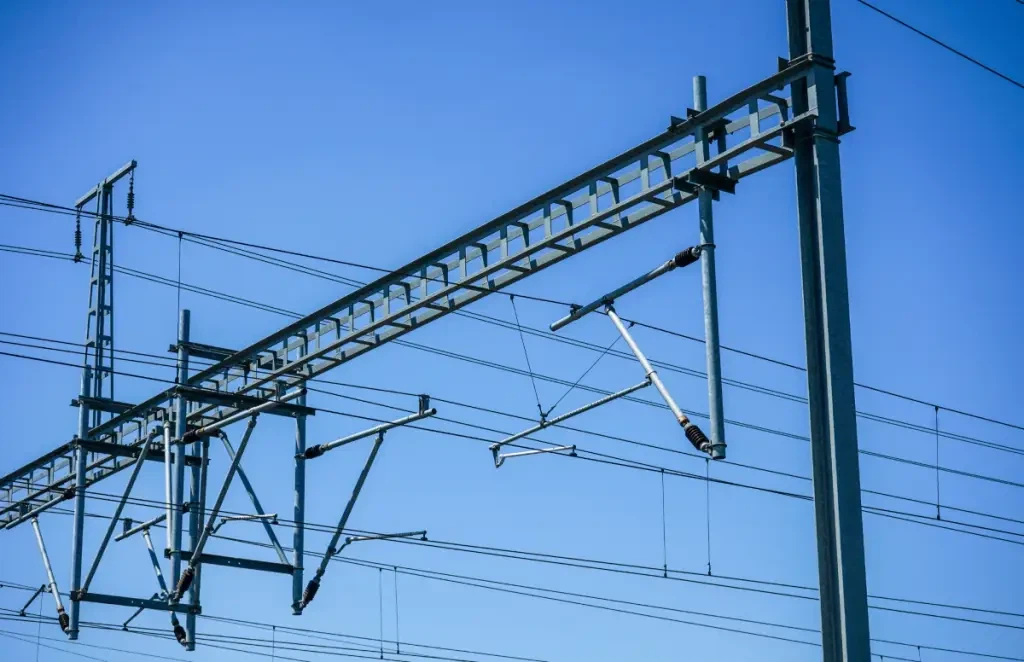

25kV AC/3kV DC रेल
