OM3 डेटा केंद्रों और उद्यम भवनों में सबसे व्यापक रूप से तैनात मल्टीमोड फाइबर प्रकारों में से एक है। यदि आप किसी प्रोजेक्ट के लिए इसका मूल्यांकन कर रहे हैं, तो सबसे महत्वपूर्ण प्रश्न सीधे हैं: यह वास्तव में किस दूरी और गति का समर्थन करता है, इसकी तुलना OM4 और सिंगलमोड फाइबर से कैसे की जाती है, और आपके विशिष्ट लिंक डिज़ाइन के लिए - चुनना या - OM3 छोड़ना कब समझ में आता है?
यह मार्गदर्शिका तकनीकी विशिष्टताओं, वास्तविक विश्व अनुप्रयोगों, OM3 और OM4 के बीच मुख्य अंतर और चयन मानदंड को कवर करती है जो यह निर्धारित करती है कि OM3 आपके नेटवर्क के लिए सही फाइबर है या नहीं।
OM3 मल्टीमोड फाइबर क्या है?
OM3 एक लेजर {{1}अनुकूलित 50/125 µm ग्रेडेड {{4}इंडेक्स मल्टीमोड फाइबर है जिसे मुख्य रूप से उच्च {{5}स्पीड शॉर्ट {{6}दूरी वाले ऑप्टिकल लिंक के लिए डिज़ाइन किया गया है। "ओएम" पदनाम का अर्थ "ऑप्टिकल मल्टीमोड" है और यह आईएसओ/आईईसी 11801 वर्गीकरण प्रणाली से आता है। OM3 मूल रूप से परिभाषित फाइबर विनिर्देश से मेल खाता हैटीआईए-492एएएसी, जिसने 2,000 मेगाहर्ट्ज·किमी की न्यूनतम प्रभावी मोडल बैंडविड्थ (ईएमबी) के साथ 850 एनएम लेजर - अनुकूलित 50 माइक्रोन फाइबर के लिए प्रदर्शन आवश्यकताओं को स्थापित किया।
व्यावहारिक रूप से, OM3 पहला मल्टीमोड फाइबर था जिसे विशेष रूप से VCSEL (ऊर्ध्वाधर {{1}गुहा सतह{{2}उत्सर्जक लेजर) ट्रांसमीटरों के साथ 850 एनएम - पर काम करने के लिए इंजीनियर किया गया था, जो कम लागत वाली लेजर तकनीक है जो कम पहुंच वाले डेटा सेंटर ऑप्टिक्स पर हावी है। वह अनुकूलन ही है जो OM3 को 300 मीटर तक 10 गीगाबिट ईथरनेट (10GBASE-SR) का समर्थन करने की अनुमति देता है, एक ऐसी दूरी जो बिल्डिंग और इंट्रा{14}डेटा{15}सेंटर लिंक के विशाल बहुमत को कवर करती है।
OM3 पुराने मल्टीमोड अनुप्रयोगों के साथ पूरी तरह से बैकवर्ड संगत है। यह एक ही केबल पर फास्ट ईथरनेट और गीगाबिट ईथरनेट जैसे पुराने प्रोटोकॉल का समर्थन करता है, जिसका मतलब है कि ओएम1 या ओएम2 इंफ्रास्ट्रक्चर से ओएम3 में अपग्रेड करने के लिए मौजूदा कम स्पीड वाले उपकरणों को बदलने की आवश्यकता नहीं है।
OM3 फाइबर विशिष्टताएँ
नीचे दिए गए विनिर्देश TIA-492AAAC (अब TIA-492AAAF में समेकित) द्वारा परिभाषित और IEEE 802.3 ईथरनेट मानकों में संदर्भित प्रदर्शन मापदंडों को दर्शाते हैं। ये वे संख्याएँ हैं जो लिंक डिज़ाइन निर्णयों को संचालित करती हैं।
| पैरामीटर | OM3 विशिष्टता |
|---|---|
| कोर/क्लैडिंग व्यास | 50/125 µm |
| फाइबर प्रोफ़ाइल | ग्रेडेड-इंडेक्स मल्टीमोड |
| लेजर अनुकूलन | 850 एनएम वीसीएसईएल-अनुकूलित |
| 850 एनएम पर प्रभावी मोडल बैंडविड्थ (ईएमबी)। | 2,000 मेगाहर्ट्ज·किमी (न्यूनतम) |
| 850 एनएम पर ओवरफिल्ड लॉन्च बैंडविड्थ | 1,500 मेगाहर्ट्ज·किमी |
| 1300 एनएम पर ओवरफिल्ड लॉन्च बैंडविड्थ | 500 मेगाहर्ट्ज·किमी |
| 850 एनएम पर अधिकतम क्षीणन | 3.5 डीबी/किमी (प्रति टीआईए-568.3); सामान्यतः 2.3 डीबी/किमी से कम या उसके बराबर |
| 1300 एनएम पर अधिकतम क्षीणन | 1.5 डीबी/किमी (प्रति टीआईए-568.3); सामान्यतः 0.6 डीबी/किमी से कम या उसके बराबर |
| जैकेट का रंग (अनुशंसित) | एक्वा (प्रति TIA-598C) |
| मानकों का अनुपालन | ISO/IEC 11801 (OM3), IEC 60793-2-10 (प्रकार A1a.2), TIA-492AAAC / TIA-492AAAF |
एक महत्वपूर्ण बिंदु: फाइबर ग्रेड अकेले लिंक प्रदर्शन का निर्धारण नहीं करता है। कुल चैनल शामिल हैकनेक्टर्स, स्प्लिसेस, पैच कॉर्ड, और ट्रांसीवर ऑप्टिक्स। एक ख़राब तरीके से समाप्त किया गया OM4 लिंक एक अच्छे से निर्मित OM3 चैनल से भी ख़राब प्रदर्शन कर सकता है। जैसा कि कॉर्निंग फाइबर चयन गाइड में बताया गया है (AEN075), क्षीणन और बैंडविड्थ {{0}लंबाई उत्पाद सिस्टम पहुंच के प्राथमिक निर्धारक हैं, लेकिन कनेक्टर हानि बजट और कुल चैनल डिज़ाइन भी सीधे प्रभावित करते हैं कि कोई लिंक पास होता है या विफल होता है।
अनुप्रयोग द्वारा OM3 फ़ाइबर दूरी सीमाएँ
OM3 के लिए अधिकतम समर्थित दूरी ईथरनेट मानक और सिग्नलिंग योजना के अनुसार भिन्न होती है। नीचे दी गई तालिका डेटा सेंटर और एंटरप्राइज़ परिनियोजन के लिए प्रासंगिक प्रमुख IEEE 802.3 अनुप्रयोगों का सारांश प्रस्तुत करती है, जो कि डेटा पर आधारित है।टीआईए फाइबर ऑप्टिक्स टेक कंसोर्टियमऔर यहईथरनेट एलायंस.
| आवेदन | मानक | OM3 अधिकतम दूरी | OM4 अधिकतम दूरी |
|---|---|---|---|
| 1जी ईथरनेट (1000BASE-SX) | आईईईई 802.3z | 1,000 m | 1,000 m+ |
| 10जी ईथरनेट (10GBASE-SR) | आईईईई 802.3एई | 300 m | 400 m |
| 25G ईथरनेट (25GBASE-SR) | आईईईई 802.3बाई | 70 m | 100 m |
| 40जी ईथरनेट (40GBASE-SR4) | आईईईई 802.3ba | 100 m | 150 m |
| 100जी ईथरनेट (100GBASE-SR4) | आईईईई 802.3बीएम | 70 m | 100 m |
| 100जी ईथरनेट (100GBASE-SR10) | आईईईई 802.3ba | 100 m | 150 m |
पैटर्न स्पष्ट है: जैसे-जैसे डेटा दरें बढ़ती हैं, OM3 की समर्थित दूरी कम हो जाती है। 300 मीटर से कम के 10जी लिंक के लिए, ओएम3, ओएम4 के समान ही कार्यात्मक परिणाम प्रदान करता है। लेकिन एक बार जब आप 40जी और उससे ऊपर चले जाते हैं, तो अंतर अधिक मायने रखता है - खासकर यदि आपके लिंक 100-मीटर के निशान तक पहुंचते हैं या उससे अधिक हो जाते हैं।

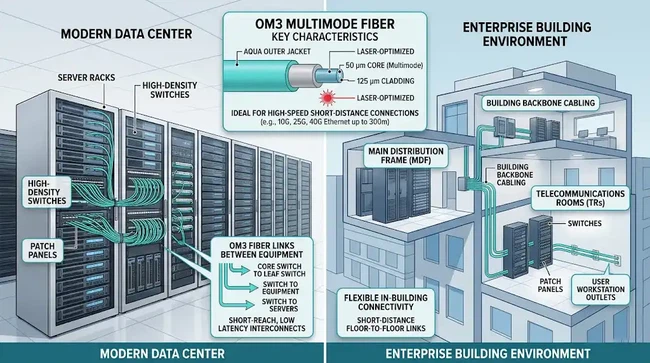

जहां OM3 फाइबर का आमतौर पर उपयोग किया जाता है
डेटा सेंटर इंटरकनेक्ट्स
OM3 छोटे इंट्रा{{1}डेटा{{2}सेंटर लिंक के लिए एक मानक विकल्प है: शीर्ष से {{3}से लेकर {{4}रैक से अंत तक{{5}से लेकर {{6}पंक्ति स्विच, सर्वर से {{7}से लेकर -स्विच कनेक्शन और स्टोरेज एरिया नेटवर्क (SAN) लिंक। इनमें से अधिकांश रन 100 मीटर से कम दूरी पर रहते हैं, जिसका अर्थ है कि OM3 आराम से सामान्य पंक्ति और गलियारे की दूरी के भीतर 10G, 40G और यहां तक कि 100G मल्टीमोड अनुप्रयोगों का समर्थन करता है। उच्च-घनत्व 40G और 100G समानांतर प्रकाशिकी के लिए, OM3 को आमतौर पर इसके साथ जोड़ा जाता हैएमपीओ/एमटीपी पैच कॉर्डSR4 ट्रांसीवर का उपयोग करना।
एंटरप्राइज़ बिल्डिंग बैकबोन
कार्यालय भवनों के अंदर, OM3 टेलीकॉम कमरों, आईडीएफ और सर्वर कोठरियों को जोड़ने वाले बैकबोन फाइबर के रूप में कार्य करता है। उन इमारतों के लिए जहां सबसे लंबा बैकबोन रन 300 मीटर से कम रहता है, ओएम3 ओएम4 की उच्च लागत या सिंगलमोड से जुड़े अधिक महंगे ऑप्टिक्स की आवश्यकता के बिना 10जी ईथरनेट का समर्थन करता है। यह उपयोग का मामला है जहां OM3 सबसे अधिक लागत प्रभावी रहता है: वर्तमान 10G आवश्यकताओं के लिए पर्याप्त बैंडविड्थ, और इसके साथ संगतमानक एलसी डुप्लेक्स कनेक्टरऔर व्यापक रूप से उपलब्ध एसआर ट्रांसीवर।
मल्टीमोड दूरी सीमा के अंतर्गत कैम्पस लिंक
किसी परिसर में छोटे अंतराल के लिए {{0}बिल्डिंग लिंक - के लिए, भूमिगत नाली के माध्यम से जुड़े आसन्न भवनों के बीच - ओएम3 काम कर सकता है यदि कुल मार्ग की लंबाई एप्लिकेशन की दूरी सीमा के भीतर रहती है। हालाँकि, जब आप वास्तविक केबल रूटिंग (सिर्फ सीधी लाइन दूरी नहीं) को ध्यान में रखते हैं, तो कई कैंपस डिज़ाइन मल्टीमोड दूरी सीमा से अधिक हो जाते हैं। यदि कैंपस लिंक के 10जी पर 300 मीटर या 40जी/100जी पर 100 मीटर तक पहुंचने या उससे अधिक होने की उम्मीद है,सिंगलमोड फाइबरयह अधिक सुरक्षित दीर्घकालिक -अवधि वाला विकल्प है।
OM3 बनाम OM4: दूरी और बैंडविड्थ में मुख्य अंतर
OM3 और OM4 समान 50/125 µm कोर और क्लैडिंग आयाम, समान एक्वा जैकेट रंग सम्मेलन और पूर्ण भौतिक अनुकूलता साझा करते हैं - वे समान कनेक्टर्स के साथ मिलते हैं और समान VCSEL आधारित ट्रांसीवर के साथ काम करते हैं। अंतर बैंडविड्थ प्रदर्शन में है.
| पैरामीटर | OM3 | OM4 |
|---|---|---|
| कोर/क्लैडिंग | 50/125 µm | 50/125 µm |
| 850 एनएम पर ईएमबी | 2,000 मेगाहर्ट्ज·किमी | 4,700 मेगाहर्ट्ज·किमी |
| 10GBASE-एसआर दूरी | 300 m | 400 m |
| 40GBASE-SR4 दूरी | 100 m | 150 m |
| 100GBASE-SR4 दूरी | 70 m | 100 m |
| टीआईए फाइबर विशिष्टता | टीआईए-492एएएसी | टीआईए-492एएएडी |
| आईईसी फाइबर प्रकार | A1a.2 | A1a.3 |
OM4 का उच्च EMB - OM के दोगुने से भी अधिक है3 - सीधे 40G और 100G पर लंबी समर्थित दूरी में परिवर्तित हो जाता है। 10G पर, अंतर 300 मीटर बनाम 400 मीटर है, जो लंबे समय तक चलने के लिए मायने रखता है, लेकिन सामान्य इंट्रा{9}रैक या इंट्रा{10}पंक्ति कनेक्शन के लिए नहीं।
व्यावहारिक प्रश्न यह है कि क्या आपके विशिष्ट लिंक को वास्तव में उस अतिरिक्त पहुंच की आवश्यकता है। यदि आपके प्रोजेक्ट का प्रत्येक लिंक 100 मीटर से नीचे रहता है और आप 10जी या 40जी चला रहे हैं, तो ओएम3 और ओएम4 दोनों काम करेंगे। OM4 की अतिरिक्त लागत मार्जिन खरीदती है, लेकिन यह उन लिंक के लिए पास/असफल परिणाम को नहीं बदलती है। जब लिंक OM3 की सीमा की ऊपरी सीमा तक पहुंचते हैं, या जब आप निकट भविष्य में उसी फाइबर पर 100G पर माइग्रेट करने की उम्मीद करते हैं, तो OM4 मजबूत विकल्प बन जाता है।
OM3 बनाम OM2: अपग्रेड क्यों मायने रखता है
OM2 भी एक 50/125 µm फाइबर है, लेकिन यह लेज़र अनुकूलित नहीं था। 850 एनएम पर इसकी ओवरफिल्ड लॉन्च बैंडविड्थ 500 मेगाहर्ट्ज·किमी - है जो ओएम3 के 2,000 मेगाहर्ट्ज·किमी के ईएमबी से चार गुना कम है। 10G ईथरनेट पहुंच के संदर्भ में, 10GBASE-SR OM3 पर 300 मीटर की तुलना में OM2 पर केवल 82 मीटर का समर्थन करता है। यह मामूली अंतर नहीं है - यह प्रभावी रूप से OM2 को 10G के लिए बहुत छोटे लिंक तक सीमित कर देता है और इसे किसी भी उपयोगी दूरी पर 40G/100G मल्टीमोड अनुप्रयोगों के लिए अनुपयुक्त बना देता है।
यदि आप किसी पुराने बिल्डिंग बैकबोन को OM1 या OM2 से अपग्रेड कर रहे हैं, तो OM3 पर जाने से 10G पहुंच में पर्याप्त उछाल मिलता है। मल्टीमोड फाइबर पीढ़ियों की अधिक विस्तृत तुलना के लिए, हमारी मार्गदर्शिका देखेंOM1 से OM5 मल्टीमोड फाइबर दूरी सीमा.
OM3 बनाम सिंगलमोड फाइबर: कब स्विच करें
सिंगलमोड फाइबर (OS1/OS2) मौलिक रूप से भिन्न सिद्धांत - पर काम करता है, यह केवल एक प्रसार मोड का समर्थन करता है, जो मोडल फैलाव को समाप्त करता है और अधिक लंबी पहुंच की अनुमति देता है। एक मानक 10GBASE-LR ट्रांसीवर सिंगलमोड पर 10 किमी का समर्थन करता है, जबकि OM3 पर 300 मीटर का समर्थन करता है। 40G और 100G के लिए, सिंगलमोड विकल्प मानक के आधार पर 10 किमी या उससे अधिक तक पहुंचते हैं।
समझौता लागत है. सिंगलमोड ट्रांसीवर (एलआर, ईआर) 1310 एनएम या 1550 एनएम पर डीएफबी लेजर का उपयोग करते हैं, जो मल्टीमोड के साथ उपयोग किए जाने वाले 850 एनएम वीसीएसईएल से अधिक महंगे हैं। सिंगलमोड कनेक्टर्स को सख्त संरेखण सहनशीलता की भी आवश्यकता होती है, जिससे स्थापना लागत बढ़ सकती है। किसी भवन या डेटा सेंटर के अंदर छोटे लिंक के लिए, मल्टीमोड और सिंगलमोड ऑप्टिक्स के बीच लागत का अंतर अक्सर फाइबर लागत बचत से अधिक होता है।
जब आपके लिंक मल्टीमोड दूरी सीमा से अधिक हो जाएं, जब आपको कैंपस या मेट्रो पैमाने पर पहुंच की आवश्यकता हो, या जब आप बुनियादी ढांचे को डिजाइन कर रहे हों, जो आवश्यक दूरी पर मल्टीमोड द्वारा प्रदान की जा सकने वाली गति से अधिक गति का समर्थन करने की उम्मीद कर रहे हों, तो सिंगलमोड पर स्विच करें। विस्तृत विवरण के लिए, हमारा लेख देखेंOS1 बनाम OS2 सिंगलमोड फाइबर.
क्या आप OM3 और OM4 फाइबर को एक ही लिंक में मिला सकते हैं?
हाँ - OM3 और OM4 भौतिक रूप से संगत हैं क्योंकि वे समान 50/125 µm कोर और क्लैडिंग ज्यामिति साझा करते हैं। आप कोर आकार या कनेक्टर प्रकार में बेमेल के बिना OM3 पैच कॉर्ड को OM4 ट्रंक केबल (या इसके विपरीत) से कनेक्ट कर सकते हैं।
हालाँकि, एक मिश्रित लिंक सबसे कमजोर खंड के स्तर पर प्रदर्शन करता है। यदि आपकी ट्रंक केबल OM4 है लेकिन आपके पैच कॉर्ड OM3 हैं, तो लिंक की प्रभावी बैंडविड्थ OM3 अनुभागों द्वारा सीमित है। OM4 ट्रंक केबल के साथ आपके द्वारा भुगतान की गई अतिरिक्त दूरी क्षमता चैनल में OM3 पैच कॉर्ड द्वारा कम या समाप्त कर दी जाती है।
यह तब सबसे अधिक मायने रखता है जब लिंक एप्लिकेशन की दूरी सीमा के करीब हो। बजट के भीतर छोटे लिंक के लिए, मिश्रण से विफलता की संभावना नहीं है। लेकिन उदाहरण के लिए, यदि आप OM4 की अतिरिक्त पहुंच - पर भरोसा कर रहे हैं, तो 40GBASE पर 130 मीटर की आवश्यकता होती है, OM3 सेगमेंट में मिश्रण करने से यह मार्जिन हट जाता है और लिंक अनुपालन से बाहर हो सकता है।
व्यावहारिक नियम: यदि आप दूरी के लाभ के लिए OM4 को तैनात कर रहे हैं, तो पूरे चैनल सहित, OM4 का उपयोग करेंजिदने की डोरियाँ.
OM3 मल्टीमोड फाइबर कब चुनें
जब परियोजना की आवश्यकताएं उसकी शक्तियों के अनुरूप हों तो OM3 सही विकल्प है। विशेष रूप से:
- 300 मीटर के नीचे 10जी लिंक- OM3 मानक SR ट्रांसीवर के साथ पूर्ण 10GBASE-SR दूरी का समर्थन करता है। इसमें बहुसंख्यक इन-बिल्डिंग और इंट्रा---डेटा-सेंटर 10जी कनेक्शन शामिल हैं।
- 100 मीटर के नीचे 40जी/100जी लिंक- कम डेटा सेंटर दूरी पर समानांतर ऑप्टिक्स (एसआर4) के लिए, ओएम3, ओएम4 की उच्च बैंडविड्थ की आवश्यकता के बिना आईईईई 802.3 आवश्यकताओं को पूरा करता है।
- बजटीय-संवेदनशील परियोजनाएँ जहाँ OM4 की अतिरिक्त पहुँच अनावश्यक है- यदि आपका सबसे लंबा लिंक 80 मीटर है और आप 10जी चला रहे हैं, तो ओएम4 केबल का लागत प्रीमियम परिणाम नहीं बदलता है।
- 10G को सपोर्ट करने के लिए OM1/OM2 से अपग्रेड किया जा रहा है- OM3 लीगेसी मल्टीमोड फाइबर की तुलना में 10G पहुंच में एक बड़ा कदम बढ़ाता है।
OM3 को कब छोड़ें
- OM3 की दूरी सीमा के निकट आने वाले या उससे अधिक दूरी वाले लिंक- यदि आपका डिज़ाइन 10G पर 300 मीटर के करीब, या 40G/100G पर 100 मीटर के करीब चलता है, तो OM4 आपको मार्जिन देता है जो OM3 नहीं देता है।
- मल्टीमोड पर 100जी या 400जी पर नियोजित माइग्रेशन- उच्च गति मल्टीमोड मानक OM3 की पहुंच को काफी हद तक कम कर देते हैं (100GBASE के लिए 70 मीटर-SR4)। यदि भविष्य में 100G+ के लिए प्रूफ़िंग एक वास्तविक आवश्यकता है, तो OM4 या OM5 एक बेहतर आधार है।
- मल्टीमोड दूरी से अधिक कैंपस या इंटर-बिल्डिंग लिंक- किसी भी लिंक के लिए सिंगलमोड सही विकल्प है जो लक्ष्य गति के लिए मल्टीमोड दूरी तालिका से अधिक है।
OM3 फाइबर का चयन करते समय सामान्य गलतियाँ
चैनल को नजरअंदाज करते हुए फाइबर ग्रेड पर ध्यान केंद्रित करें
OM3 (या OM4) का चयन एक कार्यशील लिंक की गारंटी नहीं देता है। ट्रांसीवर ऑप्टिक्स, कनेक्टर गुणवत्ता,निविष्ट वस्तु का नुकसानबजट और कुल लिंक दूरी सभी चैनल के गुजरने में योगदान करते हैं। स्वच्छ कनेक्टर और उचित हानि बजट के साथ उच्च गुणवत्ता वाला OM3 इंस्टॉलेशन हर बार लापरवाही से तैनात OM4 लिंक से बेहतर प्रदर्शन करेगा।
यह मानते हुए कि OM4 हमेशा प्रीमियम के लायक है
OM4 वस्तुनिष्ठ रूप से बेहतर प्रदर्शन कर रहा है, लेकिन प्रदर्शन केवल वहीं मायने रखता है जहां यह परिणाम बदलता है। यदि आपके सभी लिंक 50-80 मीटर हैं और 10जी पर चल रहे हैं, तो ओएम3 और ओएम4 समान परिणाम देते हैं। कनेक्टर गुणवत्ता या परीक्षण में निवेश करते समय केबल ग्रेड पर अधिक खर्च करना परियोजना बजट का गलत आवंटन है।
क्या परिवर्तन होता है, इसे परिभाषित किए बिना "फ्यूचर{0}}प्रूफ़िंग" का उपयोग करना
"भविष्य का प्रमाण" कोई तकनीकी विशिष्टता नहीं है। उस प्रश्न का उपयोगी संस्करण यह है: आप किस गति से, कितनी दूरी तक, किस समय सीमा के भीतर दौड़ने की उम्मीद करते हैं? यदि उत्तर तीन वर्षों के भीतर 100जी से अधिक 100+ मीटर है, तो ओएम4 उचित है। यदि निकट भविष्य में 60-मीटर दौड़ के लिए उत्तर 10जी है, तो ओएम3 पर्याप्त है और परियोजना में पैसा कहीं और खर्च करना बेहतर है।
बजट की जाँच किए बिना OM3 पैच कॉर्ड को OM4 बैकबोन में मिलाना
यह ब्राउनफ़ील्ड डेटा केंद्रों में आम है जहां पुराने परिनियोजन से पैच कॉर्ड का पुन: उपयोग किया जाता है। यदि लिंक छोटा है और हानि बजट में मार्जिन है, तो यह अक्सर काम करता है। लेकिन यदि लिंक OM4 की विस्तारित पहुंच के आसपास डिज़ाइन किया गया है, तो OM3 पैच कॉर्ड प्रमाणीकरण को विफल करने के लिए चैनल को काफी ख़राब कर सकता है। आकस्मिक मिश्रण से बचने के लिए पैच कॉर्ड को ग्रेड के आधार पर लेबल करें और अलग करें।
अक्सर पूछे जाने वाले प्रश्नों
क्या OM3 फ़ाइबर अभी भी 10G के लिए पर्याप्त है?
हाँ। OM3 IEEE 802.3ae मानक के अनुसार 300 मीटर तक 10GBASE-SR का समर्थन करता है। इमारतों और डेटा केंद्रों के अंदर 10G लिंक के विशाल बहुमत के लिए, यह दूरी पर्याप्त से अधिक है। OM3 10G के लिए सबसे अधिक लागत प्रभावी मल्टीमोड विकल्प बना हुआ है।
OM3 फाइबर की अधिकतम दूरी क्या है?
यह एप्लिकेशन की गति पर निर्भर करता है. 10G (10GBASE-SR) पर, अधिकतम 300 मीटर है। 40G (40GBASE-SR4) पर, यह 100 मीटर है। 100G (100GBASE-SR4) पर, यह घटकर 70 मीटर रह जाता है। 1G (1000BASE-SX) पर, OM3 1,000 मीटर तक सपोर्ट करता है। हमेशा आपके उपकरण द्वारा उपयोग किए जाने वाले विशिष्ट IEEE 802.3 मानक के विरुद्ध दूरी की पुष्टि करें।
क्या OM3 और OM4 फाइबर को एक साथ इस्तेमाल किया जा सकता है?
वे शारीरिक रूप से संगत हैं क्योंकि दोनों 50/125 µm कोर का उपयोग करते हैं। हालाँकि, लिंक OM3 स्तर पर कार्य करेगा. यदि आपको OM4 की विस्तारित पहुंच की आवश्यकता है, तो पैच कॉर्ड सहित पूरे चैनल के लिए OM4 का उपयोग करें।
क्या OM3 40G या 100G ईथरनेट के लिए पर्याप्त है?
OM3 100 मीटर तक 40GBASE{{2}SR4 और 70 मीटर तक 100GBASE{6}}SR4 को सपोर्ट करता है। इन दूरियों के अंतर्गत छोटे डेटा सेंटर लिंक के लिए, OM3 काम करता है। लंबे समय तक चलने के लिए, OM4 समर्थित दूरी को क्रमशः 150 मीटर और 100 मीटर तक बढ़ाता है।
OM3 और OM4 बैंडविड्थ के बीच क्या अंतर है?
ओएम3 में 850 एनएम पर 2,000 मेगाहर्ट्ज·किमी की न्यूनतम प्रभावी मोडल बैंडविड्थ (ईएमबी) है। OM4 का न्यूनतम EMB 4,700 मेगाहर्ट्ज·किमी - दोगुने से भी अधिक है। यह उच्च बैंडविड्थ ही OM4 की 10G, 40G और 100G पर लंबी समर्थित दूरी को सक्षम बनाता है।
कौन से कनेक्टर और ट्रांसीवर OM3 के साथ काम करते हैं?
OM3 10G (10GBASE-SR) के लिए मानक LC डुप्लेक्स कनेक्टर और 40G (40GBASE-SR4) और 100G (100GBASE-SR10, 100GBASE-SR4) के लिए MPO/MTP कनेक्टर के साथ काम करता है। ट्रांसीवर 850 एनएम वीसीएसईएल तकनीक का उपयोग करते हैं। कनेक्टर चयन पर मार्गदर्शन के लिए, हमारा देखेंएमटीपी बनाम एमपीओ चयन गाइड.
त्वरित चयन सारांश
अपने प्रोजेक्ट के लिए सही फ़ाइबर चुनने के लिए, प्रत्येक फ़ाइबर प्रकार वास्तव में जो प्रदान करता है, उसके विरुद्ध लिंक आवश्यकताओं का मिलान करें:
- OM3 चुनेंजब आपके 10जी लिंक 300 मीटर से नीचे रहते हैं और आपके 40जी/100जी लिंक 100 मीटर से नीचे रहते हैं। इन दूरियों के लिए यह सबसे अधिक लागत प्रभावी मल्टीमोड विकल्प है।
- OM4 चुनेंजब आपको लंबी मल्टीमोड पहुंच की आवश्यकता होती है - विशेष रूप से 150 मीटर तक पहुंचने वाले 40जी/100जी लिंक के लिए, या जब केबल प्लांट के जीवनकाल के भीतर उसी फाइबर पर 100जी माइग्रेशन की योजना बनाई जाती है।
- सिंगलमोड चुनेंजब आपके लिंक मल्टीमोड दूरी सीमा से अधिक हो जाएं, जब आपको कैंपस या मेट्रो पहुंच की आवश्यकता हो, या जब आपका स्पीड रोडमैप 400G और उससे आगे तक फैला हो।
किसी भी फ़ाइबर ग्रेड के लिए प्रतिबद्ध होने से पहले, चार चीजों की पुष्टि करें: आपके उपकरण द्वारा उपयोग किया जाने वाला एप्लिकेशन मानक (10GBASE-SR, 40GBASE-SR4, आदि), वास्तविक रूटेड केबल की लंबाई (सीधी नहीं-लाइन दूरी), चैनल के लिए कनेक्टर और हानि बजट, और उस लिंक के लिए अपग्रेड क्षितिज। वे चार चर - न कि फ़ाइबर लेबल - यह निर्धारित करते हैं कि लिंक काम करता है या नहीं।
