आउटडोर फाइबर ऑप्टिक केबल प्रकार: रूट के अनुसार कैसे चुनें

सही आउटडोर फाइबर ऑप्टिक केबल का चयन किसी एक "सर्वश्रेष्ठ" उत्पाद को चुनने के बारे में नहीं है। यह केबल डिज़ाइन को वास्तविक स्थापना मार्ग से मिलान करने, उस मार्ग पर पर्यावरणीय जोखिमों और आपके नेटवर्क के लिए आवश्यक दीर्घकालिक क्षमता के बारे में है। बाहरी संयंत्र (ओएसपी) फाइबर परियोजनाओं में अधिकांश चयन समस्याएं एक ही तरह से शुरू होती हैं: कोई व्यक्ति पहले स्थापना शर्तों पर काम करने के बजाय, उत्पाद के नाम या आदत के आधार पर केबल चुनता है।

के अनुसारबाहरी फाइबर ऑप्टिक केबल डिज़ाइन पर कॉर्निंग की मार्गदर्शिका, केबल निर्माण चुनने से पहले चयन प्रक्रिया आपके विशिष्ट एप्लिकेशन और वांछित क्षमताओं को समझकर शुरू होनी चाहिए। अलग-अलग भूमिकाएँ - नेटवर्क मालिक, डिज़ाइनर, इंस्टॉलर - अलग-अलग केबल प्रदर्शन विशेषताओं को प्राथमिकता देते हैं, लेकिन शुरुआती बिंदु हमेशा एक ही होता है: केबल निर्दिष्ट करने से पहले मार्ग और वातावरण को जानें।

किसी भी आउटडोर फाइबर केबल परियोजना के लिए व्यावहारिक चयन क्रम इस तरह दिखता है:

1. नाली, सीधे दफ़नाने, हवाई मार्ग, या किसी भवन से {{1} से लेकर भवन के संक्रमण तक के स्थापना मार्ग को परिभाषित करें।
2. पर्यावरणीय जोखिमों का आकलन करें - नमी, यूवी, कृंतक, क्रश लोड, तापमान चरम सीमा, या बिजली के बुनियादी ढांचे की निकटता।
3. केबल निर्माण - ढीली ट्यूब, रिबन, माइक्रो केबल, बख्तरबंद, या ढांकता हुआ का चयन करें।
4. भविष्य के विकास के लिए अतिरिक्त क्षमता सहित फाइबर प्रकार और फाइबर गिनती की पुष्टि करें।
5. भवन में प्रवेश, समापन और कोड अनुपालन की योजना बनाएं।

आउटडोर फाइबर ऑप्टिक केबल को इनडोर केबल से क्या अलग बनाता है?

प्रत्येक फाइबर ऑप्टिक केबल ग्लास फाइबर की सुरक्षा करती है, लेकिन आउटडोर और इनडोर केबल मौलिक रूप से भिन्न खतरों से रक्षा करते हैं। आउटडोर फ़ाइबर केबल - जिसे अक्सर ओएसपी (संयंत्र के बाहर) केबल - कहा जाता है, को हवाई या भूमिगत स्थापना के दौरान यूवी जोखिम, नमी के प्रवेश, व्यापक तापमान में उतार-चढ़ाव, मिट्टी के दबाव, कृंतक क्षति और यांत्रिक तनाव से बचने के लिए इंजीनियर किया गया है। इसके विपरीत, इनडोर केबल, आग के प्रदर्शन को प्राथमिकता देती है: लौ का प्रसार, धुआं उत्पन्न करना, और बिल्डिंग फायर कोड का अनुपालन।

भवन में प्रवेश के समय यह अंतर सबसे अधिक मायने रखता है। मानक आउटडोर केबल आमतौर पर इनडोर फायर रेटेड स्थानों के लिए सूचीबद्ध नहीं है। उत्तरी अमेरिका में,एनईसी अनुच्छेद 770यह नियंत्रित करता है कि ऑप्टिकल फाइबर केबल को इमारतों के अंदर कैसे पहुंचाया जा सकता है। धारा 770.48 के तहत, किसी इमारत में प्रवेश करने वाली गैर-सूचीबद्ध बाहरी प्लांट केबल आम तौर पर प्रवेश बिंदु से 15 मीटर (50 फीट) तक सीमित होती है और एक बाड़े में समाप्त होनी चाहिए। उस दूरी से परे, केबल को या तो कठोर धातु नाली (आईएमसी या आरएमसी) में संलग्न करने की आवश्यकता है, या इंस्टॉलेशन को एक ब्याह या पैच के माध्यम से सूचीबद्ध इनडोर रेटेड केबल में परिवर्तित करना होगा।

उन रनों के लिए जिन्हें एक अलग स्प्लिस पॉइंट के बिना बाहर से अंदर की ओर जाने की आवश्यकता होती है, बाहरी उत्तरजीविता और इनडोर लौ प्रदर्शन दोनों के लिए रेटेड इनडोर/आउटडोर केबल - उस संक्रमण को खत्म कर सकती है। आईसीईए एस-104{5}}696 मानक विशेष रूप से इस अंतर-बिल्डिंग और इंट्रा-बिल्डिंग केबल की आवश्यकता को पूरा करने के लिए विकसित किया गया था, जिसमें ऐसे केबल शामिल हैं जो इनडोर अग्नि रेटिंग के साथ-साथ आउटडोर-ग्रेड तन्य शक्ति और पानी अवरोधन प्रदान करते हैं।

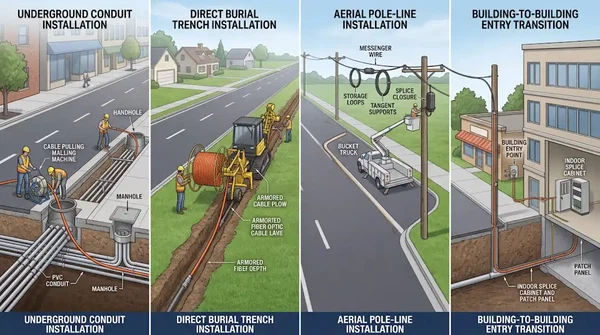

स्थापना विधि द्वारा आउटडोर फाइबर ऑप्टिक केबल के प्रकार

डक्ट और भूमिगत नाली केबल

जब नाली पहले से ही मौजूद है, तो डक्ट केबल सबसे सीधा विकल्प है। नाली स्वयं प्राथमिक यांत्रिक सुरक्षा प्रदान करती है - जो केबल को मिट्टी के दबाव, नमी और भौतिक प्रभाव से बचाती है - इसलिए केबल को भारी कवच ​​या प्रबलित जैकेट की आवश्यकता नहीं होती है। अधिकांश डक्ट संस्थापन बाहरी संयंत्र नेटवर्क में उपयोग करते हैंढीली ट्यूब केबल, जो पानी अवरूद्ध करने वाली सामग्री से भरे बफर ट्यूबों के अंदर फाइबर को अलग करता है और इसे मानक खींचने या उड़ाने वाले इंस्टॉलेशन तरीकों के लिए डिज़ाइन किया गया है।

डक्ट केबल सही प्रारंभिक बिंदु है जब एक नाली या डक्ट सिस्टम पहले से मौजूद है, जब आप आसान केबल प्रतिस्थापन या भविष्य के उन्नयन चाहते हैं, या जब दीर्घकालिक सेवाक्षमता मायने रखती है - उदाहरण के लिए, कैंपस बैकबोन मार्ग या नगरपालिका फाइबर रिंग जहां भविष्य में खिंचाव की उम्मीद है। माइक्रोडक्ट का उपयोग करने वाली परियोजनाओं के लिए, एक अलग केबल श्रेणी (माइक्रो केबल) लागू होती है, जिसे नीचे कवर किया गया है।

प्रत्यक्ष दफन फाइबर ऑप्टिक केबल

सीधे गाड़ने वाली केबल बिना नाली खोदे या खोदे जमीन में चली जाती है। यह वह जगह है जहां आउटडोर फाइबर केबल चयन की मांग अधिक हो जाती है, क्योंकि केबल को पर्यावरण द्वारा फेंकी जाने वाली हर चीज को संभालना होगा: मिट्टी का दबाव, नमी का स्थानांतरण, जमने का चक्र, और कई क्षेत्रों में, कृंतक का कुतरना।

सीधे दफनाने के लिए आमतौर पर कवच की आवश्यकता होती है। आंतरिक और बाहरी पॉलीथीन जैकेट के बीच लगाया गया नालीदार स्टील टेप कवच, कृंतक क्षति के खिलाफ क्रश प्रतिरोध और भौतिक बाधा दोनों प्रदान करता है। प्रतिकॉर्निंग की आउटडोर केबल विशिष्टताएँ, सीधे दफनाने के लिए बख्तरबंद केबल डिज़ाइन में नालीदार स्टील कवच शामिल होता है जो संक्षारण प्रतिरोध के लिए दोनों तरफ प्लास्टिक से लेपित होता है, जिसे एक अतिव्यापी सीम के साथ पानी के ऊपर लगाया जाता है।

जब कोई मौजूदा नाली न हो, जब मार्ग खोदा गया हो या जोता गया हो, और जब केबल पथ मिट्टी के दबाव, नमी या कृंतक गतिविधि के संपर्क में हो, तो प्रत्यक्ष दफन केबल सही विकल्प है। परिसर या उद्यम परियोजनाओं के लिए जहां नाली के बिना ट्रेंचिंग की योजना है, लागत बचाने के लिए कवच को छोड़ना एक सामान्य गलती है - जो अक्सर जल्दी केबल विफलता और महंगे प्रतिस्थापन का कारण बनती है। इंस्टालेशन की सर्वोत्तम प्रथाओं पर संपूर्ण नज़र डालने के लिए, हमारा देखेंफाइबर ऑप्टिक केबल स्थापना गाइड.

एरियल फाइबर ऑप्टिक केबल

एरियल केबल को पोल लाइन रूट, मैसेंजर सपोर्टेड स्पैन या बिल्डिंग से लेकर ओवरहेड रन के लिए डिज़ाइन किया गया है। प्राथमिक इंजीनियरिंग चिंताएँ दफन दबाव से निरंतर तनाव, हवा और बर्फ लोडिंग, यूवी क्षरण और अवधि की लंबाई तक बदल जाती हैं। एरियल केबल डिज़ाइन में लैश्ड केबल (एक अलग मेसेंजर तार से जुड़ी हुई), फिगर {7}8 सेल्फ-सपोर्टिंग केबल (एक एकीकृत स्टील मैसेंजर के साथ), और सभी डाइइलेक्ट्रिक सेल्फ-सपोर्टिंग (एडीएसएस) केबल शामिल हैं।

धात्विक और ढांकता हुआ हवाई केबल के बीच चयन केवल एक प्राथमिकता नहीं है - यह अक्सर एक सुरक्षा और कोड की आवश्यकता होती है। एडीएसएस केबल, जिसमें कोई धातु घटक नहीं होता है, विशेष रूप से उच्च वोल्टेज बिजली लाइनों पर या उसके निकट स्थापना के लिए डिज़ाइन किया गया है।एएफएल एडीएसएस केबल विशिष्टताध्यान दें कि ट्रैक {{0}प्रतिरोधी बाहरी जैकेट 25 केवी तक के अंतरिक्ष संभावित मूल्यों के साथ उच्च {{1}वोल्टेज ट्रांसमिशन वातावरण के लिए उपलब्ध हैं। उपयोगिता खंभों के आपूर्ति स्थान में केबल को रूट करते समय, ढांकता हुआ निर्माण धातु तत्वों द्वारा प्रस्तुत प्रेरण और ग्राउंडिंग जोखिमों से बचाता है।

उन परियोजनाओं के लिए जिनमें पोल ​​-लाइन परिनियोजन शामिल है, हमाराएडीएसएस फाइबर ऑप्टिक केबल हार्डवेयरयह अनुभाग संपूर्ण हवाई स्थापना के लिए आवश्यक सस्पेंशन क्लैंप, टेंशन क्लैंप और डाउन {{0}लीड फिटिंग को कवर करता है। सही चयन पर अतिरिक्त मार्गदर्शनबाहरी संयंत्र परियोजनाओं के लिए केबल हार्डवेयरभी उपलब्ध है.

पानी के नीचे और विशेष केबल

नदी पार करने, झील के विस्तार और जलमग्न नाली संक्रमण के लिए निरंतर जल विसर्जन, उच्च क्रश भार और बढ़ी हुई तन्य शक्ति के लिए डिज़ाइन की गई विशेष केबल की आवश्यकता होती है। यह एक डिफ़ॉल्ट आउटडोर केबल विकल्प नहीं है - इसे केवल तभी चुना जाता है जब मार्ग में वास्तव में पानी पार करना या लंबे समय तक डूबना शामिल होता है। अधिकांश परियोजनाओं के लिए, अंडरवाटर केबल कुल मार्ग के एक छोटे से हिस्से के लिए जिम्मेदार होती है और क्रॉसिंग के प्रत्येक छोर पर मानक आउटडोर केबल से जुड़ी होती है।

निर्माण के अनुसार आउटडोर फाइबर ऑप्टिक केबल के प्रकार

ढीली ट्यूब केबल

लूज़ ट्यूब दुनिया भर में सबसे व्यापक रूप से तैनात आउटडोर फाइबर केबल निर्माण है। अलग-अलग फ़ाइबर जेल से भरे हुए या सूखे हुए ब्लॉक बफ़र ट्यूबों के अंदर शिथिल रूप से बैठे होते हैं, जो एक केंद्रीय शक्ति सदस्य के चारों ओर फंसे होते हैं। यह डिज़ाइन फाइबर को बाहरी यांत्रिक और थर्मल तनाव से अलग करता है, जिससे यह डक्ट, सीधे दफनाने और कई हवाई अनुप्रयोगों के लिए उपयुक्त हो जाता है।

कॉर्निंग ढीले ट्यूब केबलों का वर्णन एक केंद्रीय शक्ति सदस्य के रूप में करता है जिसमें फंसे हुए बफर ट्यूबों के साथ ढीले ऑप्टिकल फाइबर होते हैं - एक ऐसा निर्माण जो इंस्टॉलर को परिचितता और इष्टतम स्प्लिस प्रदर्शन प्रदान करता है, जिसमें फाइबर की संख्या 432 फाइबर तक होती है। एक सामान्य बेंचमार्क के रूप में, यदि आपके नेटवर्क को 144 से कम फाइबर की आवश्यकता है, तो ढीली ट्यूब अक्सर सबसे व्यावहारिक शुरुआती बिंदु होती है।

रिबन केबल

रिबन केबल फाइबर को समतल सरणियों में व्यवस्थित करता है - आम तौर पर प्रति रिबन 12 फाइबर - और उच्च फाइबर गिनती तक पहुंचने के लिए कई रिबन को ढेर करता है। मुख्य लाभ घनत्व और स्प्लिस गति है: रिबन केबल बड़े पैमाने पर फ्यूजन स्प्लिसिंग का समर्थन करता है, जहां पूरे 12 - फाइबर रिबन को व्यक्तिगत रूप से फाइबर को जोड़ने के बजाय एक ही ऑपरेशन में जोड़ा जाता है। बैकबोन मार्गों, वाहक नेटवर्क और उच्च क्षमता वाले भवनों के लिए जहां फाइबर की संख्या 288 से अधिक है, रिबन केबल स्थापना समय और पुनर्स्थापन विंडो को काफी कम कर सकता है।

कॉर्निंग का कहना है कि रिबन केबल अपने पोर्टफोलियो में किसी भी अन्य आउटडोर केबल की तुलना में उच्च फाइबर गिनती और अधिक फाइबर घनत्व प्रदान करते हैं। जिन नेटवर्कों को 288 और उससे अधिक फाइबर की आवश्यकता होती है, उन्हें केवल स्प्लिसिंग में समय की बचत के लिए रिबन निर्माण का मूल्यांकन करना चाहिए।

माइक्रोडक्ट सिस्टम के लिए माइक्रो केबल

माइक्रो केबल एक लघु ढीली ट्यूब डिज़ाइन है जिसे एयर-असिस्टेड ब्लोइंग या जेटिंग का उपयोग करके माइक्रोडक्ट सिस्टम में इंस्टॉलेशन के लिए बनाया गया है। मानक ढीली ट्यूब केबल की तुलना में, माइक्रो केबल व्यास में 50% तक छोटी हो सकती है, जबकि अभी भी उच्च फाइबर गिनती प्रदान करती है - उदाहरण के लिए, कॉर्निंग की मिनीएक्सटेंड एचडी माइक्रो केबल, 288 फाइबर तक वितरित करती है और मानक माइक्रो केबल की तुलना में 20% तक छोटी होती है।

माइक्रो केबल तब सबसे अधिक उपयोगी होती है जब मौजूदा डक्ट स्थान पहले से ही भीड़भाड़ वाला होता है, जब माइक्रोडक्ट इंफ्रास्ट्रक्चर नेटवर्क डिजाइन का हिस्सा होता है, या जब भविष्य के विस्तार के लिए नए डक्ट को खींचे बिना क्षमता जोड़ने की आवश्यकता होती है। भीड़भाड़ वाले शहरी वातावरण में, माइक्रोडक्ट में स्थापित माइक्रो केबल मौजूदा केबल प्लांट के अपग्रेड को बदलने और रिप करने का एक व्यावहारिक विकल्प हो सकता है।

बख़्तरबंद बनाम ढांकता हुआ केबल: जब हर एक मायने रखता है

यह आउटडोर फाइबर केबल चयन में सबसे परिणामी निर्णयों में से एक है, और यह वह जगह भी है जहां ओवरबिल्डिंग आम है।

बख़्तरबंद केबलआंतरिक और बाहरी जैकेट के बीच एक नालीदार स्टील टेप परत जोड़ता है। यह क्रश प्रतिरोध, कृंतक निवारण और अतिरिक्त यांत्रिक सुरक्षा प्रदान करता है। बख्तरबंद निर्माण की पुरजोर अनुशंसा की जाती है - और बिना नाली के सीधे दफनाने के लिए अक्सर कार्यात्मक रूप से इसकी आवश्यकता - होती है। यह ज्ञात कृंतक गतिविधि वाले क्षेत्रों में वाहिनी मार्गों के लिए भी एक उचित विकल्प है।

ढांकता हुआ केबलपूरी तरह से धातु मुक्त है। यह उच्च वोल्टेज बिजली लाइनों पर या उसके निकट हवाई मार्गों के लिए आवश्यक विकल्प है, जहां धातु केबल घटक प्रेरण खतरे या ग्राउंडिंग जटिलताएं पैदा कर सकते हैं। एडीएसएस केबल, सबसे आम हवाई ढांकता हुआ डिजाइन, विशेष रूप से बिजली उपयोगिता वातावरण के लिए इंजीनियर किया गया है। ढांकता हुआ केबल उन अनुप्रयोगों में भी पसंद किया जाता है जहां गैर -धातु निर्माण स्थापना को सरल बनाता है - कोई बंधन नहीं, कोई ग्राउंडिंग नहीं, बिजली के बारे में कोई चिंता नहीं{{7}केबल शीथ के माध्यम से फैलने वाले प्रेरित उछाल।

वास्तविक जोखिम की परवाह किए बिना, प्रत्येक मार्ग के लिए बख्तरबंद केबल निर्दिष्ट करना एक सामान्य ओवरडिज़ाइन त्रुटि है। कवच लागत, वजन और कठोरता जोड़ता है। बिना किसी कृंतक जोखिम के चलने वाली नाली में, मानक निहत्थे ढीले ट्यूब केबल आमतौर पर पर्याप्त - होते हैं और स्थापना के दौरान संभालना आसान होता है। निर्णय प्रत्येक मार्ग खंड के विशिष्ट ख़तरे प्रोफ़ाइल पर आधारित होना चाहिए, न कि इस व्यापक धारणा पर कि कवच गुणवत्ता के बराबर है।

आउटडोर फ़ाइबर रन के लिए सिंगल मोड या मल्टीमोड?

फ़ाइबर प्रकार का चयन -एकल-मोडयाबहुपद्वति- केबल निर्माण से एक अलग निर्णय है, भले ही वे अक्सर मिश्रित होते हैं। चुनाव लिंक दूरी, आवश्यक डेटा दर, प्रत्येक छोर पर उपकरण और दीर्घकालिक नेटवर्क योजना पर निर्भर करता है।

एकल -मोड फ़ाइबर लंबी दूरी और प्रति फ़ाइबर उच्च बैंडविड्थ का समर्थन करता है। कैंपस बैकबोन लिंक के लिए, कई सौ मीटर से अधिक दूरी पर अंतर-निर्माण कनेक्शन, कैरियर ग्रेड नेटवर्क और किसी भी मार्ग के लिए जहां भविष्य में गति उन्नयन की उम्मीद है, एकल मोड डिफ़ॉल्ट अनुशंसा है। मल्टीमोड फाइबर तब उपयुक्त होता है जब आउटडोर लिंक अपेक्षाकृत छोटा होता है (आमतौर पर 300-550 मीटर से कम, डेटा दर और मल्टीमोड ग्रेड के आधार पर), दोनों छोर पहले से ही मल्टीमोड ट्रांसीवर का उपयोग करते हैं, और प्रकाशिकी की लागत एक महत्वपूर्ण कारक है।

महत्वपूर्ण बात यह है कि "आउटडोर" का मतलब स्वचालित रूप से "एकल{0}}मोड" नहीं है। 300 मीटर से कम दूरी वाले कई कैंपस भवनों में मल्टीमोड फाइबर का सफलतापूर्वक उपयोग किया जाता है। फ़ाइबर मोड को लिंक बजट और उपकरण योजना से मेल खाना चाहिए, न कि केबल जैकेट से।

आउटडोर फाइबर केबल तुलना तालिका

आउटडोर फाइबर केबल चयन में सामान्य गलतियाँ

मार्ग के बजाय कनेक्टर से प्रारंभ करना।कनेक्टर्स और पैच केबल मायने रखते हैं, लेकिन वे चयन प्रक्रिया के अंत में आते हैं। उदाहरण के लिए, यदि आप केबल निर्माण को गलत निर्दिष्ट करते हैं -, तो अंत में सही एलसी या एससी कनेक्टर वाले सीधे दफन मार्ग के लिए डक्ट केबल चुनने से इंस्टॉलेशन को बचाया नहीं जा सकता है।

डक्ट केबल और डायरेक्ट दफन केबल को विनिमेय मानना।ये विभिन्न इंजीनियरिंग श्रेणियां हैं। डक्ट केबल यांत्रिक सुरक्षा के लिए नाली पर निर्भर करती है। प्रत्यक्ष दफन केबल को अपना स्वयं का क्रश प्रतिरोध, कृंतक निवारण और नमी अवरोध प्रदान करना चाहिए। एक को दूसरे से बदलने से केबल क्षमता और पर्यावरणीय जोखिम के बीच बेमेल पैदा होता है।

हर जगह बख्तरबंद केबल निर्दिष्ट करना।कवच सीधे दफनाने के लिए आवश्यक है और कृंतक {{0}प्रवण नाली में उपयोगी है, लेकिन यह प्रत्येक मार्ग खंड में लागत, वजन और कठोरता जोड़ता है जहां इसे स्थापित किया गया है। बिना किसी असामान्य जोखिम के साफ नाली में, बिना बख़्तरबंद केबल समान रूप से कार्य करती है और स्थापना के दौरान संभालना आसान होता है। कवच निर्दिष्ट करें जहां इसकी आवश्यकता है, न कि कंबल डिफ़ॉल्ट के रूप में।

आंतरिक परिवर्तन को भूल जाना।केबल भवन की दीवार पर नहीं रुकती। यदि इमारत के अंदर किसी उपकरण कक्ष तक दौड़ जारी रहती है, तो आपको कोड के अनुरूप भवन प्रविष्टि - के लिए एक योजना की आवश्यकता होगी, चाहे इसका मतलब इनडोर रेटेड केबल को जोड़ना, इनडोर/आउटडोर केबल का उपयोग, या एनईसी आवश्यकताओं के अनुसार धातु नाली के भीतर रूटिंग हो।

कम आकार वाले फाइबर की गिनती।बाद में दूसरी केबल खींचने की तुलना में प्रारंभिक स्थापना पर फाइबर जोड़ना सस्ता है। अतिरिक्त क्षमता के लिए भविष्य के महंगे निर्माण से बचने के लिए, उद्योग अभ्यास मार्ग द्वारा समर्थित अधिकतम फाइबर गिनती स्थापित करने का दृढ़ता से समर्थन करता है।

अक्सर पूछे जाने वाले प्रश्न: आउटडोर फाइबर ऑप्टिक केबल चयन

क्या आउटडोर फाइबर ऑप्टिक केबल का उपयोग घर के अंदर किया जा सकता है?

मानक आउटडोर (ओएसपी) केबल निरंतर इनडोर उपयोग के लिए फायर रेटेड नहीं है। एनईसी अनुच्छेद 770 के तहत, असूचीबद्ध आउटडोर केबल एक इमारत में प्रवेश कर सकती है लेकिन आम तौर पर प्रवेश बिंदु से 15 मीटर (50 फीट) तक सीमित होती है। इसके अलावा, केबल को या तो कठोर धातु नाली में संलग्न किया जाना चाहिए या आपको सूचीबद्ध इनडोर रेटेड केबल में स्थानांतरित करना होगा। इनडोर/आउटडोर केबल, जो बाहरी उत्तरजीविता और इनडोर लौ प्रदर्शन आवश्यकताओं दोनों को पूरा करती है, भवन के अंदर मार्ग जारी रहने पर संक्रमण विभाजन को समाप्त कर सकती है।

क्या आपको सीधे दफनाने के लिए हमेशा बख्तरबंद केबल की आवश्यकता होती है?

व्यवहार में, हाँ - लगभग सभी प्रत्यक्ष दफन अनुप्रयोगों के लिए, बख़्तरबंद केबल की दृढ़ता से अनुशंसा की जाती है। नाली के बिना, केबल फाइबर और मिट्टी के दबाव, नमी, जमने की गति और कृंतक गतिविधि के बीच एकमात्र बाधा है। जबकि निहत्थे केबल को तकनीकी रूप से बहुत नियंत्रित स्थितियों (जैसे कि एक सुरक्षात्मक गर्त या कंक्रीट से घिरे डक्ट बैंक के अंदर) में दफनाया जा सकता है, पारंपरिक प्रत्यक्ष दफन ट्रेंचिंग को निर्माता स्थापना दिशानिर्देशों के अनुसार बख्तरबंद निर्माण के लिए डिफ़ॉल्ट होना चाहिए।

आपको बख्तरबंद केबल के स्थान पर डाइइलेक्ट्रिक का चयन कब करना चाहिए?

जब भी केबल मार्ग उच्च वोल्टेज बिजली के बुनियादी ढांचे पर या उसके निकट चलता है, तो ढांकता हुआ (सभी गैर - धातु) केबल सही विकल्प है, जहां धातु केबल घटक प्रेरण, ग्राउंडिंग या सुरक्षा खतरे पैदा कर सकते हैं। एडीएसएस ढांकता हुआ केबल उपयोगिता पोल लाइन परिनियोजन के लिए मानक है। ढांकता हुआ केबल को तब भी प्राथमिकता दी जाती है जब गैर-धात्विक निर्माण स्थापना को सरल बनाता है - प्रत्येक अनुलग्नक बिंदु पर बॉन्डिंग और ग्राउंडिंग की आवश्यकता को समाप्त करता है।

बाहरी उपयोग के लिए ढीली ट्यूब और रिबन केबल के बीच क्या अंतर है?

ढीली ट्यूब केबल अलग-अलग फाइबर को बफर ट्यूब के अंदर रखती है और मध्यम फाइबर गिनती (लगभग 144-432 फाइबर तक) के साथ अधिकांश बाहरी अनुप्रयोगों के लिए मानक निर्माण है। रिबन केबल फाइबर को समतल सरणियों में व्यवस्थित करता है और बड़े पैमाने पर फ्यूजन स्प्लिसिंग का समर्थन करता है, जिससे उच्च फाइबर गिनती पर स्प्लिसिंग काफी तेज हो जाती है। रीढ़ की हड्डी वाले उन मार्गों के लिए जिन्हें 288+ फ़ाइबर की आवश्यकता होती है, रिबन केबल आम तौर पर कम स्प्लिसिंग श्रम के कारण कुल स्थापना लागत को कम करती है।

आपको कितने अतिरिक्त फाइबर की योजना बनानी चाहिए?

कोई सार्वभौमिक अनुपात नहीं है, लेकिन एक सामान्य अभ्यास वर्तमान मांग की तुलना में कम से कम 20-30% अधिक फाइबर स्थापित करना है, और यदि केबल मार्ग इसकी अनुमति देता है तो अधिमानतः अधिक। क्षमता समाप्त होने पर दूसरी केबल खींचने की लागत की तुलना में 48-फाइबर और 96-फाइबर केबल के बीच लागत का अंतर मामूली होता है। लंबी दूरी या बैकबोन मार्गों के लिए, डक्ट या पाथवे सपोर्ट के लिए अधिकतम फाइबर गिनती का प्रावधान करना मानक अभ्यास है।

आउटडोर फाइबर केबल के लिए मुख्य मानक और संदर्भ

निम्नलिखित मानक और तकनीकी संसाधन पूरे आउटडोर फाइबर केबल उद्योग में संदर्भित हैं और किसी भी गंभीर ओएसपी परियोजना के लिए समीक्षा के लायक हैं:

• एएनएसआई/आईसीईए एस-87-640- संयंत्र संचार केबल के बाहर ऑप्टिकल फाइबर को कवर करने वाला प्राथमिक उत्तरी अमेरिकी मानक, जिसमें हवाई, प्रत्यक्ष दफन और डक्ट स्थापना के लिए सामग्री, निर्माण और प्रदर्शन आवश्यकताओं शामिल हैं।
• एएनएसआई/टीआईए-568.3-ई- टीआईए ऑप्टिकल फाइबर केबलिंग और घटक मानक, जो परिसर केबलिंग आवश्यकताओं को निर्दिष्ट करता है और बाहरी प्लांट केबल अनुपालन के लिए आईसीईए एस-87-640 का संदर्भ देता है।
• एनईसी अनुच्छेद 770 (एनएफपीए 70)- इमारतों में ऑप्टिकल फाइबर केबल और रेसवे की स्थापना को कवर करता है, जिसमें भवन में प्रवेश सीमा, अग्नि रेटेड केबल वर्गीकरण (ओएफएनपी, ओएफएनआर, ओएफएन), और रेसवे आवश्यकताएं शामिल हैं।
• एनईएससी (राष्ट्रीय विद्युत सुरक्षा कोड)- उपयोगिता खंभों पर हवाई केबल स्थापना को नियंत्रित करता है, जिसमें एडीएसएस और अन्य हवाई केबल प्रकारों के लिए निकासी आवश्यकताओं और लोडिंग की स्थिति शामिल है।
• कॉर्निंग एसआरपी 005-011- फाइबर ऑप्टिक केबल की डक्ट स्थापना के लिए मानक अनुशंसित प्रक्रिया, खींचने वाले तनाव, मोड़ त्रिज्या और मैनहोल हैंडलिंग को कवर करना।

अंतिम सिफ़ारिश

सही आउटडोर फाइबर ऑप्टिक केबल वह है जो इंस्टॉलेशन मार्ग में फिट बैठता है, पर्यावरणीय जोखिमों से बचता है, और वर्तमान और भविष्य दोनों की जरूरतों के लिए पर्याप्त फाइबर क्षमता प्रदान करता है। प्रत्येक प्रोजेक्ट के लिए कोई एकल केबल प्रकार काम नहीं करता है - और पूरी चयन प्रक्रिया तब अधिक विश्वसनीय होती है जब आप पहले मार्ग, दूसरे पर्यावरण, तीसरे निर्माण, चौथे फाइबर प्रकार और अंत में समाप्ति के अनुक्रम का पालन करते हैं।

यदि आप एक नया बाहरी प्लांट प्रोजेक्ट शुरू कर रहे हैं या आगामी निर्माण के लिए केबल विकल्पों का मूल्यांकन कर रहे हैं, तो मार्ग प्रकार, पर्यावरण की स्थिति, फाइबर मोड और गिनती, और समाप्ति योजना को कवर करने वाले एक छोटे प्रोजेक्ट विनिर्देश - को एक साथ रखना सबसे प्रभावी पहला कदम है। उस विशिष्टता के साथ, इसे सही आउटडोर फाइबर केबल से मिलान करना अनुमान लगाने के खेल के बजाय एक संरचित इंजीनियरिंग निर्णय बन जाता है।
