ऑप्टिकल डिस्ट्रीब्यूशन फ़्रेम (ओडीएफ): सही कैसे चुनें

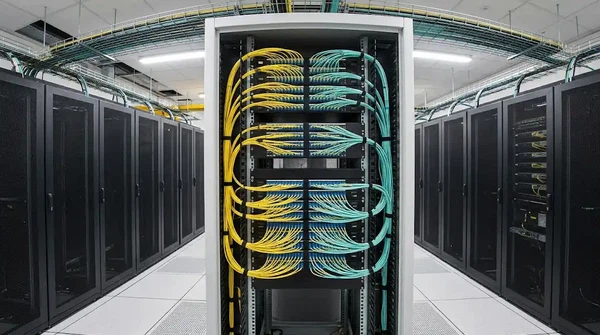

एक ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम (ओडीएफ) एक निष्क्रिय फाइबर प्रबंधन उपकरण है जिसका उपयोग एक संरचित बाड़े के भीतर ऑप्टिकल फाइबर को समाप्त करने, विभाजित करने, कनेक्ट करने, व्यवस्थित करने और संरक्षित करने के लिए किया जाता है। दूरसंचार केंद्रीय कार्यालयों, एफटीटीएक्स एक्सेस नेटवर्क, डेटा सेंटर और एंटरप्राइज बैकबोन रूम में, ओडीएफ इनकमिंग फाइबर केबल और आउटगोइंग वितरण या पैच कनेक्शन के बीच केंद्रीय इंटरफ़ेस के रूप में कार्य करता है।

यदि आप फाइबर बुनियादी ढांचे का मूल्यांकन कर रहे हैं, तो ओडीएफ एक समाप्ति बिंदु से कहीं अधिक है। यह केबल रूटिंग, फाइबर स्प्लिसिंग, कनेक्टर पैचिंग और भौतिक सुरक्षा को एक एकल प्रबंधित फ्रेम - में समेकित करता है जो सीधे प्रभावित करता है कि तकनीशियन नेटवर्क के जीवन में कितनी कुशलता से चाल, जोड़, परिवर्तन और गलती अलगाव कर सकते हैं।

फाइबर ऑप्टिक्स में ओडीएफ का क्या मतलब है?

ओडीएफ का मतलब ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम है। इस शब्द का उपयोग टेलीकॉम और डेटा सेंटर उद्योगों में एक फ्रेम या बाड़े का वर्णन करने के लिए किया जाता है जो फाइबर समाप्ति, स्प्लिसिंग, क्रॉस कनेक्शन और केबल प्रबंधन के लिए एक नियंत्रित स्थान प्रदान करता है। कुछ क्षेत्रों और विक्रेता कैटलॉग में, आप FODF (फाइबर ऑप्टिक वितरण फ्रेम) शब्द भी देख सकते हैं, जो समान श्रेणी के उपकरणों को संदर्भित करता है।

ओडीएफ क्या करता है? प्रमुख कार्यों की व्याख्या

फाइबर समाप्ति और विभाजन

ओडीएफ का प्राथमिक कार्य आने वाले फाइबर केबलों को एक समाप्ति बिंदु पर लाना है जहां व्यक्तिगत फाइबर को या तो पिगटेल से जोड़ा जाता है या सीधे समाप्त किया जाता हैफाइबर ऑप्टिक कनेक्टर. ओडीएफ बाड़े के अंदर, स्प्लिस ट्रे फ्यूजन या मैकेनिकल स्प्लिसेस को पकड़ती है और उनकी रक्षा करती है, जबकि एडाप्टर पैनल पैचिंग इंटरफ़ेस प्रदान करते हैं। यह व्यवस्था सभी संवेदनशील कनेक्शन बिंदुओं को तात्कालिक जंक्शन बक्सों में वितरित करने के बजाय एक सुलभ, संरक्षित स्थान पर रखती है।

केबल रूटिंग और संगठन

दर्जनों या सैकड़ों फ़ाइबर स्ट्रैंड वाले वातावरण में, व्यवस्थित रूटिंग वैकल्पिक नहीं है - यह एक रखरखाव की आवश्यकता है। एक ओडीएफ आउटगोइंग पैच कनेक्शन से इनकमिंग ट्रंक केबल को अलग करने के लिए आंतरिक केबल गाइड, बेंड{2}रेडियस{{3}नियंत्रित चैनल और ट्रे सिस्टम का उपयोग करता है। में परिभाषित संरचित केबलिंग सिद्धांतों के अनुसारएएनएसआई/टीआईए-568 मानक श्रृंखला, कनेक्टिंग हार्डवेयर को केबल और पैच कॉर्ड प्रबंधन में आसानी बनाए रखते हुए उच्च घनत्व समाप्ति का समर्थन करना चाहिए। एक अच्छी तरह से डिज़ाइन किया गया ओडीएफ रूटिंग पथों को ट्रेस करने योग्य और भौतिक रूप से अलग रखकर इस सिद्धांत का पालन करता है।

फाइबर कनेक्शन की भौतिक सुरक्षा

फाइबर स्प्लिसेस और कनेक्टर धूल, शारीरिक तनाव और अत्यधिक झुकने के प्रति संवेदनशील होते हैं। एक ओडीएफ परिक्षेत्र इन घटकों को संदूषण और आकस्मिक संपर्क से बचाता है। अधिकांश ओडीएफ डिज़ाइनों में लॉक करने योग्य दरवाजे या पैनल, समर्पित स्प्लिस ट्रे डिब्बे और केबल प्रवेश ग्रंथियां शामिल हैं जो बाहरी तनाव को समाप्ति क्षेत्र तक पहुंचने से रोकती हैं। नेटवर्क वातावरण में जहां कई तकनीशियन एक ही रैक तक पहुंचते हैं, सुरक्षा का यह स्तर नियमित संचालन के दौरान अनजाने क्षति के जोखिम को कम करता है।

क्रॉस-कनेक्शन और पैचिंग

समाप्ति से परे, एक ओडीएफ एक संरचित पैचिंग इंटरफ़ेस प्रदान करता है जहां नेटवर्क ऑपरेटर पैच कॉर्ड का उपयोग करके फाइबर पथों को पार कर सकते हैं। यह केंद्रीय कार्यालयों और डेटा केंद्रों में विशेष रूप से महत्वपूर्ण है जहां ट्रैफ़िक रूटिंग अक्सर बदलती रहती है। प्रत्येक सर्किट परिवर्तन के लिए फाइबर को फिर से जोड़ने के बजाय, तकनीशियन केवल ओडीएफ एडाप्टर पैनल पर पैच कॉर्ड को स्थानांतरित कर सकते हैं - इस प्रक्रिया में घंटों के बजाय मिनट लगते हैं।

ऑप्टिकल वितरण फ़्रेम के सामान्य प्रकार

वॉल माउंट ओडीएफ

वॉल माउंट ओडीएफ सीधे दीवार स्थापना के लिए डिज़ाइन किए गए कॉम्पैक्ट बाड़े हैं। वे आम तौर पर 48 कोर से कम फाइबर गणना के लिए उपयुक्त होते हैं और छोटे टेलीकॉम कमरों, अपार्टमेंट बिल्डिंग बेसमेंट, शाखा कार्यालयों, या एफटीटीएक्स वितरण बिंदुओं पर अच्छी तरह से काम करते हैं जहां रैक स्थान अनुपलब्ध या अनावश्यक है। सामान्य कॉन्फ़िगरेशन में शामिल हैंफाइबर ऑप्टिक बक्सेएससी, एलसी, या एफसी एडाप्टर पैनल और एकीकृत स्प्लिस ट्रे के साथ।

कब चुनें: साइट में फाइबर की संख्या सीमित है (आमतौर पर 48 कोर से कम), कोई मानक उपकरण रैक नहीं है, और कम अपेक्षित वृद्धि है।

रैक माउंट ओडीएफ

रैक माउंट ओडीएफ को मानक 19-इंच उपकरण रैक में फिट करने के लिए डिज़ाइन किया गया है और यह डेटा केंद्रों और एंटरप्राइज़ वातावरण में सबसे व्यापक रूप से तैनात प्रकार है। वे 1यू, 2यू, 3यू और 4यू ऊंचाई में उपलब्ध हैं, जो एडॉप्टर प्रकार के आधार पर 24 से 144 या अधिक तक पोर्ट काउंट का समर्थन करते हैं। उदाहरण के लिए, एक 1यू रैक माउंट ओडीएफ आमतौर पर 24 एससी सिम्प्लेक्स या 48 एलसी डुप्लेक्स पोर्ट रख सकता है। अधिकांश रैक माउंट ओडीएफ का मॉड्यूलर डिज़ाइन पूरी यूनिट को बदले बिना ट्रे या कैसेट जोड़कर क्षमता विस्तार की अनुमति देता है।

कब चुनें: साइट मानक रैक बुनियादी ढांचे का उपयोग करती है, फाइबर की संख्या 24 से लेकर कई सौ कोर तक होती है, और समय के साथ नेटवर्क के बढ़ने या बदलने की उम्मीद है।

फ़्लोर माउंट ओडीएफ

फ़्लोर माउंट ओडीएफ स्टैंडअलोन कैबिनेट शैली के फ्रेम हैं जिन्हें उच्च घनत्व फाइबर प्रबंधन के लिए डिज़ाइन किया गया है। वे दूरसंचार केंद्रीय कार्यालयों और बड़ी वाहक सुविधाओं में आम हैं जहां फाइबर की संख्या कई सौ से कई हजार कोर तक पहुंच सकती है। इन फ़्रेमों में आम तौर पर सामने और पीछे की पहुंच, कई केबल प्रवेश बिंदु (ऊपर और नीचे), और स्प्लिसिंग, स्टोरेज और पैचिंग के लिए समर्पित क्षेत्र होते हैं। उदाहरण के लिए, पंडुइट का फ्लेक्सकोर ओडीएफ, मॉड्यूलर बिल्डिंग ब्लॉक्स का उपयोग करके प्रति फ्रेम 3,168 फाइबर तक का समर्थन करता है।

कब चुनें: साइट बड़े पैमाने पर फाइबर वितरण (केंद्रीय कार्यालय, प्रमुख केंद्र, वाहक होटल) संभालती है, इसके लिए उच्च घनत्व प्रबंधन की आवश्यकता होती है, और एक समर्पित पदचिह्न के भीतर दीर्घकालिक विस्तार की आवश्यकता होती है।

ओडीएफ बनाम फाइबर पैच पैनल: क्या अंतर है?

फाइबर इंफ्रास्ट्रक्चर योजना में यह सबसे आम तुलनात्मक प्रश्नों में से एक है। जबकि विक्रेता कैटलॉग में शर्तें कभी-कभी ओवरलैप होती हैं - विशेष रूप से छोटी रैक {{2}माउंटेड इकाइयों - के लिए, वहां सार्थक कार्यात्मक अंतर होते हैं।

A फाइबर पैच पैनल(फाइबर वितरण बॉक्स या टर्मिनेशन बॉक्स भी कहा जाता है) मुख्य रूप से एक समाप्ति और पैचिंग बिंदु है। यह प्री{{1}टर्मिनेटेड या फ़ील्ड{{2}टर्मिनेटेड फ़ाइबर प्राप्त करता है और उन्हें पैचिंग के लिए एडाप्टर पैनल पर प्रस्तुत करता है। अधिकांश पैच पैनल कनेक्टर एक्सेस और बुनियादी केबल प्रबंधन पर ध्यान केंद्रित करते हैं।

इसके विपरीत, एक ओडीएफ को अधिक संपूर्ण फाइबर वितरण प्रणाली के रूप में डिज़ाइन किया गया है। यह आम तौर पर एक ही फ्रेम के भीतर स्प्लिस ट्रे, संरचित केबल रूटिंग, उच्च घनत्व समाप्ति और मजबूत भौतिक सुरक्षा को एकीकृत करता है। बड़े परिनियोजन में - केंद्रीय कार्यालय, एफटीटीएक्स हेड {{4}एंड, कैरियर {{5}ग्रेड डेटा सेंटर - ओडीएफ न केवल पैचिंग को संभालता है, बल्कि फाइबर स्प्लिसिंग, ट्रंक केबल समाप्ति, और कई सर्किटों में व्यवस्थित क्रॉसकनेक्शन भी संभालता है।

Iयदि साइट को केवल पैचिंग की आवश्यकता है और फाइबर की संख्या 48 कोर से कम है और किसी स्प्लिसिंग की आवश्यकता नहीं है, तो एक पैच पैनल आमतौर पर पर्याप्त होता है। यदि साइट में ट्रंक केबल समाप्ति, फाइबर स्प्लिसिंग, क्रॉस कनेक्शन प्रबंधन, या 48 कोर से अधिक की वृद्धि शामिल है, तो एक ओडीएफ संरचना और सुरक्षा प्रदान करता है जो एक बुनियादी पैच पैनल नहीं करता है।

अपने फाइबर नेटवर्क के लिए सही ओडीएफ कैसे चुनें

1. वर्तमान और भविष्य के फाइबर गणना का आकलन करें

आज आपको जितने फाइबर कोर की आवश्यकता है, उससे शुरुआत करें, फिर अगले 3 से 5 वर्षों में वृद्धि का अनुमान लगाएं। एफटीटीएक्स परिनियोजन में, जैसे-जैसे सब्सक्राइबर टेक दरें बढ़ती हैं, फाइबर की संख्या बढ़ती जाती है। डेटा केंद्रों में, सर्वर घनत्व और क्रॉस-कनेक्ट डिमांड फाइबर विस्तार को बढ़ाते हैं। एक सामान्य नियोजन गलती एक ऐसे ओडीएफ का चयन करना है जो केवल वर्तमान आवश्यकता - से मेल खाता है, जिसके कारण नेटवर्क बढ़ने पर महंगे फ्रेम प्रतिस्थापन या समाधानों में अजीब जोड़-घटाव होता है। कम से कम 30 से 50 प्रतिशत अतिरिक्त क्षमता वाला या मॉड्यूलर विस्तार का समर्थन करने वाला प्लेटफ़ॉर्म चुनें।

2. माउंटिंग प्रकार को साइट से मिलाएं

तीन माउंटिंग प्रकार (दीवार, रैक, फर्श) अलग-अलग वातावरण में काम करते हैं। निर्णय आम तौर पर उपलब्ध स्थान, फाइबर गिनती और मानक रैक बुनियादी ढांचे पहले से मौजूद है या नहीं, इस पर निर्भर करता है। 24 फाइबर और बिना रैक वाले शाखा कार्यालय में, दीवार पर ओडीएफ लगाना उपयुक्त है। 96 से 288 फ़ाइबर और मौजूदा 19-इंच रैक वाले एंटरप्राइज़ सर्वर रूम में, रैक माउंट मानक विकल्प है। हजारों फाइबर का प्रबंधन करने वाले एक केंद्रीय कार्यालय में, फ़्लोर माउंट फ़्रेम आवश्यक घनत्व और पहुंच प्रदान करते हैं।

3. कनेक्टर और एडाप्टर संगतता की जाँच करें

जिसकी पुष्टि करेंकनेक्टर प्रकारआपका नेटवर्क - एलसी, एससी, एफसी, एसटी, या एमपीओ/एमटीपी - का उपयोग करता है और क्या ओडीएफ एडाप्टर पैनल उन प्रारूपों का समर्थन करते हैं। कुछ ओडीएफ एक निश्चित कनेक्टर प्रारूप के साथ एडाप्टर प्लेटों का उपयोग करते हैं, जबकि अन्य विनिमेय प्लेटों का उपयोग करते हैं जो एकाधिक कनेक्टर परिवारों को स्वीकार करते हैं। यदि आपका नेटवर्क आज एलसी डुप्लेक्स का उपयोग करता है लेकिन अपना सकता हैएमपीओ/एमटीपी कनेक्शनभविष्य में उच्च घनत्व वाले लिंक के लिए, सत्यापित करें कि ओडीएफ प्लेटफॉर्म फ्रेम को बदले बिना दोनों को समायोजित कर सकता है।

4. एक्सेस, रूटिंग और रखरखाव स्थान का मूल्यांकन करें

एक उत्पाद सूची में कुशल दिखने वाला ओडीएफ दैनिक कार्यों में निराशाजनक हो सकता है यदि तकनीशियन आगे और पीछे दोनों कनेक्शनों तक आराम से नहीं पहुंच पाते हैं। किसी मॉडल का चयन करने से पहले, सामने और पीछे के पैनल की पहुंच, केबल रूटिंग पथ क्लीयरेंस, फ्रेम के चारों ओर काम करने की जगह, लेबलिंग और पोर्ट पहचान का मूल्यांकन करें, और एक तकनीशियन कितनी आसानी से आसन्न फाइबर को परेशान किए बिना पैच कॉर्ड जोड़ या हटा सकता है। उच्च घनत्व वाले वातावरण में, ट्रे स्लाइड की गहराई या दरवाजे के स्विंग त्रिज्या में छोटे अंतर भी रखरखाव के समय को महत्वपूर्ण रूप से प्रभावित कर सकते हैं।

5. शारीरिक सुरक्षा को प्राथमिकता दें

कनेक्टर के अंतिम चेहरों पर धूल संदूषण फाइबर नेटवर्क में बढ़ते सम्मिलन हानि के सबसे आम कारणों में से एक है।फाइबर ऑप्टिक एसोसिएशन (एफओए)लिंक प्रदर्शन को बनाए रखने के लिए उचित कनेक्टर सफाई और सुरक्षा पर जोर देता है। सीलबंद या गैसकेटेड बाड़ों, अप्रयुक्त बंदरगाहों पर धूल कैप और केबल प्रवेश डिज़ाइन के साथ एक ओडीएफ चुनें जो कणों के प्रवेश को रोकता है। एकाधिक तकनीशियन पहुंच या बार-बार पैचिंग वाले वातावरण के लिए, लॉक करने योग्य डिब्बे सुरक्षा की एक और परत जोड़ते हैं।

6. मॉड्यूलैरिटी और विस्तार पथ पर विचार करें

एक मॉड्यूलर ओडीएफ डिज़ाइन आपको फ्रेम को बदले बिना फाइबर की संख्या बढ़ने पर स्प्लिस ट्रे, एडाप्टर पैनल या केबल प्रबंधन मॉड्यूल जोड़ने की अनुमति देता है। यह विशेष रूप से डेटा केंद्रों और FTTx हेड{{2}अंतिम साइटों में मूल्यवान है जहां नेटवर्क विकास की उम्मीद है लेकिन समयरेखा अनिश्चित है। ऐसे ओडीएफ प्लेटफ़ॉर्म की तलाश करें जो ट्रे स्तर या कैसेट स्तर के विस्तार का समर्थन करते हों और क्षमता बढ़ने पर लगातार रूटिंग अनुशासन बनाए रखते हों।

ओडीएफ का उपयोग कहां किया जाता है? सामान्य अनुप्रयोग परिदृश्य

दूरसंचार केंद्रीय कार्यालय और FTTx प्रमुख-समाप्त

केंद्रीय कार्यालय क्लासिक ओडीएफ परिनियोजन वातावरण हैं। यहां, बाहरी संयंत्र मार्गों से ट्रंक केबलों को समाप्त किया जाता है, जोड़ा जाता है, और वितरण या एक्सेस नेटवर्क फाइबर से क्रॉस {{1} जोड़ा जाता है। मेंFTTx (फाइबर-से-द-x) नेटवर्क, शीर्ष पर ओडीएफ या स्थानीय एक्सचेंज वितरण केंद्र के रूप में कार्य करता हैफाइबर ऑप्टिक स्प्लिटर्सऔर सब्सक्राइबर फाइबर व्यवस्थित होते हैं। इन वातावरणों में फाइबर की संख्या नियमित रूप से सैकड़ों या हजारों कोर तक पहुंचती है, जिससे संरचित ओडीएफ प्रबंधन आवश्यक हो जाता है।

डेटा केंद्र

डेटा सेंटर परिवेश में, ओडीएफ कोर स्विच, स्टोरेज नेटवर्क और इंटरकनेक्शन पैनल के बीच फाइबर क्रॉस कनेक्ट को केंद्रीकृत करता है। जैसे-जैसे सर्वर घनत्व और पूर्व-पश्चिम यातायात बढ़ता है, उच्च-घनत्व फाइबर पैचिंग की मांग तदनुसार बढ़ती है। एक सुव्यवस्थित ओडीएफ चाल, जोड़ और परिवर्तन को सरल बनाता है - जो डेटा सेंटर परिवेश में प्रतिदिन हो सकता है।

एंटरप्राइज कैंपस बैकबोन

प्रत्येक एंटरप्राइज़ साइट को फ़्लोर माउंटेड ओडीएफ की आवश्यकता नहीं होती है, लेकिन कैंपस के बैकबोन रूम और भवन वितरण फ़्रेम अक्सर रैक माउंटेड ओडीएफ से लाभान्वित होते हैं। जब एक कैंपस नेटवर्क कई इमारतों को फाइबर बैकबोन लिंक से जोड़ता है, तो प्रत्येक वितरण बिंदु पर ओडीएफ संरचित समाप्ति, ब्याह प्रबंधन और पैचिंग प्रदान करता है। यह विशेष रूप से मूल्यवान है जब संगठन इमारतों को जोड़ने, लिंक गति को अपग्रेड करने, या समय के साथ मल्टीमोड से सिंगलमोड फाइबर में संक्रमण की उम्मीद करता है।

ओडीएफ का चयन या तैनाती करते समय सामान्य गलतियाँ

केवल वर्तमान मांग के लिए आकार निर्धारण।ऐसा ओडीएफ चुनना जो आज की फाइबर गिनती से बिल्कुल मेल खाता हो, विकास के लिए कोई जगह नहीं छोड़ता। जब विस्तार आता है, तो विकल्प अक्सर दूसरा फ्रेम जोड़ने (अतिरिक्त रैक स्थान लेने) या यूनिट को पूरी तरह से बदलने तक सीमित होते हैं। प्रारंभ से ही 30 से 50 प्रतिशत अतिरिक्त क्षमता की योजना बनाना अधिक लागत प्रभावी दृष्टिकोण है।

उच्च-घनत्व कॉन्फ़िगरेशन में रखरखाव पहुंच को अनदेखा करना।4यू फ्रेम में 144{2}पोर्ट ओडीएफ अंतरिक्ष में कुशल लगता है, लेकिन यदि ट्रे स्लाइड की गहराई बहुत उथली है या पीछे की पहुंच आसन्न उपकरणों द्वारा अवरुद्ध है, तो नियमित पैचिंग धीमी और त्रुटि-प्रवण हो जाती है। हमेशा सत्यापित करें कि ओडीएफ उपलब्ध रैक गहराई और आसपास की निकासी के भीतर आराम से फिट बैठता है।

कनेक्टर रंग कोडिंग और लेबलिंग की अनदेखी।सिंगलमोड और मल्टीमोड फाइबर, या एकाधिक कनेक्टर प्रकार वाले वातावरण में, सुसंगतएडॉप्टर रंग कोडिंगक्रॉस-कनेक्शन त्रुटियों से बचने के लिए महत्वपूर्ण है। ANSI/TIA-568 मानक विभिन्न फाइबर प्रकारों के लिए रंग पहचान निर्दिष्ट करता है - सिंगलमोड के लिए नीला, OM3/OM4 मल्टीमोड के लिए एक्वा, इत्यादि। ओडीएफ इंस्टॉलेशन को इन परंपराओं का पालन करना चाहिए और पहले दिन से ही स्पष्ट पोर्ट लेबलिंग बनाए रखनी चाहिए।

रूटिंग पथों में मोड़ त्रिज्या की उपेक्षा करना।जब केबलों को उनके न्यूनतम मोड़ त्रिज्या से अधिक मोड़ा जाता है तो फाइबर का प्रदर्शन ख़राब हो जाता है। ओडीएफ के अंदर, इसका आम तौर पर मतलब पैच कॉर्ड (अधिकांश निर्माता विनिर्देशों के अनुसार) के लिए कम से कम 30 मिमी त्रिज्या बनाए रखना है और यह सुनिश्चित करना है कि केबल गाइड प्रवेश बिंदुओं पर या ट्रे के बीच तेज मोड़ को मजबूर न करें।

ओडीएफ घटक: ऑप्टिकल वितरण फ्रेम के अंदर क्या है?

एक विशिष्ट ओडीएफ में एक साथ काम करने वाले निम्नलिखित घटक शामिल होते हैं:

• संलग्नक या फ़्रेम:बाहरी आवास, आमतौर पर संक्षारण प्रतिरोध के लिए इलेक्ट्रोस्टैटिक पाउडर कोटिंग के साथ कोल्ड रोल्ड स्टील से बना होता है। दीवार पर माउंट, रैक, रैक या फर्श पर खड़े होने पर उपलब्ध है।
• एडाप्टर पैनल (फ्रंट प्लेट):हटाने योग्य या स्थिर पैनल जो फाइबर ऑप्टिक एडेप्टर (एलसी, एससी, एफसी, एसटी, या एमपीओ) रखते हैं। ये पैचिंग इंटरफ़ेस प्रदान करते हैं जहां तकनीशियन पैच कॉर्ड को कनेक्ट और डिस्कनेक्ट करते हैं।
• ब्याह ट्रे:आंतरिक ट्रे जो फ़्यूज़न या मैकेनिकल स्प्लिसेज़ को पकड़ती और सुरक्षित रखती हैं। सामान्य क्षमताएँ प्रति ट्रे 12, 24, या 48 स्प्लिसेस हैं।
• केबल प्रवेश और तनाव से राहत:बाड़े के ऊपर या नीचे स्थित ग्रंथियां या ग्रोमेट्स जो आने वाली केबलों को सुरक्षित करते हैं और बाहरी खिंचाव बलों को फाइबर समाप्ति क्षेत्र तक पहुंचने से रोकते हैं।
• फ़ाइबर पिगटेल:प्री-टर्मिनेटेड फ़ाइबर की छोटी लंबाई, जो आने वाले केबल फ़ाइबर से जुड़ी होती है और एडॉप्टर पैनल पर भेजी जाती है। पिगटेल स्प्लिस्ड ट्रंक फाइबर और पैचेबल कनेक्टर इंटरफ़ेस के बीच संबंध को पाटता है।
• केबल प्रबंधन मार्गदर्शिकाएँ:आंतरिक चैनल, रिंग, या गर्त जो उचित मोड़ त्रिज्या के साथ नियंत्रित पथों के साथ फाइबर को रूट करते हैं।

ऑप्टिकल वितरण फ्रेम्स के बारे में अक्सर पूछे जाने वाले प्रश्न

ओडीएफ का मतलब क्या है?

ओडीएफ का मतलब ऑप्टिकल डिस्ट्रीब्यूशन फ्रेम है। यह एक फाइबर प्रबंधन उपकरण है जिसका उपयोग एक संरचित बाड़े में ऑप्टिकल फाइबर को समाप्त करने, जोड़ने, जोड़ने और संरक्षित करने के लिए किया जाता है।

क्या ओडीएफ फाइबर पैच पैनल के समान है?

बिल्कुल नहीं। जबकि कुछ उत्पाद कैटलॉग में शब्द ओवरलैप होते हैं, एक ओडीएफ आम तौर पर एकीकृत स्प्लिसिंग, संरचित रूटिंग और उच्च -घनत्व प्रबंधन के साथ एक अधिक संपूर्ण फाइबर वितरण प्रणाली को संदर्भित करता है। फ़ाइबर पैच पैनल आम तौर पर एक सरल समाप्ति और पैचिंग बिंदु होता है। विस्तृत विवरण के लिए उपरोक्त तुलना तालिका देखें।

ODF किस कनेक्टर प्रकार का समर्थन कर सकता है?

अधिकांश ओडीएफ विनिमेय एडाप्टर पैनल के माध्यम से एलसी, एससी, एफसी और एसटी सहित मानक फाइबर कनेक्टर का समर्थन करते हैं। उच्च-घनत्व वाले ओडीएफ एमपीओ/एमटीपी ऐरे कनेक्टर का भी समर्थन कर सकते हैं। विशिष्ट कनेक्टर संगतता ओडीएफ मॉडल के एडाप्टर प्लेट डिज़ाइन पर निर्भर करती है।

एक ओडीएफ कितने फाइबर संभाल सकता है?

ओडीएफ क्षमता प्रकार के अनुसार व्यापक रूप से भिन्न होती है। एक छोटी सी दीवार - माउंट ओडीएफ 12 से 48 फाइबर संभाल सकती है। एक 1यू रैक - माउंट ओडीएफ आम तौर पर 24 से 48 पोर्ट (या एलसी डुप्लेक्स एडेप्टर के साथ 96 तक) का समर्थन करता है। केंद्रीय कार्यालयों में बड़ी मंजिल पर स्थित ओडीएफ कई सौ से 3,000 से अधिक फाइबर कनेक्शन का प्रबंधन कर सकते हैं।

मुझे साधारण स्प्लिस क्लोजर के बजाय ओडीएफ का उपयोग कब करना चाहिए?

जब आपको पैच करने योग्य इंटरफ़ेस की आवश्यकता होती है तो ओडीएफ का उपयोग करें - जिसका अर्थ है कि आप पैच कॉर्ड का उपयोग करके फाइबर पथों को कनेक्ट करने और पुन: रूट करने की क्षमता चाहते हैं। एब्याह बंद करनाकेबल मार्ग में (आमतौर पर बाहर या भूमिगत वॉल्ट में) स्थायी या अर्ध-स्थायी ब्याह बिंदुओं के लिए डिज़ाइन किया गया है, जहां पैचिंग की आवश्यकता नहीं होती है।

ओडीएफ स्थापनाओं पर कौन से उद्योग मानक लागू होते हैं?

व्यावसायिक परिसरों के वातावरण में ओडीएफ संस्थापन आम तौर पर किसके द्वारा नियंत्रित होते हैंANSI/TIA-568.3 ऑप्टिकल फाइबर केबलिंग और घटक मानक, जो फाइबर कनेक्टर्स, कनेक्टिंग हार्डवेयर और संरचित केबलिंग के लिए आवश्यकताओं को निर्दिष्ट करता है। जेनेरिक केबलिंग के लिए अंतर्राष्ट्रीय समकक्ष आईएसओ/आईईसी 11801 है। ये मानक ओडीएफ के भीतर उपयोग किए जाने वाले कनेक्टिंग हार्डवेयर के लिए प्रदर्शन आवश्यकताओं को परिभाषित करते हैं, जिसमें कनेक्टर हानि, रिटर्न हानि और स्थायित्व शामिल हैं।

क्या मुझे छोटे कार्यालय नेटवर्क के लिए ओडीएफ की आवश्यकता है?

आवश्यक रूप से नहीं। यदि साइट पर केवल कुछ फाइबर कनेक्शन हैं और स्प्लिसिंग की कोई आवश्यकता नहीं है, तो एक साधारण फाइबर पैच पैनल या टर्मिनेशन बॉक्स आमतौर पर पर्याप्त होता है। एक ओडीएफ तब मूल्यवान हो जाता है जब फाइबर की संख्या बुनियादी पैचिंग आवश्यकताओं से अधिक हो जाती है, जब स्प्लिसिंग की आवश्यकता होती है, या जब संरचित क्रॉस कनेक्शन प्रबंधन चल रहे संचालन के लिए महत्वपूर्ण होता है।

ओडीएफ और ओडीपी के बीच क्या अंतर है?

एक ओडीपी (ऑप्टिकल डिस्ट्रीब्यूशन पॉइंट) आमतौर पर एक छोटा, अक्सर आउटडोर रेटेड एनक्लोजर होता है, जिसका उपयोग एफटीटीएक्स एक्सेस नेटवर्क - में मध्यवर्ती वितरण बिंदुओं पर किया जाता है, जैसे पोल पर लगे या दीवार पर लगे हुए बॉक्स, जो सब्सक्राइबर ड्रॉप्स को फाइबर को विभाजित या वितरित करते हैं। ओडीएफ आम तौर पर एक बड़ा, इनडोर रेटेड फ्रेम होता है जिसका उपयोग ट्रंक केबल समाप्ति और क्रॉस कनेक्शन के लिए केंद्रीय या शीर्ष अंतिम स्थानों पर किया जाता है।
