चरण-सूचकांक बनाम ग्रेडेड-सूचकांक फाइबर: कौन सा बेहतर है?

चरण{{0}इंडेक्स और ग्रेडेड-इंडेक्स मल्टीमोड फाइबर के दो मौलिक रूप से अलग-अलग डिज़ाइन हैं, और कई नेटवर्क योजनाकारों के एहसास से कहीं अधिक अंतर मायने रखता है। फाइबर कोर के अंदर अपवर्तक सूचकांक प्रोफ़ाइल यह निर्धारित करती है कि प्रकाश कैसे फैलता है, कितना मोडल फैलाव होता है, और अंततः एक मल्टीमोड लिंक कितना बैंडविड्थ प्रदान कर सकता है।

संक्षेप में: ग्रेडेड - इंडेक्स मल्टीमोड फाइबर आधुनिक परिसर और डेटा सेंटर केबलिंग पर हावी है क्योंकि इसकी परवलयिक अपवर्तक सूचकांक प्रोफ़ाइल तेजी से पल्स चौड़ीकरण को कम करती है। चरण-इंडेक्स मल्टीमोड फाइबर, जो एक समय आम था, अब प्लास्टिक ऑप्टिकल फाइबर (पीओएफ) उपभोक्ता लिंक और कुछ औद्योगिक या शैक्षिक सेटअप जैसे विशिष्ट उपयोगों तक सीमित है। यह मार्गदर्शिका उद्योग मानकों और व्यावहारिक चयन मानदंडों के संदर्भ में इसकी व्याख्या करती है।


चरण-सूचकांक बनाम ग्रेडेड-सूचकांक फ़ाइबर एक नज़र में

स्टेप-इंडेक्स मल्टीमोड फाइबर क्या है?

एक चरण में {{0}इंडेक्स मल्टीमोड फाइबर, संपूर्ण कोर एक एकल, समान अपवर्तक सूचकांक साझा करता है। कोर और क्लैडिंग के बीच की सीमा पर, सूचकांक तेजी से - गिर जाता है इसलिए इसे "स्टेप" नाम दिया गया है। कोर में प्रवेश करने वाला प्रकाश इस सीमा से ज़िगज़ैग पैटर्न में परावर्तित होता है, फाइबर के साथ यात्रा करते समय दीवार से दीवार तक उछलता है।

समस्या यह है कि अलग-अलग प्रकाश मोड अलग-अलग कोणों पर प्रवेश करते हैं, इसलिए वे अलग-अलग लंबाई के पथों का अनुसरण करते हैं। अक्ष के नीचे लगभग सीधी यात्रा करने वाली किरण तीव्र कोण पर उछलने वाली किरण की तुलना में कम दूरी तय करती है। क्योंकि कोर के अंदर हर जगह अपवर्तक सूचकांक समान होता है, सभी मोड एक ही गति से यात्रा करते हैं - जिसका अर्थ है कि खड़ी कोण किरणों को आने में अधिक समय लगता है। वह समय सबसे तेज़ और सबसे धीमे मोड के बीच फैला हुआ हैमोडल फैलाव, और यह किसी भी मल्टीमोड फाइबर में प्राथमिक बैंडविड्थ सीमक है।

के अनुसारफाइबर ऑप्टिक एसोसिएशन (एफओए), चरण-इंडेक्स ग्लास मल्टीमोड फाइबर का अब दूरसंचार में व्यापक रूप से उपयोग नहीं किया जाता है। आज, केवल प्लास्टिक ऑप्टिकल फाइबर (पीओएफ) और प्लास्टिक क्लैड सिलिका (पीसीएस/एचसीएस) अभी भी चरणबद्ध इंडेक्स डिज़ाइन का उपयोग करते हैं, मुख्य रूप से लघु उपभोक्ता ऑडियो या वीडियो लिंक के लिए। व्यावहारिक नेटवर्क केबलिंग में, चरण {{5}इंडेक्स मल्टीमोड फाइबर को लगभग पूरी तरह से ग्रेडेड {{6}इंडेक्स डिज़ाइन द्वारा प्रतिस्थापित कर दिया गया है।

जहां चरण-सूचकांक फ़ाइबर अभी भी दिखाई देता है

नेटवर्क डिज़ाइन परिप्रेक्ष्य से, आपको आधुनिक संरचित केबलिंग परियोजना में चरण {{0} इंडेक्स मल्टीमोड फाइबर का सामना करने की संभावना नहीं है। लेकिन यह पूरी तरह से गायब नहीं हुआ है. ऐसी स्थितियाँ जहाँ चरण-सूचकांक अभी भी प्रासंगिक हो सकता है, उनमें शामिल हैं:

• मल्टीमोड प्रसार सिद्धांतों और मोडल फैलाव प्रभावों का प्रदर्शन करने वाली शिक्षण प्रयोगशालाएँ
• उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इन वाहन नेटवर्क, या होम ऑडियो सिस्टम में पीओएफ आधारित छोटी दूरी के लिंक
• कुछ औद्योगिक संवेदन अनुप्रयोग जहां सरल फाइबर संरचना और बड़ा कोर व्यावहारिक हैं
• लीगेसी इंस्टॉलेशन जिन्हें अभी तक अपग्रेड नहीं किया गया है

अगर आप साथ काम कर रहे हैंग्लास बनाम प्लास्टिक ऑप्टिकल फाइबर, यह समझने में मदद करता है कि पीओएफ स्वभाव से चरणबद्ध इंडेक्स है, जबकि आज नेटवर्किंग के लिए बेचे जाने वाले लगभग सभी ग्लास मल्टीमोड फाइबर एक ग्रेडेड {{1}इंडेक्स प्रोफाइल का उपयोग करते हैं।


ग्रेडेड - इंडेक्स मल्टीमोड फाइबर क्या है?

ग्रेडेड-इंडेक्स मल्टीमोड फाइबर एक अलग दृष्टिकोण अपनाता है। एकसमान कोर के बजाय, अपवर्तक सूचकांक केंद्र में सबसे अधिक होता है और धीरे-धीरे कम हो जाता है - आमतौर पर क्लैडिंग की ओर लगभग {{3}परवलयिक वक्र - के बाद। अंतर्राष्ट्रीय दूरसंचार संघ इस फाइबर प्रकार को निम्न के अंतर्गत वर्गीकृत करता हैआईटीयू-टी जी.651.1.

यह परवलयिक प्रोफ़ाइल प्रकाश प्रसार की भौतिकी को महत्वपूर्ण तरीके से बदल देती है। तेज टेढ़े-मेढ़े प्रतिबिंबों में उछलने के बजाय, प्रकाश किरणें कोर के माध्यम से चिकने घुमावदार रास्तों का अनुसरण करती हैं। एक मोड जो केंद्र से अधिक दूरी तक यात्रा करता है - भौतिक रूप से लंबा रास्ता तय करते हुए - कम अपवर्तक सूचकांक वाले क्षेत्रों से होकर गुजरता है, जहां यह तेजी से यात्रा करता है। इस बीच, एक निकट{{5}अक्षीय मोड कम दूरी तय करता है लेकिन उच्च सूचकांक केंद्र से धीमी गति से चलता है। इसका परिणाम यह होता है कि अलग-अलग मोड समय के साथ फाइबर के दूर के छोर पर एक साथ बहुत करीब पहुंच जाते हैं।

इस गति क्षतिपूर्ति प्रभाव के कारण ग्रेडेड {{0}इंडेक्स फाइबर में स्टेप {{1}इंडेक्स फाइबर की तुलना में बहुत कम मोडल फैलाव होता है। सिद्धांत रूप में, एक पूर्णतया परवलयिक प्रोफ़ाइल चरण-सूचकांक की तुलना में इंटरमॉडल फैलाव को लगभग 1,000 के कारक तक कम कर सकती है। वास्तविक विश्व विनिर्माण में, चरण-दर-चरण सूचकांक में लगभग 100 गुना बैंडविड्थ में सुधार लगातार - प्राप्त किया जाता है, जो सैकड़ों मीटर से अधिक मल्टी-गीगाबिट ईथरनेट का समर्थन करने के लिए पर्याप्त है।

ग्रेडेड - इंडेक्स आधुनिक मल्टीमोड नेटवर्किंग के लिए मानक क्यों है

मल्टीमोड फ़ाइबर - OM1, OM2, OM3, OM4, और OM5 - का प्रत्येक मौजूदा OM वर्गीकरण एक ग्रेडेड{6}}इंडेक्स कोर डिज़ाइन पर आधारित है। ओएम पदनाम, में परिभाषितएएनएसआई/टीआईए-568.3 और आईएसओ/आईईसी 11801, न्यूनतम मोडल बैंडविड्थ आवश्यकताओं को निर्दिष्ट करें जिन्हें केवल ग्रेडेड - इंडेक्स प्रोफाइल ही पूरा कर सकते हैं। उदाहरण के लिए:

• OM3(50/125 µm, लेजर-अनुकूलित): 850 एनएम पर 2000 मेगाहर्ट्ज·किमी की प्रभावी मोडल बैंडविड्थ, 300 मीटर तक 10 गीगाबिट ईथरनेट का समर्थन
• OM4(50/125 µm, लेजर-अनुकूलित): 850 एनएम पर 4700 मेगाहर्ट्ज·किमी की प्रभावी मोडल बैंडविड्थ, 550 मीटर तक 10 गीगाबिट ईथरनेट का समर्थन
• OM5(50/125 µm, वाइडबैंड): 850-953 एनएम पर लघु तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सिंग (एसडब्ल्यूडीएम) का समर्थन करने के लिए ओएम4 विनिर्देश का विस्तार करता है

सभी ओएम श्रेणियों में दूरी सीमा और डेटा दरों की विस्तृत तुलना के लिए, हमारी मार्गदर्शिका देखेंOM1-OM5 मल्टीमोड फाइबर दूरी सीमा.

पुराने OM1 (62.5/125 µm) और OM2 (50/125 µm) वर्गीकरण मुख्य रूप से LED प्रकाश स्रोतों के लिए डिज़ाइन किए गए थे। टीआईए मानक (एएनएसआई/टीआईए-568.3-ई) के नवीनतम संशोधन के तहत, ओएम1 और ओएम2 को ग्रैंडफादरेड एनेक्स में ले जाया गया है और अब नई स्थापनाओं के लिए अनुशंसित नहीं किया गया है। आधुनिक तैनाती 850 एनएम वीसीएसईएल ट्रांसीवर के साथ जोड़े गए ओएम 3 या ओएम 4 लेजर-अनुकूलित ग्रेडेड-इंडेक्स फाइबर को अत्यधिक निर्दिष्ट करती है।

मुख्य अंतर समझाया गया

अपवर्तक सूचकांक प्रोफ़ाइल

यही मूल भेद है. चरण-सूचकांक फाइबर में एक ही तेज सीमा के साथ कोर में एक सपाट, समान अपवर्तक सूचकांक होता है। ग्रेडेड -इंडेक्स फ़ाइबर का सूचकांक लगातार बदलता रहता है - केंद्र में उच्चतम, जो बाहर की ओर लगभग परवलयिक आकार में घटता जाता है। बाकी सब कुछ इस संरचनात्मक अंतर से आता है।

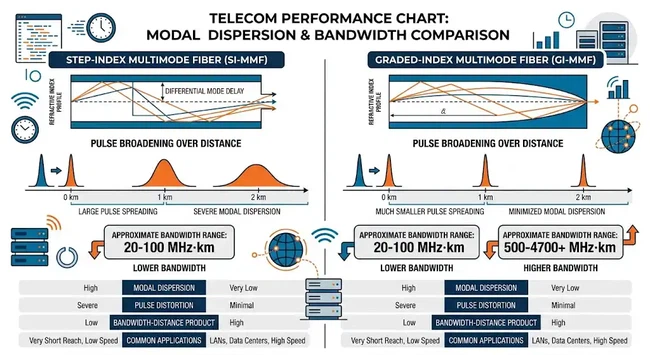

मोडल फैलाव और बैंडविड्थ

चरण {{0}इंडेक्स मल्टीमोड फाइबर में, मोडल फैलाव व्यावहारिक बैंडविड्थ को लगभग 20-100 मेगाहर्ट्ज·किमी तक सीमित करता है। यह प्रयोग करने योग्य डेटा दरों और दूरियों को महत्वपूर्ण रूप से प्रतिबंधित करता है। ग्रेडेड - इंडेक्स मल्टीमोड फाइबर में, परवलयिक प्रोफ़ाइल मोड यात्रा के समय को बराबर करती है, बैंडविड्थ को 500 मेगाहर्ट्ज·किमी (ओएम2) से 4700 मेगाहर्ट्ज·किमी (ओएम4) और उससे आगे की सीमा में धकेलती है। यही कारण है कि ग्रेडेड - इंडेक्स फाइबर 10 जीबीपीएस, 40 जीबीपीएस, या यहां तक ​​​​कि 100 जीबीपीएस ईथरनेट ट्रैफिक को सार्थक दूरी पर ले जा सकता है - जो कि एक कदम में भी नहीं हो सकता है।

प्रकाश प्रसार

चरण-इंडेक्स फ़ाइबर अलग-अलग ज़िगज़ैग बाउंस उत्पन्न करता है। ग्रेडेड{2}}इंडेक्स फ़ाइबर निरंतर घुमावदार पथ उत्पन्न करता है जो साइन तरंगों जैसा दिखता है - एक सौम्य, प्रसार का अधिक नियंत्रित रूप जो समान लिंक लंबाई पर पल्स के चौड़ीकरण को कम करता है।

व्यावहारिक अनुप्रयोगों

वास्तविक केबलिंग निर्णयों में, यह कोई करीबी प्रतिस्पर्धा नहीं है। यदि आप एंटरप्राइज़ लैन, कैंपस बैकबोन, डेटा सेंटर इंटरकनेक्ट्स, या वर्तमान या अगली पीढ़ी के ईथरनेट स्पीड के लिए डिज़ाइन किए गए किसी भी संरचित केबलिंग प्रोजेक्ट के लिए फाइबर निर्दिष्ट कर रहे हैं, तो ग्रेडेड - इंडेक्स मल्टीमोड फाइबर एकमात्र गंभीर मल्टीमोड विकल्प है। चरण-इंडेक्स मल्टीमोड फाइबर भूमिकाओं के एक संकीर्ण सेट को भरता है - पीओएफ उपभोक्ता लिंक, शैक्षिक प्रदर्शन और कुछ औद्योगिक सेंसिंग - जिनमें से कोई भी विशिष्ट नेटवर्क बुनियादी ढांचे के साथ ओवरलैप नहीं होता है।


यह OM1, OM2, OM3, OM4 और OM5 फाइबर से कैसे संबंधित है

भ्रम का एक सामान्य बिंदु: "चरण-सूचकांक बनाम ग्रेडेड-सूचकांक" और "ओएम1 बनाम ओएम3 बनाम ओएम4" अलग-अलग बातचीत की तरह दिखते हैं, लेकिन वे जुड़े हुए हैं।

सभी ओएम-क्लास मल्टीमोड फाइबर ग्रेडेड-इंडेक्स कोर प्रोफाइल का उपयोग करते हैं। ओएम नंबरिंग चरण{{3}इंडेक्स बनाम ग्रेडेड{4}इंडेक्स - का वर्णन नहीं करती है, बल्कि यह अलग-अलग के बीच अंतर करती हैग्रेडवर्गीकृत -सूचकांक प्रदर्शन का, मुख्य रूप से उनके मोडल बैंडविड्थ और प्रकाश स्रोत के आधार पर जिसके लिए वे अनुकूलित हैं।

प्रगति इस प्रकार दिखती है:

• OM1(62.5/125 µm): एलईडी स्रोतों के लिए प्रारंभिक श्रेणीबद्ध -सूचकांक डिज़ाइन; 850 एनएम पर 200 मेगाहर्ट्ज·किमी की ओवरफिल्ड लॉन्च बैंडविड्थ। अब दादा बन गये.
• OM2(50/125 µm): एलईडी स्रोतों के लिए बेहतर ग्रेडेड-सूचकांक; 850 एनएम पर 500 मेगाहर्ट्ज·किमी की ओवरफिल्ड लॉन्च बैंडविड्थ। दादा भी।
• OM3(50/125 µm): पहला लेज़र {{2}अनुकूलित श्रेणीबद्ध -सूचकांक डिजाइन, कसकर नियंत्रित अपवर्तक सूचकांक प्रोफ़ाइल के साथ विशेष रूप से 850 एनएम वीसीएसईएल लॉन्च स्थितियों के लिए इंजीनियर किया गया।
• OM4: और अधिक परिष्कृत वर्गीकृत {{0}इंडेक्स प्रोफ़ाइल 4700 मेगाहर्ट्ज·किमी प्रभावी मोडल बैंडविड्थ - दोगुने ओएम3 से अधिक प्राप्त करना।
• OM5: ओएम4{4}}क्लास ग्रेडेड-इंडेक्स कोर पर निर्मित, शॉर्ट{2}वेवलेंग्थ डिवीजन मल्टीप्लेक्सिंग के लिए वाइडबैंड क्षमता (850-953 एनएम) जोड़ता है।

इसलिए जब कोई पूछता है कि क्या "OM3 फाइबर को वर्गीकृत किया गया है -सूचकांक" - तो हाँ, यह है। तो OM1, OM2, OM4, और OM5 हैं। चरण{{8}सूचकांक बनाम ग्रेडेड{{9}सूचकांक भेद स्पष्ट करता हैक्योंआधुनिक मल्टीमोड फ़ाइबर वैसे ही काम करता है जैसे वह करता है; OM वर्गीकरण आपको बताता हैकितनी अच्छी तरहएक विशेष श्रेणीबद्ध -सूचकांक फाइबर प्रदर्शन करता है।

जो समझ आ रहा हैएसएफपी ट्रांसीवर मॉड्यूलप्रत्येक ओएम वर्ग के साथ जोड़े उतने ही महत्वपूर्ण हैं जितना कि सही फाइबर का चयन करना - बेमेल ऑप्टिक्स और फाइबर केबल ग्रेड की परवाह किए बिना लिंक के प्रदर्शन को सीमित कर देगा।

बैंडविड्थ और दूरी: व्यावहारिक निहितार्थ

बैंडविड्थ -दूरी उत्पाद (मेगाहर्ट्ज·किमी में मापा गया) मल्टीमोड फाइबर प्रदर्शन की तुलना करने का सबसे सीधा तरीका है। यह आपको बताता है कि मोडल फैलाव सिग्नल को खराब करने से पहले दी गई फाइबर लंबाई कितनी डेटा दर का समर्थन कर सकती है।

चरण {{0}इंडेक्स मल्टीमोड फाइबर के लिए, बैंडविड्थ {{1}दूरी के उत्पाद आमतौर पर 20-100 मेगाहर्ट्ज·किमी की सीमा में होते हैं। इसका मतलब है कि 1 किमी पर, आप केवल 20-100 मेगाहर्ट्ज एनालॉग बैंडविड्थ - का समर्थन कर सकते हैं जो किसी भी मौजूदा उच्च गति ईथरनेट मानक के लिए बहुत कम है।

ग्रेडेड - इंडेक्स मल्टीमोड फाइबर के लिए, संख्याएँ नाटकीय रूप से अधिक हैं। 850 एनएम पर 4700 मेगाहर्ट्ज·किमी के साथ एक ओएम4 फाइबर एमपीओ/एमटीपी समानांतर ऑप्टिक्स का उपयोग करके 10 जीबीएएसई - एसआर से 550 मीटर, या 40 जीबीएएसई - एसआर 4 और 100 जीबीएएसई - एसआर 4 से 150 मीटर तक का समर्थन कर सकता है। ये दूरियाँ भवन और डेटा सेंटर लिंक की अधिकांश लंबाई को कवर करती हैं।

व्यावहारिक रूप से, चरण {{0} इंडेक्स और ग्रेडेड {{1} इंडेक्स मल्टीमोड फाइबर के बीच का विकल्प वास्तव में एक बैंडविड्थ ट्रेडऑफ़ नहीं है - यह एक सवाल है कि क्या मल्टीमोड प्रदर्शन आपके एप्लिकेशन के लिए उपयोग करने योग्य सीमा में भी है। आधुनिक ईथरनेट लिंक के लिए, केवल ग्रेडेड - इंडेक्स ही उस सीमा तक पहुंचता है।

यदि आपकी लिंक दूरी OM3 या OM4 मल्टीमोड द्वारा कवर की जा सकने वाली दूरी से अधिक है, तो अगला चरण आमतौर पर चरण नहीं है {{2}इंडेक्स या एक अलग मल्टीमोड ग्रेड - जिस पर यह आगे बढ़ रहा हैएकल-मोड फ़ाइबर, जो केवल एक प्रसार मोड का समर्थन करके मोडल फैलाव को पूरी तरह से समाप्त कर देता है।

अपने प्रोजेक्ट के लिए सही फाइबर कैसे चुनें

स्पष्ट करें कि आप वास्तव में क्या बना रहे हैं

यदि प्रोजेक्ट एक आधुनिक LAN, कैंपस बैकबोन, या डेटा सेंटर इंटरकनेक्ट है जिसे 1 Gbps और उससे अधिक के लिए डिज़ाइन किया गया है, तो ग्रेडेड - इंडेक्स मल्टीमोड फाइबर (OM3 या OM4) मानक प्रारंभिक बिंदु है। चरण-इंडेक्स मल्टीमोड फ़ाइबर इन अनुप्रयोगों के लिए वार्तालाप में प्रवेश नहीं करता है।

यदि परियोजना एक उपभोक्ता ऑडियो लिंक, एक शैक्षिक फाइबर ऑप्टिक्स प्रयोगशाला, या एक विशेष सेंसर अनुप्रयोग है, तो चरण -सूचकांक (आमतौर पर पीओएफ) उपयुक्त हो सकता है।

फाइबर ग्रेड का लिंक आवश्यकताओं से मिलान करें

एक बार जब आप यह स्थापित कर लेते हैं कि ग्रेडेड - इंडेक्स सही डिज़ाइन है, तो वास्तविक निर्णय यह है कि कौन सा ओएम क्लास आपकी बैंडविड्थ और दूरी की जरूरतों को पूरा करता है। OM3 10 Gbps पर 300 मीटर से कम की अधिकांश दौड़ के लिए अच्छा काम करता है। OM4 उस पहुंच को बढ़ाता है और भविष्य में गति उन्नयन के लिए अधिक गुंजाइश प्रदान करता है। यदि आप डुप्लेक्स फाइबर पर 100G+ के लिए SWDM आधारित ट्रांससीवर्स का उपयोग करने की योजना बना रहे हैं तो OM5 का मूल्यांकन करना उचित है।

वर्तमान टीआईए मानक में, ओएम1 और ओएम2 ग्रैंडफादरेड - हैं, जिसका अर्थ है कि वे अभी भी मान्यता प्राप्त हैं लेकिन अब नई ग्रीनफील्ड केबलिंग के लिए अनुशंसित नहीं हैं। यदि आप एक नया केबल प्लांट डिज़ाइन कर रहे हैं, तो OM3 या उच्चतर निर्दिष्ट करने से शीघ्र अप्रचलन से बचा जा सकता है।

केवल फ़ाइबर ही नहीं, संपूर्ण लिंक पर विचार करें

फ़ाइबर चयन एक बड़े लिंक डिज़ाइन का एक हिस्सा है।कनेक्टर प्रकार, ट्रांसीवर संगतता, ब्याह हानि, मोड़ त्रिज्या, औरप्रविष्टि हानि बनाम वापसी हानिये सभी इस बात को प्रभावित करते हैं कि कोई लिंक अपने प्रदर्शन बजट को पूरा करता है या नहीं। OM4 फाइबर का चयन करना लेकिन खराब ढंग से समाप्त किए गए कनेक्टर या बेमेल ऑप्टिक्स का उपयोग करना अपेक्षित परिणाम नहीं देगा।

जानें कि मल्टीमोड से आगे कब जाना है

यदि आपकी दूरी लगभग 500-600 मीटर से अधिक है, या आपको लंबी दूरी के लिए 10जी+ गति का समर्थन करने की आवश्यकता है, तो मल्टीमोड फाइबर (यहां तक ​​कि ओएम4) भी पर्याप्त नहीं हो सकता है। उस बिंदु पर, उपयुक्त के साथ एकल मोड फाइबरट्रांसीवर या ट्रांसपोंडरआम तौर पर बेहतर निवेश है. एक बार जब आप एकल मोड में चले जाते हैं, तो चरण{1}सूचकांक बनाम ग्रेडेड{2}सूचकांक प्रश्न अप्रासंगिक हो जाता है, जो अपने स्वयं के विशिष्ट फाइबर डिज़ाइन का उपयोग करता है (OS1 और OS2).


इस तुलना में सामान्य गलतियाँ

इसे सिंगल मोड बनाम मल्टीमोड के साथ भ्रमित किया जा रहा है

चरण{{0}सूचकांक बनाम ग्रेडेड-सूचकांक वर्णन करता है कि कोर के अंदर अपवर्तक सूचकांक कैसे वितरित किया जाता है। सिंगल मोड बनाम मल्टीमोड बताता है कि फाइबर कितने प्रसार मोड का समर्थन करता है। ये संबंधित लेकिन अलग-अलग अवधारणाएँ हैं। एकल {{6}मोड फ़ाइबर आम तौर पर बहुत छोटे कोर (लगभग 8-10 µm) के साथ एक चरण-दर-चरण इंडेक्स प्रोफ़ाइल का उपयोग करता है जो किसी भी प्रकार के मल्टीमोड फ़ाइबर की तुलना में केवल एक मोड - को पूरी तरह से अलग डिज़ाइन उद्देश्य की अनुमति देता है।

यह मानते हुए कि सभी मल्टीमोड फाइबर समान रूप से कार्य करते हैं

तथ्य यह है कि सभी मौजूदा ओएम {{0} वर्ग फाइबर ग्रेडेड - इंडेक्स का उपयोग करते हैं, इसका मतलब यह नहीं है कि वे विनिमेय हैं। एक OM1 फाइबर (200 मेगाहर्ट्ज·किमी ओवरफिल्ड बैंडविड्थ) और एक OM4 फाइबर (4700 मेगाहर्ट्ज·किमी प्रभावी मोडल बैंडविड्थ) के प्रदर्शन में काफी अंतर होता है। श्रेणीबद्ध-सूचकांक प्रोफ़ाइल - की सटीकता आदर्श परवलय से कितनी निकटता से मेल खाती है, वीसीएसईएल लॉन्च के लिए इसे कितनी अच्छी तरह अनुकूलित किया गया है - ओएम3/ओएम4/ओएम5 को पिछली पीढ़ियों से अलग करती है।

केबल निर्माण और कनेक्टर विकल्पों की अनदेखी

सही फाइबर ग्रेड का चयन करना आवश्यक है लेकिन पर्याप्त नहीं है। चाहे आप उपयोग करेंढीली{{0}ट्यूब या टाइट-बफर केबल, आपकी गुणवत्ताजिदने की डोरियाँऔर समाप्ति, और आप कितनी सावधानी से मोड़ त्रिज्या और खींचने वाले तनाव का प्रबंधन करते हैं, ये सभी वास्तविक -विश्व लिंक प्रदर्शन को प्रभावित करते हैं।

क्या स्टेप-इंडेक्स फ़ाइबर अप्रचलित है?

पूरी तरह से - नहीं, लेकिन मुख्यधारा नेटवर्क केबलिंग के लिए, यह प्रभावी रूप से तस्वीर से बाहर है। एफओए नोट करता है कि स्टेप-इंडेक्स ग्लास मल्टीमोड फाइबर अब दूरसंचार के लिए महत्वपूर्ण उपयोग में नहीं है। उपभोक्ता या ऑटोमोटिव शॉर्ट लिंक के लिए प्लास्टिक ऑप्टिकल फाइबर (पीओएफ) और कुछ विशेष औद्योगिक अनुप्रयोगों में चरण - सूचकांक जहां कायम रहता है। ये वैध उपयोग हैं, लेकिन ये एंटरप्राइज़ या डेटा सेंटर नेटवर्किंग से नहीं जुड़ते हैं।

यदि आप किसी मौजूदा इंस्टॉलेशन में स्टेप{0}}इंडेक्स मल्टीमोड फाइबर का सामना करते हैं, तो यह लगभग निश्चित रूप से विरासती बुनियादी ढांचा है। ज्यादातर मामलों में, संरचित केबलिंग रिफ्रेश के हिस्से के रूप में ओएम 3 या ओएम 4 ग्रेडेड इंडेक्स फाइबर में अपग्रेड करने से काफी बेहतर बैंडविड्थ, लंबी समर्थित दूरी और वर्तमान और अगली पीढ़ी के नेटवर्क उपकरणों के साथ संगतता मिलेगी।

अक्सर पूछे जाने वाले प्रश्नों

क्या नेटवर्किंग के लिए ग्रेडेड{0}}इंडेक्स फ़ाइबर, स्टेप-इंडेक्स फ़ाइबर से बेहतर है?

किसी भी आधुनिक नेटवर्किंग एप्लिकेशन के लिए - एंटरप्राइज़ लैन, कैंपस केबलिंग, डेटा सेंटर इंटरकनेक्ट्स - ग्रेडेड{{2}इंडेक्स मल्टीमोड फाइबर कहीं बेहतर है। यह नाटकीय रूप से कम मोडल फैलाव और कहीं अधिक उच्च बैंडविड्थ प्रदान करता है। चरण{{5}इंडेक्स मल्टीमोड फ़ाइबर को वर्तमान उच्च{{6}स्पीड ईथरनेट मानकों के लिए रेट नहीं किया गया है।

क्या स्टेप-इंडेक्स फ़ाइबर का उपयोग आज भी किया जाता है?

हाँ, लेकिन संकीर्ण सन्दर्भों में। प्लास्टिक ऑप्टिकल फाइबर (पीओएफ) एक स्टेप इंडेक्स डिज़ाइन का उपयोग करता है और उपभोक्ता ऑडियो/वीडियो लिंक और कुछ ऑटोमोटिव वाहन नेटवर्क में पाया जाता है। चरण-इंडेक्स ग्लास मल्टीमोड फ़ाइबर पुराने प्रतिष्ठानों और शिक्षण प्रयोगशालाओं के बाहर दुर्लभ है।

क्या सिंगल {{0}मोड फ़ाइबर स्टेप{{1}इंडेक्स या ग्रेडेड{2}इंडेक्स है?

मानक एकल {{0}मोड फ़ाइबर (जैसे G.652.D) एक चरण{2}सूचकांक प्रोफ़ाइल का उपयोग करता है, लेकिन लगभग 8-10 µm - के कोर व्यास के साथ केवल एक प्रसार मोड का समर्थन करने के लिए पर्याप्त छोटा होता है। यह चरण-सूचकांक से मौलिक रूप से भिन्न हैबहुपद्वतिफाइबर, जिसका कोर बहुत बड़ा है और उच्च फैलाव वाले सैकड़ों मोड का समर्थन करता है।

क्या OM3 और OM4 फ़ाइबरों को -सूचकांकित श्रेणीबद्ध किया गया है?

हाँ। सभी OM{1}}क्लास मल्टीमोड फ़ाइबर (OM1 से OM5) ग्रेडेड-इंडेक्स कोर डिज़ाइन का उपयोग करते हैं। ओएम3 और ओएम4 को विशेष रूप से 850 एनएम वीसीएसईएल लेजर स्रोतों के लिए अनुकूलित कसकर नियंत्रित परवलयिक प्रोफाइल के साथ इंजीनियर किया गया है, यही कारण है कि वे उच्च प्रभावी मोडल बैंडविड्थ प्राप्त करते हैं।

बैंडविड्थ -दूरी उत्पाद क्या है, और यह क्यों मायने रखता है?

बैंडविड्थ -दूरी उत्पाद (मेगाहर्ट्ज·किमी में) इंगित करता है कि मोडल फैलाव के प्रदर्शन को खराब करने से पहले एक फाइबर एक निश्चित दूरी पर कितना सिग्नल बैंडविड्थ ले जा सकता है। चरण -इंडेक्स मल्टीमोड फाइबर आमतौर पर 20-100 मेगाहर्ट्ज·किमी पर गति करता है; ग्रेडेड {{5}इंडेक्स ओएम4 फाइबर 4700 मेगाहर्ट्ज·किमी - तक पहुंचता है, जो लगभग 50 से 200 गुना का अंतर है।

कम दूरी के LAN के लिए कौन सा बेहतर है: चरण {{1} सूचकांक या ग्रेडेड {2} सूचकांक?

बिना किसी प्रश्न के श्रेणीबद्ध -सूचकांक। यहां तक ​​कि कम समय के लिए बिल्डिंग रन के लिए भी, आधुनिक LAN उपकरण OM3 या OM4 ग्रेडेड इंडेक्स फाइबर के लिए डिज़ाइन किए गए VCSEL आधारित ट्रांसीवर का उपयोग करते हैं। चरण-इंडेक्स ग्लास मल्टीमोड फाइबर किसी भी व्यावहारिक अर्थ में इन ऑप्टिक्स के साथ संगत नहीं है।

मुझे कब इस तुलना को पूरी तरह से छोड़ कर एकल-मोड चुनना चाहिए?

यदि आपकी लिंक दूरी 500-600 मीटर से अधिक है, यदि आपको लंबी दूरी पर 10जी+ गति का समर्थन करने की आवश्यकता है, या यदि आप फाइबर अपग्रेड के बिना अधिकतम भविष्य की स्केलेबिलिटी चाहते हैं, तो सिंगल मोड फाइबर अधिक उपयुक्त विकल्प है। चरण{{6}इंडेक्स बनाम ग्रेडेड{{7}इंडेक्स प्रश्न केवल मल्टीमोड श्रेणी में लागू होता है।

अंतिम विचार

चरण{{0}सूचकांक बनाम ग्रेडेड-सूचकांक भेद समझने लायक है क्योंकि यह मल्टीमोड फाइबर प्रदर्शन के पीछे की भौतिकी को समझाता है। ग्रेडेड - इंडेक्स परवलयिक प्रोफाइल विभिन्न मोड यात्रा पथों के लिए क्षतिपूर्ति करता है, जो मोडल फैलाव को कम करता है, जो उच्च बैंडविड्थ - को सक्षम बनाता है और कारण और प्रभाव की श्रृंखला बिल्कुल यही कारण है कि प्रत्येक वर्तमान ओएम - क्लास मल्टीमोड फाइबर को ग्रेड किया जाता है - इंडेक्स।

वास्तविक नेटवर्क परियोजना के लिए फाइबर निर्दिष्ट करने वाले किसी भी व्यक्ति के लिए, व्यावहारिक उपाय सीधा है। चरण-इंडेक्स मल्टीमोड फ़ाइबर फ़ाइबर ऑप्टिक्स के पुराने युग और वर्तमान विशिष्ट अनुप्रयोगों के एक संकीर्ण समूह से संबंधित है। ग्रेडेड {{3}इंडेक्स मल्टीमोड फाइबर - विशेष रूप से ओएम3 या ओएम4 - आधुनिक परिसर, परिसर और डेटा सेंटर केबलिंग के लिए मानक विकल्प है। और जब मल्टीमोड अपनी दूरी या गति सीमा तक पहुँच जाता है, तो आगे का रास्ता सिंगल मोड होता है, कोई भिन्न मल्टीमोड डिज़ाइन नहीं।

किसी भी फाइबर चयन को अंतिम रूप देने से पहले, पूर्ण लिंक बजट सत्यापित करें: फाइबर ग्रेड,कनेक्टर प्रकार, ट्रांसीवर अनुकूलता, दूरी, और नियोजित गति उन्नयन। फ़ाइबर अपने आप में सिस्टम का केवल एक टुकड़ा है जिसे एक साथ काम करने की आवश्यकता है।
