फ़ाइबर लूपबैक केबल: यह क्या परीक्षण करता है और कैसे चुनें

यदि आप ऑप्टिकल ट्रांससीवर्स, स्विच या फाइबर टेस्ट सेटअप के साथ काम करते हैं, तो फाइबर लूपबैक केबल सबसे व्यावहारिक उपकरणों में से एक है जिसे आप हाथ में रख सकते हैं। यह ट्रांसमिट (टीएक्स) सिग्नल को उसी डिवाइस के रिसीव (आरएक्स) साइड में वापस रूट करके एक बंद ऑप्टिकल पथ बनाता है - जिससे यह नेटवर्क परीक्षण के दौरान त्वरित पोर्ट सत्यापन, ट्रांसीवर समस्या निवारण और स्थानीय गलती अलगाव के लिए उपयोगी हो जाता है।

लेकिन अधिकांश इंजीनियरों का असली सवाल सिर्फ यह नहीं है कि "फाइबर लूपबैक केबल क्या है?" - यह है "यह वास्तव में क्या साबित कर सकता है, इसकी सीमाएं क्या हैं, और मैं अपने सेटअप के लिए सही को कैसे चुनूं?" यह मार्गदर्शिका उन सभी को कवर करती है: परीक्षण का दायरा, चरण दर चरण प्रक्रियाएँ, चयन मानदंड, सामान्य गलतियाँ, और जब लूपबैक परीक्षण पर्याप्त नहीं होता है।


फ़ाइबर लूपबैक केबल क्या है?

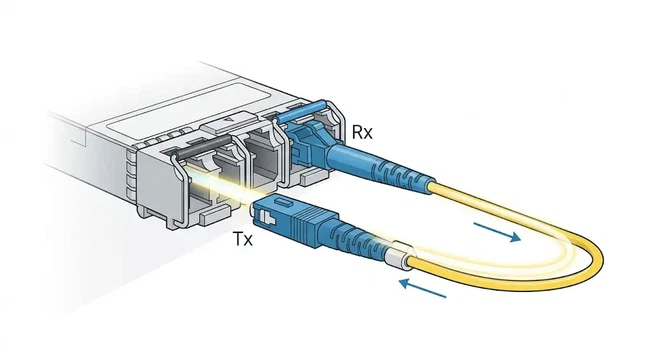

फ़ाइबर लूपबैक केबल - जिसे लूपबैक प्लग, लूपबैक एडॉप्टर, या फ़ाइबर लूपबैक मॉड्यूल - भी कहा जाता है, एक छोटा फ़ाइबर ऑप्टिक असेंबली है जो ऑप्टिकल पोर्ट के ट्रांसमिट और रिसीव पथ को जोड़ता है ताकि सिग्नल उसी डिवाइस पर वापस आ जाए। यह कोई उत्पादन केबल नहीं है. इसका एकमात्र उद्देश्य निदान है: एक बंद लूप बनाना ताकि आप सत्यापित कर सकें कि कोई पोर्ट या ट्रांसीवर दूरस्थ उपकरण या स्थापित केबलिंग पर निर्भर हुए बिना स्थानीय रूप से कार्य कर रहा है या नहीं।

त्वरित जवाब:फ़ाइबर लूपबैक केबल एक परीक्षण सहायक उपकरण है जो एक ऑप्टिकल ट्रांसमिट सिग्नल को सीधे उसी डिवाइस के प्राप्त पोर्ट में वापस रूट करता है। इसका उपयोग नियंत्रित स्थानीय परीक्षण में ट्रांसीवर और पोर्ट कार्यक्षमता को सत्यापित करने के लिए किया जाता है, जिससे इंजीनियरों को यह पता लगाने में मदद मिलती है कि कोई खराबी डिवाइस के अंदर है या लिंक में कहीं और है।

फाइबर लूपबैक उत्पाद उपलब्ध हैंएकल-मोडऔरबहुपद्वतिसंस्करण, और कनेक्टर प्रारूप जैसेनियंत्रण रेखा, अनुसूचित जाति, औरएमटीपी/एमपीओ. यह विविधता उन्हें डेटा सेंटर, एंटरप्राइज़ और लैब वातावरण में लागू करती है जहां विभिन्न ऑप्टिक्स और कनेक्टर पारिस्थितिकी तंत्र सह-अस्तित्व में हैं। लूपबैक कनेक्टर आमतौर पर आईईसी, टीआईए/ईआईए और फाइबर ऑप्टिक इंटरकनेक्ट से संबंधित अन्य उद्योग विशिष्टताओं के अनुरूप होते हैं।


फ़ाइबर लूपबैक केबल वास्तव में क्या परीक्षण करता है?

एक फाइबर लूपबैक केबल यह सत्यापित करने में मदद करता है कि एक ऑप्टिकल पोर्ट या ट्रांसीवर नियंत्रित स्थानीय परीक्षण में ठीक से संचारित और प्राप्त कर सकता है या नहीं। व्यावहारिक रूप से, आप इसका उपयोग यह जांचने के लिए करते हैं कि क्या कोई पोर्ट आता है, क्या ऑप्टिक सामान्य रूप से प्रतिक्रिया करता है, और क्या टीएक्स और आरएक्स व्यवहार बुनियादी निदान के तहत स्वस्थ दिखते हैं।

यहाँ एक लूपबैक परीक्षण क्या हैकर सकनापुष्टि करना:

• ट्रांसीवर लेजर अपनी अपेक्षित शक्ति सीमा के भीतर संचारण कर रहा है।
• प्राप्त पक्ष ऑप्टिकल सिग्नल का पता लगाता है और पोर्ट लिंक की स्थिति दिखाता है।
• टीएक्स पावर, आरएक्स पावर, लेजर बायस करंट और तापमान - सहित डीओएम/डीडीएम रीडिंग - ट्रांसीवर निर्माता द्वारा परिभाषित सीमा के भीतर आती हैं। (इन डायग्नोस्टिक मापदंडों को इसके तहत मानकीकृत किया गया हैएसएफएफ-8472 विशिष्टताएसएनआईए एसएफएफ समिति द्वारा प्रकाशित।)

यहाँ एक लूपबैक परीक्षण क्या हैनही सकतासिद्ध करना:

• कि आपका पूर्ण सिरे से {{1}अंत फाइबर पथ समस्यामुक्त है।
• कि रिमोट डिवाइस, स्थापित केबलिंग प्लांट, या चैनल में कनेक्टर स्वस्थ हैं।
• कि लिंक पूर्ण उत्पादन ट्रैफ़िक लोड पर सही ढंग से कार्य करेगा।

यह भेद मायने रखता है. एक सफल लूपबैक परीक्षण पुष्टि करता है कि स्थानीय पोर्ट और ऑप्टिक चालू हैं। यह पूरे चैनल को मान्य नहीं करता है. यही कारण है कि लूपबैक परीक्षण एक अलगाव विधि के रूप में सबसे अच्छा काम करता है: यदि लूपबैक गुजरता है, तो केबलिंग, रिमोट पोर्ट या कॉन्फ़िगरेशन पर ध्यान दें। यदि यह विफल रहता है, तो समस्या स्थानीय ऑप्टिक, पोर्ट या परीक्षण सेटअप में होने की संभावना है।

फ़ाइबर लूपबैक केबल बनाम पैच कॉर्ड बनाम ऑप्टिकल एटेन्यूएटर

ये तीन आइटम फाइबर परीक्षण संदर्भों में दिखाई देते हैं, लेकिन वे अलग-अलग उद्देश्यों की पूर्ति करते हैं और इन्हें भ्रमित नहीं किया जाना चाहिए।

A फाइबर लूपबैक केबलस्थानीय परीक्षण के लिए उसी डिवाइस पर सिग्नल लौटाने के लिए विशेष रूप से बनाया गया है। एफाइबर पैच कॉर्डलाइव या टेस्ट नेटवर्क में अलग-अलग डिवाइस को कनेक्ट करने के लिए डिज़ाइन किया गया है। कुछ स्थितियों में, त्वरित परीक्षण के लिए एक पैच कॉर्ड को अस्थायी रूप से लूप में मोड़ा जा सकता है, लेकिन यह मूल रूप से एक कनेक्शन केबल है, न कि किसी उद्देश्य के लिए, नियंत्रित प्रविष्टि हानि के साथ निर्मित लूपबैक मॉड्यूल।

एकऑप्टिकल एटेन्यूएटरपूरी तरह से एक अलग समस्या का समाधान करता है। जब प्राप्तकर्ता पक्ष बहुत अधिक सिग्नल के संपर्क में आ सकता है तो यह ऑप्टिकल पावर को कम कर देता है। मल्टीपल ट्रांसीवर विक्रेता दिशानिर्देशों के अनुसार, उच्च {{2} पावर या लंबी {{3} पहुंच ऑप्टिक्स - जैसे कि 40 किमी या 80 किमी सिंगल {7} मोड लिंक - के लिए रेट किए गए, जब सिग्नल को बिना क्षीणन के सीधे वापस लूप किया जाता है, तो रिसीवर को नुकसान पहुंचाने के लिए पर्याप्त शक्ति का उत्पादन हो सकता है। इन मामलों में, एक एटेन्यूएटर का उपयोग किया जाता हैसाथ मेंलूपबैक केबल, इसके बजाय नहीं।


अंगूठे का एक व्यावहारिक नियम:

• लूपबैक केबल:जब आप किसी पोर्ट या ट्रांसीवर का तेज़ स्थानीय सत्यापन चाहते हों तो इसका उपयोग करें।
• पैच कॉर्ड:जब आपको डिवाइस कनेक्ट करने की आवश्यकता हो, या जब एक अस्थायी लूप स्वीकार्य हो और आप सम्मिलन हानि व्यापार को बंद समझते हों, तब इसका उपयोग करें।
• एटेन्यूएटर:जब प्राप्त शक्ति परीक्षण के तहत ऑप्टिक के लिए बहुत अधिक हो सकती है तो उपयोग करें - विशेष रूप से लंबे समय तक पहुंच वाले एकल {{2} मोड ट्रांसीवर के लूपबैक परीक्षण के दौरान।

फ़ाइबर लूपबैक टेस्ट कैसे करें

एक अच्छा लूपबैक परीक्षण किसी चीज़ को प्लग इन करने से कहीं अधिक है। यह यह जानने से शुरू होता है कि आप क्या पुष्टि करना चाहते हैं और संरचित व्याख्या के साथ समाप्त होता है।

चरण 1: परीक्षण उद्देश्य को परिभाषित करें

कुछ भी जोड़ने से पहले, तय करें कि आप क्या सत्यापित करने का प्रयास कर रहे हैं। क्या आप जाँच कर रहे हैं कि तैनाती से पहले नया प्राप्त ट्रांसीवर कार्यशील है या नहीं? यह अलग करना कि लिंक दोष स्थानीय है या दूरस्थ? फर्मवेयर अपग्रेड के बाद एक संदिग्ध पोर्ट को मान्य किया जा रहा है? उद्देश्य यह निर्धारित करता है कि आप किन संकेतकों की निगरानी करते हैं और आप परिणाम की व्याख्या कैसे करते हैं।

चरण 2: लूपबैक को अपने हार्डवेयर से मिलाएं

एक लूपबैक केबल चुनें जो तीन आयामों में परीक्षण के तहत ऑप्टिक या पोर्ट से मेल खाता हो:कनेक्टर प्रकार, फाइबर मोड, और फाइबर गिनती।

• कनेक्टर प्रकार:अधिकांश एसएफपी/एसएफपी+ डुप्लेक्स ऑप्टिक्स के लिए एलसी, कुछ विरासत या पीओएन वातावरण में एससी, और क्यूएसएफपी+ (40जी) और क्यूएसएफपी28 (100जी) जैसे समानांतर फाइबर ट्रांसीवर के लिए एमटीपी/एमपीओ। कनेक्टर बेमेल एक तत्काल अवरोधक है।
• फाइबर मोड:सिंगल-मोड ऑप्टिक्स के लिए सिंगल{{0}मोड (OS2, 9/125 µm) लूपबैक और मल्टीमोड ऑप्टिक्स के लिए मल्टीमोड (OM3/OM4, 50/125 µm) का उपयोग करें। बेमेल मोड अविश्वसनीय परिणाम देगा या कोई लिंक ही नहीं देगा।
• फाइबर गिनती:डुप्लेक्स लूपबैक मानक दो फ़ाइबर ट्रांसीवर के लिए काम करते हैं। 40G SR4 या 100G SR4 समानांतर ऑप्टिक्स के लिए, आपको एक की आवश्यकता हैएमटीपी/एमपीओ लूपबैक मॉड्यूलसही फाइबर गिनती (आमतौर पर 8 या 12 फाइबर) और ध्रुवता विन्यास के साथ।

चरण 3: अंतिम चेहरों को साफ करें और लूपबैक को कनेक्ट करें

ट्रांसीवर डालें (यदि पहले से स्थापित नहीं है), फिर लूपबैक केबल को टीएक्स और आरएक्स पक्षों के बीच कनेक्ट करें। मेटिंग से पहले, कनेक्टर के अंतिम किनारों का निरीक्षण करें और साफ़ करें। यह चरण वैकल्पिक नहीं है. के अनुसारआईईसी 61300-3-35 मानक, फाइबर के अंतिम चेहरों पर संदूषण सिग्नल गिरावट और भ्रामक परीक्षण परिणामों के सबसे आम कारणों में से एक है। यहां तक ​​कि पैकेजिंग से बाहर नए कनेक्टर भी सुरक्षात्मक कैप से धूल या अवशेष ले जा सकते हैं।

लूपबैक फाइबर में तेज मोड़ से भी बचें। अत्यधिक मोड़ त्रिज्या मोड़ हानि का कारण बनती है जो आपकी रीडिंग को ख़राब कर सकती है।

चरण 4: परीक्षण चलाने से पहले बिजली के स्तर की जाँच करें

उदाहरण के लिए, यदि आप लंबी {{0}पहुंच या उच्च {{1}पावर ऑप्टिक्स - का परीक्षण कर रहे हैं, तो 10+ किमी - के लिए रेट किए गए 10GBASE{4}}LR ट्रांसीवर की जांच करें कि क्या Tx आउटपुट पावर रिसीवर की अधिकतम इनपुट पावर से अधिक है। जब सिग्नल को न्यूनतम हानि के साथ वापस लूप किया जाता है, तो पूरी Tx शक्ति सीधे Rx से टकराती है। शॉर्ट{9}पहुंच वाले मल्टीमोड ऑप्टिक्स के लिए यह आम तौर पर चिंता का विषय नहीं है, लेकिन उच्च {{10}पावर सिंगल {{11}मोड ट्रांसीवर के लिए यह रिसीवर फोटोडायोड को ओवरलोड कर सकता है या यहां तक ​​कि उसे नुकसान भी पहुंचा सकता है। इन मामलों में, प्राप्त पावर को ट्रांसीवर की सुरक्षित ऑपरेटिंग रेंज के भीतर लाने के लिए टीएक्स आउटपुट और आरएक्स इनपुट के बीच एक इनलाइन ऑप्टिकल एटेन्यूएटर डालें।

चरण 5: डायग्नोस्टिक्स चलाएं और सही संकेतकों का निरीक्षण करें

एक बार जब ऑप्टिकल लूप बंद हो जाए, तो डिवाइस डायग्नोस्टिक्स का निरीक्षण करें। आपके प्लेटफ़ॉर्म के आधार पर, प्रमुख संकेतकों में शामिल हैं:

• लिंक स्थिति:पोर्ट को लिंक ऊपर दिखाना चाहिए. यदि लिंक एलईडी अंधेरा रहता है या पोर्ट "डाउन" दिखाता है, तो ऑप्टिक, पोर्ट या लूपबैक में कुछ गड़बड़ है।
• टीएक्स पावर:ट्रांसीवर विक्रेता की निर्दिष्ट सीमा के भीतर होना चाहिए (आमतौर पर ट्रांसीवर डेटाशीट में सूचीबद्ध)।
• आरएक्स पावर:पता लगाने योग्य और रिसीवर संवेदनशीलता और अधिभार सीमा के भीतर होना चाहिए। लूपबैक कॉन्फ़िगरेशन में, आरएक्स पावर आमतौर पर लूपबैक की प्रविष्टि हानि को घटाकर टीएक्स पावर के करीब होगी।
• लेजर बायस करंट और तापमान:यहां असामान्य मान खराब या विफल ट्रांसीवर का संकेत दे सकते हैं, भले ही लिंक चालू हो।

ये पैरामीटर ट्रांसीवर के डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) इंटरफ़ेस के माध्यम से पहुंच योग्य हैं, जैसा कि एसएफएफ-8472 विनिर्देश में परिभाषित किया गया है। अधिकांश प्रबंधित स्विच और राउटर अपने सीएलआई या प्रबंधन सॉफ़्टवेयर के माध्यम से डीडीएम रीडिंग को उजागर करते हैं।

चरण 6: परिणामों की व्याख्या करें और दोष को अलग करें

यदि लूपबैक परीक्षण पास हो जाता है - लिंक आता है, तो DOM मान निर्दिष्ट - के भीतर हैं, स्थानीय ऑप्टिक और पोर्ट संभवतः स्वस्थ हैं। फिर आप समस्या निवारण को स्थापित केबलिंग, सुदूर अंतिम डिवाइस या कॉन्फ़िगरेशन में स्थानांतरित कर सकते हैं।

यदि परीक्षण विफल हो जाता है, तो एक समय में एक वेरिएबल बदलें: एक ज्ञात - अच्छे ट्रांसीवर का प्रयास करें, एक अलग लूपबैक केबल का प्रयास करें, पोर्ट कॉन्फ़िगरेशन को सत्यापित करें, या परीक्षण को उसी स्विच पर एक अलग पोर्ट पर ले जाएं। यह संरचित उन्मूलन वह जगह है जहां लूपबैक परीक्षण अपना वास्तविक नैदानिक ​​​​मूल्य प्रदान करता है।

वास्तविक-विश्व उदाहरण:एक नेटवर्क इंजीनियर को एसएफपी+ पोर्ट की रिपोर्ट करने वाला एक समस्या टिकट प्राप्त होता है जो उत्पादन स्विच पर एक लिंक स्थापित नहीं करेगा। केबल खींचने या किसी तकनीशियन को दूरस्थ साइट पर भेजने से पहले, वे संदिग्ध पोर्ट में एक एकल मोड एलसी लूपबैक डालते हैं। पोर्ट लिंक को ऊपर दिखाता है, और DOM रीडिंग −2.1 dBm पर Tx पावर और −2.8 dBm - पर Rx पावर दिखाता है। लूपबैक परीक्षण पास हो जाता है, जो स्थानीय ट्रांसीवर और पोर्ट को बाहर कर देता है। इंजीनियर को अब पता चल गया है कि दोष फ़ाइबर रन, पैच पैनल, या दूर के उपकरणों में कहीं न कहीं है, जिससे अनुमान लगाने में घंटों की बचत होती है।


सही फाइबर लूपबैक केबल कैसे चुनें

सही लूपबैक केबल का चयन आपके हार्डवेयर के साथ अनुकूलता और परीक्षण वातावरण के बारे में जागरूकता पर निर्भर करता है। यहां एक चयन चेकलिस्ट है:

चयन पर कुछ अतिरिक्त नोट्स:

• QSFP+ या QSFP28 समानांतर ऑप्टिक्स का उपयोग करके उच्च -घनत्व 40G और 100G वातावरण के लिए, आपको एक की आवश्यकता हैएमटीपी/एमपीओ लूपबैक मॉड्यूल- डुप्लेक्स एलसी लूपबैक नहीं है। फाइबर गिनती (आमतौर पर 40जी एसआर4 के लिए 8, कुछ 100जी कॉन्फ़िगरेशन के लिए 12) और ध्रुवता सही होनी चाहिए, अन्यथा ट्रांसीवर लिंक नहीं होगा।
• यदि आप नियमित रूप से एकल {{0}मोड और मल्टीमोड दोनों उपकरणों का परीक्षण करते हैं, तो दोनों प्रकार के उपकरण अपने पास रखें। एकल मोड पोर्ट (या इसके विपरीत) पर एक मल्टीमोड लूपबैक आमतौर पर कोई लिंक या अविश्वसनीय DOM रीडिंग उत्पन्न नहीं करेगा जो आपके निदान को गुमराह कर सकता है।
• अलग-अलग गति - 1G, 10G, 25G, 100G - पर काम करने वाले ट्रांसीवर के लिए लूपबैक को किसी विशिष्ट डेटा दर के लिए "रेटेड" होने की आवश्यकता नहीं है। मुख्य बात यह है कि फाइबर प्रकार और कनेक्टर ट्रांसीवर से मेल खाते हैं। डेटा दर अनुकूलता ऑप्टिक द्वारा निर्धारित की जाती है, न कि निष्क्रिय लूपबैक केबल द्वारा।

जब लूपबैक परीक्षण पर्याप्त न हो

लूपबैक परीक्षण एक शक्तिशाली पहला कदम है, लेकिन इसकी स्पष्ट सीमाएँ हैं। यह जानना कि कब इससे आगे बढ़ना है, उतना ही महत्वपूर्ण है जितना यह जानना कि किसी को कैसे चलाना है।

अन्य परीक्षण विधियों को आगे बढ़ाने पर विचार करें जब:

• आपको अंत से {{1} अंत तक लिंक सत्यापन की आवश्यकता है।लूपबैक केवल स्थानीय व्यवहार की पुष्टि करता है। कनेक्टर्स, स्प्लिसेस और स्थापित केबल प्लांट - सहित पूर्ण फाइबर पथ - को सत्यापित करने के लिए आपको एक ऑप्टिकल टाइम {{3} डोमेन रिफ्लेक्टोमीटर (ओटीडीआर) या एक द्वि {{4} डायरेक्शनल इंसर्शन लॉस टेस्ट की आवश्यकता होती है।
• लूपबैक बीत जाता है लेकिन उत्पादन लिंक अभी भी विफल रहता है।यह आम तौर पर केबलिंग बुनियादी ढांचे में किसी समस्या, पैच पैनल पर एक गंदे कनेक्टर, एक खराब स्प्लिस, या एक दूर के डिवाइस की समस्या की ओर इशारा करता है। एक ओटीडीआर फाइबर रन के दौरान खराबी के स्थान को इंगित करने में मदद कर सकता है।
• आपको कड़ी विफलता के बजाय सीमांत प्रदर्शन पर संदेह है।लूपबैक परीक्षण एक जाने/नहीं जाने वाला चेक है। यह कुल जैसे चैनल स्तर के मापदंडों को नहीं मापतानिविष्ट वस्तु का नुकसानपूरे लिंक पर,वापसी हानिप्रत्येक कनेक्शन बिंदु पर, या रंगीन/मोडल फैलाव पर।
• आप एक नया फाइबर इंस्टालेशन शुरू कर रहे हैं।परिनियोजन पूर्व स्वीकृति परीक्षण के लिए आम तौर पर टीआईए -568.3 या समकक्ष मानकों के अनुसार टियर 1 (सम्मिलन हानि) या टियर 2 (ओटीडीआर) परीक्षण की आवश्यकता होती है - न कि प्रत्येक छोर पर केवल लूपबैक जांच की।

लूपबैक परीक्षण को एक संकीर्ण प्रश्न का उत्तर देने का सबसे तेज़ तरीका समझें: "क्या यह पोर्ट और ऑप्टिक मूल रूप से काम कर रहा है?" यदि उत्तर हां है और आपको अभी भी कोई समस्या है, तो लिंक पर गहराई से गौर करने का समय आ गया है।

सामान्य गलतियाँ और सावधानियाँ

यह मानते हुए कि लूपबैक परीक्षण पूरे नेटवर्क को मान्य करता है।यदि ऐसा नहीं होता। यह स्थानीय अलगाव के लिए उत्कृष्ट है, लेकिन यह आपको फ़ाइबर रन, इंटरमीडिएट पैच पॉइंट, या दूर के उपकरण के बारे में कुछ नहीं बताता है। पारित लूपबैक को इस बात का प्रमाण मानना ​​कि "नेटवर्क ठीक है" सबसे आम गलत व्याख्या है।

कनेक्टर की सफाई छोड़ना।गंदे अंतिम चेहरे सिग्नल की गुणवत्ता को प्रभावित करते हैं और भ्रामक DOM रीडिंग उत्पन्न करते हैं। एनटीटी एडवांस्ड टेक्नोलॉजी द्वारा प्रकाशित शोध में पाया गया है कि कनेक्टर संदूषण फाइबर नेटवर्क विफलताओं के शीर्ष पांच कारणों में से चार के लिए जिम्मेदार है। आईईसी 61300-3-35 मानक विस्तृत निरीक्षण और स्वच्छता ग्रेडिंग मानदंड प्रदान करता है - प्रत्येक परीक्षण से पहले उनका पालन करें।

उच्च-पावर ऑप्टिक्स पर पावर प्राप्त करने को अनदेखा करना।एक लंबे {{0}पहुंच वाले एकल -मोड ट्रांसीवर को बिना किसी क्षीणन के वापस लूप करने से प्राप्त शक्ति को रिसीवर की अधिकतम इनपुट सीमा से ऊपर धकेला जा सकता है। इससे फोटोडायोड को नुकसान पहुंचने या रिसीवर ओवरलोड अलार्म चालू होने का जोखिम रहता है। हमेशा अधिकतम आरएक्स इनपुट पावर के लिए ट्रांसीवर डेटाशीट की जांच करें और अपेक्षित लूपबैक आरएक्स स्तर के खिलाफ इसकी तुलना करें।

गलत फ़ाइबर मोड या कनेक्टर प्रकार का उपयोग करना।एकल {{0}मोड पोर्ट - पर मल्टीमोड लूपबैक या एमटीपी/एमपीओ ट्रांसीवर - पर एलसी लूपबैक कोई लिंक या कचरा रीडिंग उत्पन्न नहीं करेगा। कनेक्ट करने से पहले हमेशा मिलान सत्यापित करें.

जब लूपबैक ही दोषपूर्ण हो तो डिवाइस को दोष देना।क्षतिग्रस्त कनेक्टर हाउसिंग, टूटा हुआ आंतरिक फाइबर, या लूपबैक केबल में अत्यधिक मोड़ परीक्षण विफलताएं पैदा कर सकता है जो डिवाइस की समस्याओं की तरह दिखती हैं। यदि कोई पोर्ट लूपबैक परीक्षण में विफल रहता है, तो ट्रांसीवर या पोर्ट की निंदा करने से पहले एक ज्ञात - अच्छे लूपबैक का प्रयास करें।

जहां फाइबर लूपबैक केबल सबसे उपयोगी हैं

इन परिदृश्यों में फ़ाइबर लूपबैक केबल का सबसे अधिक उपयोग होता है:

• परिनियोजन पूर्व बेंच परीक्षण:उत्पादन स्विचों में स्थापित करने से पहले यह सत्यापित करना कि नए प्राप्त ट्रांसीवर कार्यशील हैं। यह उन डेटा केंद्रों में मानक अभ्यास है जो कई विक्रेताओं से बड़ी मात्रा में ऑप्टिक्स को संभालते हैं।
• ट्रांसीवर समस्या निवारण:जब कोई लिंक नीचे चला जाता है और आपको तुरंत यह निर्धारित करने की आवश्यकता होती है कि समस्या स्थानीय ऑप्टिक/पोर्ट है या पथ में कुछ और है।
• पोर्ट बर्न-में और योग्यता:उपकरण निर्माता और परीक्षण प्रयोगशालाएं गुणवत्ता आश्वासन के दौरान लूपबैक मॉड्यूल का उपयोग करती हैं ताकि यह पुष्टि की जा सके कि स्विच या राउटर कार्ड पर प्रत्येक पोर्ट शिपमेंट से पहले विनिर्देश के भीतर संचालित होता है।
• जीवित वातावरण में त्वरित दोष अलगाव:जब एक डेटा सेंटर तकनीशियन को केबल प्लांट परीक्षण के लिए आगे बढ़ने या रिमोट साइट विज़िट भेजने से पहले एक त्वरित प्रथम पास डायग्नोस्टिक की आवश्यकता होती है।
• जहां इंजीनियर अक्सर ऑप्टिकल लिंक को पुन: कॉन्फ़िगर करते हैं और परिवर्तनों के बीच पोर्ट स्वास्थ्य को सत्यापित करने के लिए एक विश्वसनीय तरीके की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्नों

क्या फाइबर लूपबैक केबल पैच कॉर्ड के समान है?

नहीं, एक फाइबर लूपबैक केबल को परीक्षण उद्देश्यों के लिए सिग्नल को उसी डिवाइस पर वापस भेजने के लिए डिज़ाइन किया गया है। एफाइबर पैच कॉर्डएक नेटवर्क में दो अलग-अलग डिवाइस को जोड़ता है। जबकि एक पैच कॉर्ड को कभी-कभी एक अस्थायी लूप में मोड़ा जा सकता है, यह लूपबैक मॉड्यूल के रूप में नहीं बनाया गया है और अनियंत्रित सम्मिलन हानि का कारण बन सकता है।

क्या मैं एकल-मोड ऑप्टिक्स पर लूपबैक केबल का उपयोग कर सकता हूँ?

हां, लेकिन आपको एकल -मोड लूपबैक (OS2, 9/125 µm) का उपयोग करना होगा। सिंगल मोड ट्रांसीवर पर मल्टीमोड लूपबैक का उपयोग करने से आमतौर पर कोई लिंक या अविश्वसनीय रीडिंग नहीं मिलेगी। यह भी जांचें कि क्या एकल {{7}मोड ऑप्टिक उच्च {{8}पावर - है, यदि हां, तो परीक्षण के दौरान रिसीवर ओवरलोड को रोकने के लिए आपको एटेन्यूएटर की आवश्यकता हो सकती है।

क्या मुझे लूपबैक परीक्षण के लिए एटेन्यूएटर की आवश्यकता है?

यह ट्रांसीवर पर निर्भर करता है। लघु-पहुंच मल्टीमोड ऑप्टिक्स (उदाहरण के लिए, 10GBASE{5}}SR) को आमतौर पर लूपबैक परीक्षण के लिए क्षीणन की आवश्यकता नहीं होती है। लंबे समय तक पहुंच वाले सिंगल मोड ऑप्टिक्स (उदाहरण के लिए 10GBASE, 12 GBASE, 14 ER) अक्सर इतनी शक्ति उत्पन्न करते हैं कि लूप किया गया बैक सिग्नल रिसीवर की अधिकतम इनपुट सीमा से अधिक हो जाता है। उन मामलों में, ट्रांसीवर डेटाशीट में निर्दिष्ट सुरक्षित ऑपरेटिंग रेंज के भीतर आरएक्स पावर लाने के लिए एक इनलाइन एटेन्यूएटर की सिफारिश की जाती है।

क्या एक सफल लूपबैक परीक्षण साबित करता है कि संपूर्ण लिंक स्वस्थ है?

नहीं, लूपबैक परीक्षण केवल यह पुष्टि करता है कि स्थानीय पोर्ट और ट्रांसीवर एक बंद परीक्षण पथ में ठीक से संचारित और प्राप्त कर सकते हैं। यह स्थापित फाइबर केबलिंग, मध्यवर्ती कनेक्टर्स, स्प्लिसेस, या सुदूर {2}अंत डिवाइस को मान्य नहीं करता है। पूर्ण लिंक सत्यापन के लिए, अतिरिक्त परीक्षण जैसे सम्मिलन हानि माप या ओटीडीआर विश्लेषण की आवश्यकता होती है।

लूपबैक परीक्षण के दौरान मुझे कौन सी DOM/DDM रीडिंग जाँचनी चाहिए?

कम से कम, टीएक्स पावर, आरएक्स पावर, लेजर बायस करंट और मॉड्यूल तापमान की जांच करें। ट्रांसीवर की डेटाशीट में परिभाषित या एसएफएफ-8472 डायग्नोस्टिक इंटरफ़ेस के माध्यम से उजागर किए गए अलार्म और चेतावनी थ्रेशोल्ड के विरुद्ध प्रत्येक मान की तुलना करें। यदि टीएक्स पावर विशिष्ट सीमा के भीतर है, लेकिन लूपबैक के दौरान आरएक्स पावर असामान्य रूप से कम है, तो गंदे कनेक्टर, क्षतिग्रस्त लूपबैक फाइबर, या फाइबर मोड बेमेल होने का संदेह है।
