ट्रांसीवर बनाम ट्रांसपोंडर: क्या अंतर है?

ऑप्टिकल नेटवर्क में,transceivers(ऑप्टिकल ट्रांसीवर) औरट्रांसपोंडर(ऑप्टिकल ट्रांसपोंडर) के ऑप्टिकल संचार प्रणालियों में समान नाम और अतिव्यापी भूमिकाएँ हैं, लेकिन उनके अनुप्रयोग स्पष्ट रूप से भिन्न हैं। उनकी वास्तुकला, क्षमताओं और तैनाती परिदृश्यों में महत्वपूर्ण अंतर क्या हैं? आइए आज इन दोनों उपकरणों के बीच अंतर के बारे में गहराई से जानें।

ट्रांसीवर क्या है?

A ट्रांसीवर(ऑप्टिकल ट्रांसीवर) एक ऑप्टिकल मॉड्यूल है जो ट्रांसमीटर और रिसीवर दोनों कार्यों को एक ही कॉम्पैक्ट पैकेज में एकीकृत करता है। शब्द "ट्रांसीवर"ट्रांसमीटर" और "रिसीवर" का एक संयोजन है, जो दोनों सिरों से एक साथ डेटा ट्रांसमिशन और रिसेप्शन को सक्षम बनाता है, जो द्विदिश संचार क्षमता प्रदान करता है।ऑप्टिकल ट्रांसीवरट्रांसमिटिंग सिरे पर विद्युतीय -से{{1}ऑप्टिकल (ई-ओ) रूपांतरण और प्राप्तकर्ता सिरे पर ऑप्टिकल-से-विद्युतीय (ओ-ई) रूपांतरण करें।

प्रमुख विशेषताऐं

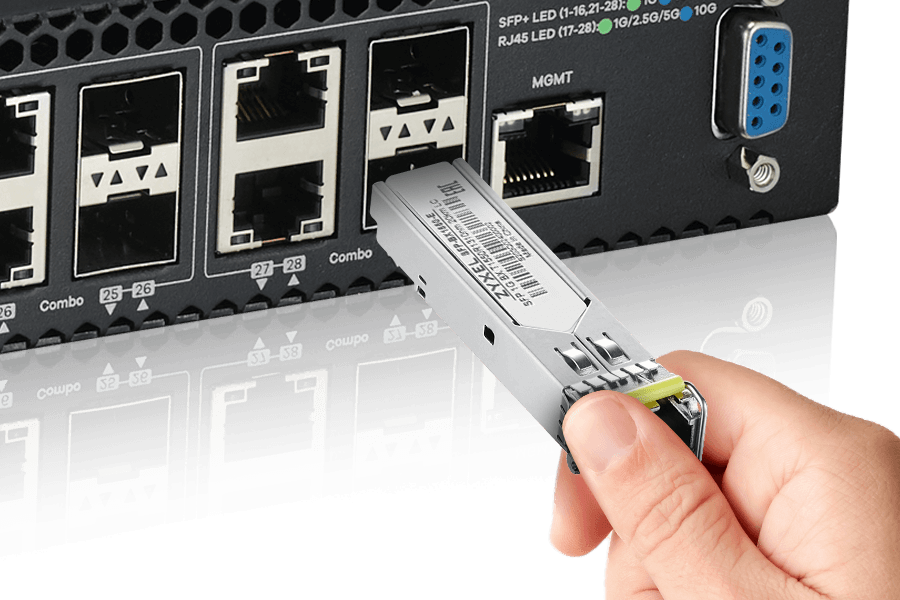

transceiversप्लग करने योग्य मॉड्यूल हैं जिन्हें सीधे नेटवर्क डिवाइस पोर्ट, जैसे स्विच, राउटर और सर्वर में स्थापित किया जा सकता है। ट्रांसमिशन के लिए मेजबान उपकरणों से विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करके और प्राप्त ऑप्टिकल संकेतों को वापस विद्युत संकेतों में परिवर्तित करके, ये उपकरण फाइबर ऑप्टिक केबल के माध्यम से संचार को सक्षम करते हैं।ऑप्टिकल ट्रांसीवरडेटा केंद्रों, एंटरप्राइज़ नेटवर्क और क्लाउड कंप्यूटिंग बुनियादी ढांचे में व्यापक रूप से तैनात किया गया है, जो उच्च गति डेटा ट्रांसमिशन को सक्षम करता है और डेटा सेंटर सुविधाओं के बीच उच्च बैंडविड्थ कनेक्शन का समर्थन करता है।

सामान्य प्रकार और प्रकार

के अनेक प्रकार हैंऑप्टिकल ट्रांसीवर, 1जी एसएफपी सहित,10जी एसएफपी+, 25G SFP28, 40G QSFP+, 100G QSFP28, 200G, और 400G, मुख्य रूप से नेटवर्क में कम दूरी और लंबी दूरी के ट्रांसमिशन के लिए डिज़ाइन किया गया है।

विशेष प्रकार:

BiDi (द्विदिशात्मक) ट्रांसीवर: एक ही फाइबर पर संचारित और प्राप्त करने के लिए विभिन्न तरंग दैर्ध्य का उपयोग करें, जिससे फाइबर बुनियादी ढांचे की लागत कम हो जाएगी

सीडब्ल्यूडीएम ट्रांसीवर: मध्यम दूरी (आमतौर पर 80 किमी तक) के लिए मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सिंग तकनीक का उपयोग करें

डीडब्ल्यूडीएम ट्रांसीवर: मेट्रो और लंबी दूरी के नेटवर्क में लंबी दूरी, उच्च क्षमता वाले ट्रांसमिशन के लिए डेंस वेवलेंथ डिवीजन मल्टीप्लेक्सिंग तकनीक का उपयोग करें

द्विदिशऑप्टिकल ट्रांसीवरमुख्य रूप से एक ही फाइबर के माध्यम से डेटा ट्रांसमिशन और रिसेप्शन में सक्षम मॉड्यूल के साथ केबल सिस्टम को सरल बनाना, नेटवर्क क्षमता बढ़ाना और लागत कम करना।

ट्रांसपोंडर क्या है?

A ट्रांसपोंडर(ऑप्टिकल ट्रांसपोंडर) एक जटिल ऑप्टिकल {{0}इलेक्ट्रिकल {{1}ऑप्टिकल (OEO) रूपांतरण उपकरण है जो ऑप्टिकल सिग्नल प्राप्त करके, उन्हें इलेक्ट्रिकल सिग्नल में परिवर्तित करके, डेटा को संसाधित करके और फिर उन्हें वापस ऑप्टिकल सिग्नल में परिवर्तित करके काम करता है। यह ऑप्टिकल ट्रांसमिशन सिस्टम में तरंग दैर्ध्य रूपांतरण, सिग्नल पुनर्जनन और प्रोटोकॉल अनुकूलन कार्य करता है। सरल के विपरीतऑप्टिकल ट्रांसीवर, ऑप्टिकल ट्रांसपोंडरजटिल ऑप्टिकल नेटवर्क में लंबी दूरी के ट्रांसमिशन और तरंग दैर्ध्य प्रबंधन को सक्षम करने के लिए ऑप्टिकल सिग्नल को सक्रिय रूप से संसाधित करें।

मूलभूत प्रकार्य

तरंग दैर्ध्य रूपांतरण: ऑप्टिकल ट्रांसपोंडरक्लाइंट की ओर से "ग्रे लाइट" (मानक तरंग दैर्ध्य) को परिवर्तित करेंऑप्टिकल ट्रांसीवरतरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग सिस्टम के साथ संगत "रंगीन प्रकाश" (विशिष्ट DWDM तरंग दैर्ध्य) के लिए। वे "3R" तकनीक का समर्थन करते हुए, एक ही WDM प्रणाली के भीतर विभिन्न तरंग दैर्ध्य के बीच भी परिवर्तित कर सकते हैं।

3आर तकनीकद्वारा निष्पादित महत्वपूर्ण सिग्नल प्रोसेसिंग कार्यों का प्रतिनिधित्व करता हैऑप्टिकल ट्रांसपोंडर, शामिल:

पुनः समय: ट्रांसमिशन के दौरान जमा हुई टाइमिंग घबराहट को ठीक करता है

पुनः जेनरेट: सिग्नल आयाम को मूल स्तर पर पुनर्स्थापित करता है

आकृति बदलें: विरूपण को खत्म करने के लिए सिग्नल तरंगों का पुनर्निर्माण करता है

प्रोटोकॉल और इंटरफ़ेस अनुकूलन के लिए,ऑप्टिकल ट्रांसपोंडरविभिन्न फाइबर प्रकारों (मल्टीमोड से) के बीच अनुकूलन कर सकते हैंएकल-मोड), कनेक्टर प्रकार (दोहरी -फाइबर से एकल-फाइबर), और यहां तक ​​​​कि विभिन्न प्रोटोकॉल, नेटवर्क लचीलापन प्रदान करते हैं।

ऑप्टिकल ट्रांसपोंडर10G, 25G, 100G, 200G और 400G कॉन्फ़िगरेशन सहित विभिन्न दर वर्गों में आते हैं। वे मुख्य रूप से यहां तैनात हैं:

WDM (वेवलेंथ डिवीजन मल्टीप्लेक्सिंग) सिस्टम: समान फाइबर बुनियादी ढांचे को साझा करने के लिए एकाधिक तरंग दैर्ध्य को सक्षम करना

ओटीएन (ऑप्टिकल ट्रांसपोर्ट नेटवर्क): उन्नत निगरानी और सुरक्षा सुविधाओं के साथ वाहक ग्रेड ट्रांसमिशन सेवाएं प्रदान करना

लंबी दूरी तक संचरण: सैकड़ों या हजारों किलोमीटर तक फैले अति{{0}लंबी-दूरी के कनेक्शन के लिए सिग्नलों को पुनर्जीवित करना

ट्रांसीवर बनाम ट्रांसपोंडर: मुख्य अंतर

ऑप्टिकल ट्रांसीवरऔरऑप्टिकल ट्रांसपोंडरसमान मॉड्यूल हैं, दोनों पूर्ण {{0}डुप्लेक्स विद्युत संकेतों को पूर्ण {{1}डुप्लेक्स ऑप्टिकल सिग्नल में परिवर्तित करने में सक्षम हैं।ऑप्टिकल ट्रांसीवरसीरियल इंटरफ़ेस का उपयोग करें और सिग्नल प्राप्त करने और संचारित करने में सक्षम एकल मॉड्यूल के साथ, हॉट स्वैपिंग के माध्यम से सीधे नेटवर्क डिवाइस पोर्ट में स्थापित किया जाता है।ऑप्टिकल ट्रांसपोंडरसिग्नल ट्रांसमिशन और रिसेप्शन के लिए समानांतर इंटरफेस का उपयोग करें, जिसमें क्लाइंट उपकरण और ऑप्टिकल ट्रांसपोर्ट नेटवर्क के बीच स्थित दो फाइबर मॉड्यूल के साथ समन्वय की आवश्यकता होती है।

प्राथमिक कार्य

ऑप्टिकल ट्रांसीवरफ़ाइबर संचार प्रणालियों में द्विदिशात्मक ऑप्टिकल सिग्नल ट्रांसमिशन के लिए सरल विद्युतीय रूपांतरण करना, नेटवर्क उपकरणों को फ़ाइबर के माध्यम से संचार करने में सक्षम बनाना।

ऑप्टिकल ट्रांसपोंडरतरंग दैर्ध्य परिवर्तन के साथ संयुक्त OEO रूपांतरण करना, सीधे द्विदिश संचार को संभालना नहीं, क्लाइंट सिग्नल को WDM ट्रांसमिशन सिस्टम के लिए उपयुक्त विशिष्ट तरंग दैर्ध्य में परिवर्तित करना, प्रसंस्करण और अग्रेषण पर ध्यान केंद्रित करना।

सिग्नल प्रोसेसिंग क्षमता

ऑप्टिकल ट्रांसीवरआम तौर पर मूल सिग्नल गुणवत्ता और फाइबर लिंक क्षमताओं पर भरोसा करते हुए, सक्रिय पुनर्जनन के बिना सीधे सिग्नल पास करते हैं।

ऑप्टिकल ट्रांसपोंडरव्यापक 3आर पुनर्जनन प्रदान करें, लंबी दूरी के संचरण के दौरान फैलाव, ध्रुवीकरण मोड फैलाव और क्षीणन द्वारा सक्रिय रूप से कमजोर संकेतों की सफाई करें।

भौतिक आकार और बिजली की खपत

ऑप्टिकल ट्रांसीवरकम बिजली की खपत वाले कॉम्पैक्ट हॉट - स्वैपेबल मॉड्यूल हैं, आमतौर पर दर और ट्रांसमिशन दूरी के आधार पर 1 - 15W, उच्च-घनत्व परिनियोजन के लिए डिज़ाइन किए गए हैं।

ऑप्टिकल ट्रांसपोंडरबड़े उपकरण हैं जो आसानी से कम {{0}दर वाले समानांतर सिग्नलों को संभाल सकते हैं लेकिन इनमें बिजली की खपत (20-50W या अधिक) अधिक होती है।

अनुप्रयोग परिदृश्य

ऑप्टिकल ट्रांसीवरउन परिदृश्यों में उत्कृष्टता प्राप्त करें जिनके लिए सीधे डिवाइस से -डिवाइस कनेक्शन की आवश्यकता होती है:

• कैम्पस नेटवर्क लिंक
• डेटा सेंटर सर्वर से कनेक्शन स्विच करने के लिए -
• छोटे से मध्यम दूरी के बिंदु से {{0} दूरी के बिंदु से {{2} बिंदु के बीच के लिंक

ऑप्टिकल ट्रांसपोंडरजटिल ऑप्टिकल नेटवर्क के लिए उपयुक्त हैं:

• WDM/DWDM सिस्टम को तरंग दैर्ध्य रूपांतरण की आवश्यकता होती है
• लंबी दूरी के नेटवर्क को सिग्नल पुनर्जनन की आवश्यकता होती है
• ओटीएन नेटवर्क को प्रोटोकॉल अनुकूलन और उन्नत प्रबंधन की आवश्यकता होती है
