ईडीएफए क्या है? अर्बियम-डोप्ड फाइबर एम्पलीफायर कैसे काम करते हैं

ईडीएफए क्या है?

ईडीएफए एक हैऑप्टिकल एम्पलीफायरजो ऑप्टिकल डोमेन में सीधे प्रकाश संकेतों को बढ़ाने के लिए एरबियम - डोप्ड फाइबर के एक खंड का उपयोग करता है। पारंपरिक पुनरावर्तकों को हर चरण में ऑप्टिकल {{2} से {{3} इलेक्ट्रिकल - से {{5} ऑप्टिकल (O {{6} E {{7} O) रूपांतरण की आवश्यकता होती है; ईडीएफए वह सब छोड़ देता है। सिग्नल शुरू से अंत तक हल्का रहता है - जो बैंडविड्थ को संरक्षित करता है, विलंबता को कम करता है, और नेटवर्क जटिलता की एक पूरी परत को हटा देता है।

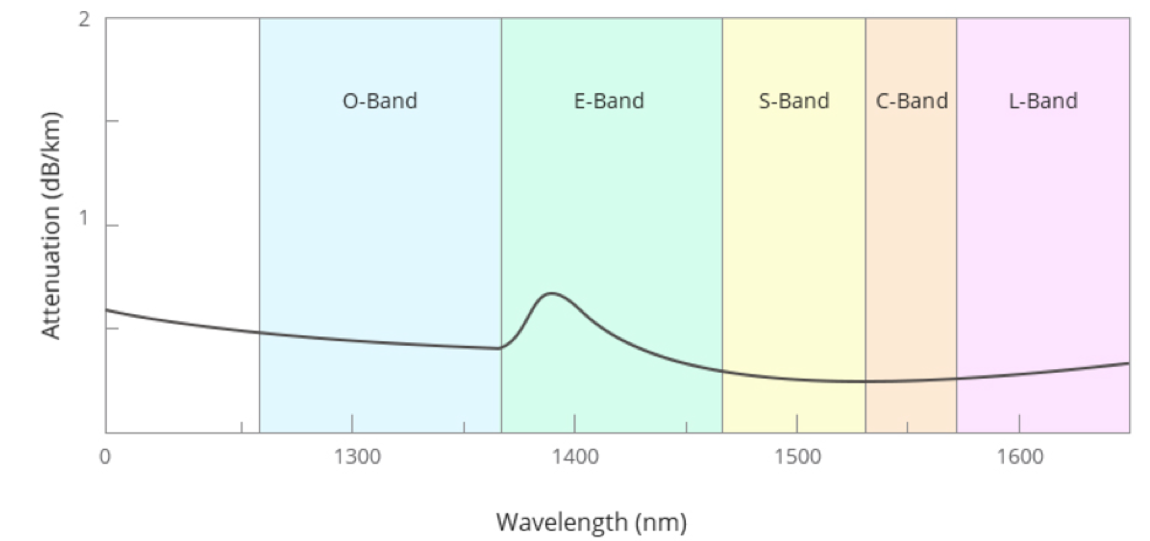

यह सी-बैंड (1530-1565 एनएम) और एल{3}}बैंड (1565-1625 एनएम) में संचालित होता है, ठीक सिलिका फाइबर की सबसे निचली{6}}हानि ट्रांसमिशन विंडो में। वह वर्णक्रमीय ओवरलैप कोई संयोग नहीं है - यही कारण है कि ईडीएफए लंबी दूरी के नेटवर्क में डिफ़ॉल्ट एम्पलीफायर बन गया है, और यही कारण है कि डब्लूडीएम और डीडब्ल्यूडीएम सिस्टम उसी तरह काम करते हैं जैसे वे करते हैं। एक एकल ईडीएफए एक ही समय में एक फाइबर के माध्यम से यात्रा करने वाले दर्जनों या सैकड़ों तरंग दैर्ध्य चैनलों को बढ़ावा दे सकता है।

ईडीएफए समस्या यह हल करती है

फाइबर के माध्यम से यात्रा करते समय ऑप्टिकल सिग्नल अपनी ताकत खो देते हैं। क्षीणन, ब्याह हानि, कनेक्टर हानि - यह सब जुड़ जाता है। ईडीएफए से पहले, एकमात्र विकल्प मार्ग पर इलेक्ट्रॉनिक रीजेनरेटर लगाना था। इन उपकरणों ने प्रकाश को बिजली में परिवर्तित किया, सिग्नल को साफ़ किया, उसे पुनः प्रवर्धित किया और वापस प्रकाश में परिवर्तित किया। प्रत्येक पुनर्योजी महंगा और प्रारूप विशिष्ट था: यह केवल एक डेटा दर और एक मॉड्यूलेशन योजना को संभाल सकता था। यदि आप WDM प्रणाली को मापना चाहते हैं, तो आपको पुनर्योजी को चैनलों की संख्या से गुणा करना होगा। लागत और जटिलता बेरहमी से बढ़ाई गई।

सफलता 1987 में मिली, जब शोधकर्ताओं ने यह दिखायाएर्बियम-डोप्ड फाइबरउत्तेजित उत्सर्जन के माध्यम से संकेतों को 1550 एनएम के करीब बढ़ाया जा सकता है। दो साल बाद, पहला डायोड पंप किया गयाएर्बियम-डोप्ड फाइबर एम्पलीफायरएक प्रयोगशाला में मान्य किया गया, जिससे साबित हुआ कि यह अवधारणा वास्तविक नेटवर्क में काम कर सकती है। इसे इतना महत्वपूर्ण बनाने वाली बात केवल प्रवर्धन ही नहीं थी - बल्कि यह थी कि एक एकल EDFA एक WDM प्रणाली में सभी तरंग दैर्ध्य चैनलों को एक ही बार में प्रवर्धित कर सकता था। कोई प्रति -चैनल पुनर्जनन नहीं। उस एक क्षमता ने घने तरंगदैर्घ्य डिविजन मल्टीप्लेक्सिंग को आर्थिक रूप से व्यवहार्य बना दिया और टेराबिट स्केल पनडुब्बी केबलों को पहुंच के भीतर डाल दिया।

ईडीएफए कैसे काम करता है?

मुख्य तंत्र: उत्तेजित उत्सर्जन

ईडीएफए लेजर - उत्तेजित उत्सर्जन - के समान सिद्धांत पर काम करता है, सिवाय इसके कि यह नई रोशनी पैदा करने के बजाय मौजूदा प्रकाश को बढ़ाता है।

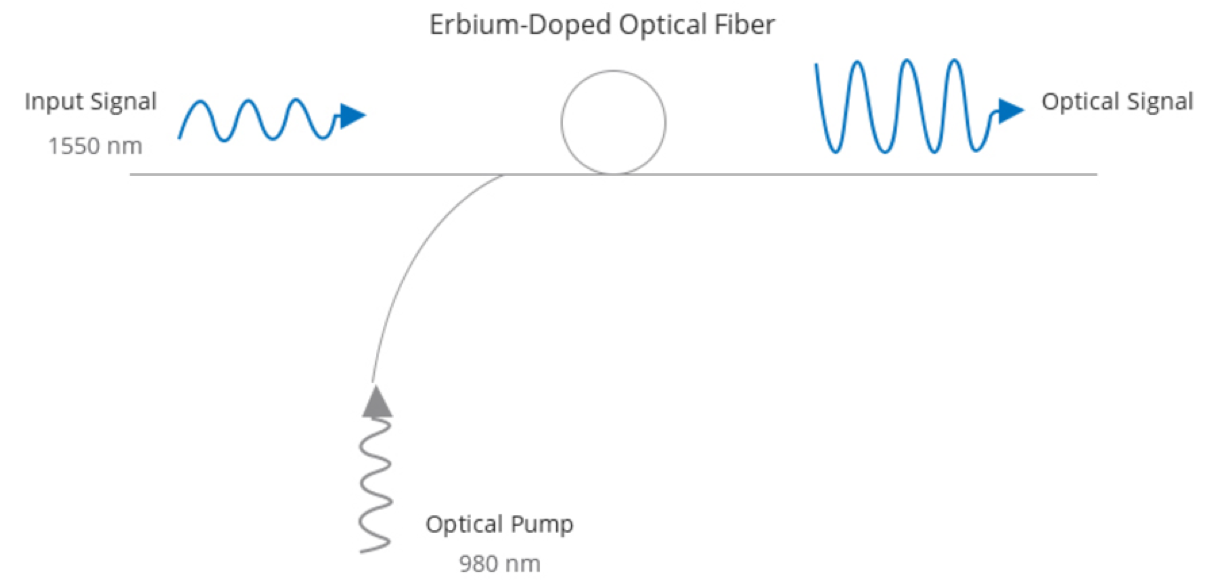

एक उच्च {{0}पावर पंप लेजर (980 एनएम या 1480 एनएम पर संचालित) अर्बियम -डोप्ड फाइबर में ऊर्जा इंजेक्ट करता है। एर्बियम आयन (Er³⁺) इस पंप ऊर्जा को अवशोषित करते हैं और अपनी जमीनी अवस्था से उत्तेजित अवस्था में चले जाते हैं। एक बार जब पर्याप्त आयन उत्तेजित हो जाते हैं, तो आपको ज़मीनी अवस्था की तुलना में उच्च ऊर्जा अवस्था में - अधिक आयनों का जनसंख्या व्युत्क्रमण प्राप्त होता है। प्रवर्धन होने के लिए यह पूर्व शर्त है।

अब 1550 एनएम के करीब एक कमजोर ऑप्टिकल सिग्नल डोप्ड फाइबर में प्रवेश करता है। इसके फोटॉन उत्तेजित एरबियम आयनों से टकराते हैं, और प्रत्येक इंटरैक्शन एक आयन को जमीनी अवस्था में वापस गिरने के लिए प्रेरित करता है, इस प्रक्रिया में एक नया फोटॉन जारी करता है। यह नया फोटॉन सिग्नल फोटॉन के समान है - समान तरंग दैर्ध्य, समान चरण, समान दिशा। इसे फाइबर की लंबाई के साथ अरबों इंटरैक्शन में गुणा करें, और सिग्नल दूसरे छोर से काफी मजबूत होकर निकलता है।

प्रवर्धन स्वाभाविक रूप से ब्रॉडबैंड है। एरबियम गेन स्पेक्ट्रम C-बैंड में लगभग 30-40 एनएम तक फैला हुआ है। यह कोई चतुर इंजीनियरिंग समाधान नहीं है - यह एरबियम आयन की ऊर्जा स्तर संरचना के भौतिकी में निहित है। इसके कारण एक एकल EDFA एक साथ 40, 80, या यहाँ तक कि 96 DWDM चैनल संभाल सकता है।

ईडीएफए के अंदर प्रमुख घटक

एक कार्यशील ईडीएफए मॉड्यूल सिर्फ डोप्ड फाइबर के एक टुकड़े से कहीं अधिक काम करता है। पांच मुख्य घटक एक साथ काम करते हैं:

अर्बियम-डोप्ड फाइबर (ईडीएफ) लाभ माध्यम है। फाइबर की लंबाई, एर्बियम सांद्रता और कांच की संरचना सभी लाभ और शोर विशेषताओं को आकार देते हैं। पंप लेजर अर्बियम आयनों को उत्तेजित करने के लिए ऊर्जा की आपूर्ति करता है - इसकी शक्ति और स्थिरता ईडीएफए के लाभ और शोर के आंकड़े को निर्धारित करती है। एक डब्लूडीएम कपलर पंप लाइट और सिग्नल लाइट को मर्ज करता है ताकि वे डोप्ड फाइबर के माध्यम से एक साथ फैल सकें। इनपुट और आउटपुट पर ऑप्टिकल आइसोलेटर्स प्रतिबिंबों को रोकते हैं जो एम्पलीफायर को अस्थिर कर सकते हैं या परजीवी लेज़िंग को ट्रिगर कर सकते हैं। और एक ऑप्टिकल फिल्टर आउटपुट को साफ रखने के लिए बैंड शोर और प्रवर्धित सहज उत्सर्जन (एएसई) को हटा देता है।

980 एनएम बनाम 1480 एनएम पम्पिंग - कई ईडीएफए दोनों का उपयोग क्यों करते हैं

पंप तरंग दैर्ध्य ईडीएफए में सबसे बड़े डिज़ाइन निर्णयों में से एक है, और दो विकल्पों में वास्तविक ट्रेडऑफ़ - शामिल होता है, न कि केवल डेटा शीट पर अलग-अलग विशिष्टताएँ।

980 एनएम पंपिंग एरबियम आयनों को उच्च ऊर्जा स्तर (ई3) तक उत्तेजित करती है, जो फिर एक गैर-{3}}विकिरणीय प्रक्रिया के माध्यम से तेजी से मेटास्टेबल स्तर (ई2) तक आराम करती है। वह दो{5}}चरणीय पथ एक बहुत ही स्वच्छ जनसंख्या व्युत्क्रमण और कम शोर का आंकड़ा उत्पन्न करता है - आमतौर पर 1480 एनएम से 1-2 डीबी बेहतर होता है। प्री-एम्प्लीफायरों के लिए जहां शोर में डीबी का प्रत्येक अंश मायने रखता है, 980 एनएम वह है जो आप चाहते हैं।

1480 एनएम पंपिंग एक शॉर्टकट लेता है: यह एर्बियम आयनों को सीधे मेटास्टेबल स्तर (ई2) तक उत्तेजित करता है। अधिक ऊर्जा कुशल, अधिक प्राप्य आउटपुट पावर, लेकिन अधिक शोर। यह इसे बूस्टर एम्पलीफायरों के लिए बेहतर उपयुक्त बनाता है जहां कच्ची शक्ति शोर प्रदर्शन से अधिक मायने रखती है।

बहुत सारे उच्च {{0}प्रदर्शन वाले ईडीएफए एक या दूसरे को नहीं चुनते हैं - वे शोर को कम रखने के लिए आगे की दिशा में दोनों . 980 एनएम पंपों का उपयोग करते हैं, आउटपुट पावर को बढ़ाने के लिए पीछे की दिशा में 1480 एनएम पंपों का उपयोग करते हैं। यह हाइब्रिड कॉन्फ़िगरेशन पनडुब्बी और लंबी दूरी की स्थलीय प्रणालियों में मानक है, और अच्छे कारण से: आपको एक इकाई में 980 एनएम का शोर लाभ और 1480 एनएम का पावर लाभ मिलता है।

ईडीएफए के तीन प्रकार और प्रत्येक का उपयोग कब करें

ऑप्टिकल लिंक में ईडीएफए कहां बैठता है, यह सब कुछ निर्धारित करता है कि इसे कैसे डिजाइन किया जाना चाहिए। बूस्टर के लिए जो विशिष्टताएं मायने रखती हैं, वे प्री-एम्प्लीफायर के लिए लगभग अप्रासंगिक हैं, और इसके विपरीत भी।

बूस्टर एम्पलीफायर

ट्रांसमीटर के ठीक बाद जाता है। इसका काम प्रकाश के फ़ाइबर स्पैन में प्रवेश करने से पहले सिग्नल की शक्ति को यथासंभव अधिक बढ़ाना है। डीडब्ल्यूडीएम सिस्टम में, मल्टीप्लेक्सर सम्मिलन हानि का परिचय देता है जो लॉन्च पावर को खा जाता है, और बूस्टर उसकी भरपाई करता है। जो विशिष्टता यहां सबसे अधिक मायने रखती है वह है संतृप्त आउटपुट पावर - आमतौर पर 16-23 डीबीएम। शोर का आंकड़ा गौण है क्योंकि इनपुट सिग्नल अभी भी मजबूत है।

-लाइन एम्प्लिफायर में

ये फ़ाइबर मार्ग के साथ मध्यवर्ती बिंदुओं पर बैठते हैं, आमतौर पर हर 80-100 किमी पर, स्पैन हानि की भरपाई करते हैं और सिग्नल को शोर तल से ऊपर रखते हैं। उन्हें अच्छे शोर प्रदर्शन के साथ उच्च लाभ (20-30 डीबी) की आवश्यकता होती है। लाइन एम्पलीफायरों के बारे में यह बात है: हर चरण में शोर जमा होता है। जब आप एक पनडुब्बी केबल में 10, 20, या 100 कैस्केड ईडीएफए की श्रृंखला के लिए शोर बजट डिजाइन कर रहे हैं, तो प्रत्येक एम्पलीफायर का योगदान मायने रखता है। इसमें थोड़े से अंतर से भी गलती होने का मतलब काम कर रहे लिंक और बंद न होने वाले लिंक के बीच अंतर हो सकता है।

प्री-एम्प्लीफायर

रिसीवर के ठीक सामने बैठता है. इस बिंदु तक, सिग्नल सैकड़ों या हजारों किलोमीटर पार कर चुका होगा और बहुत कम पावर - कभी-कभी -30 डीबीएम से नीचे पहुंच गया होगा। इन स्तरों पर, एएसई शोर वृद्धि सबसे खराब स्थिति में है। प्री-एम्प के लिए शोर का आंकड़ा सबसे महत्वपूर्ण पैरामीटर है। यहां एनएफ में 1 डीबी का सुधार सीधे पूरे लिंक के लिए विस्तारित पहुंच या बेहतर बिट त्रुटि दर में तब्दील हो सकता है।

मुख्य प्रदर्शन पैरामीटर

पाना

डीबी में मापा गया. 30 डीबी के लाभ का मतलब है कि आउटपुट इनपुट से 1,000 गुना अधिक मजबूत है। कुछ ईडीएफए डिज़ाइन 50 डीबी से अधिक हो सकते हैं, हालांकि अधिकांश वाणिज्यिक इकाइयां 15-35 डीबी रेंज में चलती हैं। लाभ ईडीएफ लंबाई, पंप शक्ति और इनपुट सिग्नल स्तर पर निर्भर करता है। यह कोई निश्चित संख्या नहीं है - क्योंकि इनपुट शक्ति बढ़ती है, संतृप्ति के कारण लाभ संकुचित होता है। लिंक बजट गणना में इसका हिसाब देना आवश्यक है।

शोर चित्र (एनएफ)

यह निर्धारित करता है कि EDFA कितना अतिरिक्त शोर जोड़ता है। सैद्धांतिक न्यूनतम 3 डीबी (उच्च लाभ पर एक चरण असंवेदनशील एम्पलीफायर के लिए क्वांटम सीमा) है, और वाणिज्यिक ईडीएफए आमतौर पर छोटे सिग्नल स्थितियों में 5-7 डीबी प्राप्त करते हैं। प्री{7}एम्प्स और कैस्केडेड लॉन्ग-हॉल लिंक के लिए, एनएफ अक्सर आपके द्वारा अनुकूलित किया जाने वाला पहला पैरामीटर होता है, क्योंकि यह सीधे पूरे सिस्टम के लिए ओएसएनआर बजट निर्धारित करता है।

संतृप्त आउटपुट पावर

ईडीएफए अधिकतम आउटपुट पावर तब दे सकता है जब इनपुट इसे संतृप्ति में ले जाने के लिए पर्याप्त मजबूत (आमतौर पर 0 डीबीएम से अधिक या उसके बराबर) हो। यह बूस्टर एम्पलीफायरों के लिए हेडलाइन नंबर है। अधिक आउटपुट पावर का मतलब है कि आप फाइबर में अधिक लॉन्च कर सकते हैं, जिसका आम तौर पर मतलब एम्पलीफायर साइटों के बीच लंबी दूरी है।

समतलता प्राप्त करें

कई चैनलों वाले DWDM सिस्टम में, प्रत्येक चैनल को आदर्श रूप से समान लाभ मिलता है। एरबियम गेन स्पेक्ट्रम सहयोग नहीं करता है - कुछ तरंग दैर्ध्य स्वाभाविक रूप से दूसरों की तुलना में अधिक प्रवर्धित हो जाते हैं। गेन फ़्लैटनेस उस भिन्नता को मापता है, जिसे आमतौर पर ऑपरेटिंग बैंड में चरम - से {{4} शिखर डीबी के रूप में व्यक्त किया जाता है।

जब आप एम्पलीफायरों को कैस्केड करते हैं तो समस्या स्पष्ट हो जाती है। मान लीजिए कि एक चैनल को प्रति एम्पलीफायर 0.5 डीबी कम लाभ मिलता है। दस एम्पलीफायरों के बाद, यह 5 डीबी कमजोर है। बीस के बाद, यह पूरी तरह से रिसीवर की संवेदनशीलता सीमा से नीचे आ सकता है। सबमरीन केबल सिस्टम और लंबी दूरी के स्थलीय नेटवर्क ईडीएफए मॉड्यूल में निर्मित गेन फ़्लैटनिंग फिल्टर (जीएफएफ) के माध्यम से या गेन स्पेक्ट्रम की अंतर्निहित समतलता में सुधार करने के लिए ईडीएफ ग्लास में एल्युमीनियम सांद्रता को ट्यून करके इससे निपटते हैं।

ईडीएफए बनाम अन्य ऑप्टिकल एम्पलीफायर

ईडीएफए बनाम एसओए (सेमीकंडक्टर ऑप्टिकल एम्पलीफायर)

SOA डोप्ड फाइबर के बजाय सेमीकंडक्टर गेन माध्यम का उपयोग करता है। यह छोटा, सस्ता है, और इसे फोटोनिक चिप्स पर एकीकृत किया जा सकता है - मेट्रो नेटवर्क, ऑप्टिकल स्विचिंग और सिग्नल प्रोसेसिंग के लिए वास्तविक फायदे। लेकिन लंबी दूरी के प्रसारण के लिए, यह टिक नहीं पाता। एसओए का लाभ लगभग 15-25 डीबी (ईडीएफए 50 डीबी से अधिक हो सकता है) तक पहुंच जाता है, इसका शोर आंकड़ा 7-12 डीबी (ईडीएफए के 5-7 डीबी की तुलना में) चलता है, यह ध्रुवीकरण संवेदनशील है, और यह डब्लूडीएम चैनलों के बीच क्रॉसस्टॉक पेश करता है जो ईडीएफए बस नहीं करता है।

SOA का अपना स्थान है. ईडीएफए का अपना स्थान है। बैकबोन DWDM परिवहन के लिए, विकल्प निकट नहीं है।

ईडीएफए बनाम रमन एम्पलीफायर

रमन प्रवर्धन एक पूरी तरह से अलग तंत्र के माध्यम से काम करता है - उत्तेजित रमन बिखराव - और यह ट्रांसमिशन फाइबर के अंदर ही होता है, एक अलग डोप्ड फाइबर में नहीं। क्योंकि सिग्नल एक साथ के बजाय धीरे-धीरे पूरे विस्तार में प्रवर्धित होता है, यह कभी भी उतना कम नहीं गिरता जितना कि केवल EDFA के प्रवर्धन के साथ होता। परिणामस्वरूप प्रभावी शोर का आंकड़ा कम हो सकता है।

हालाँकि, नकारात्मक पक्ष वास्तविक हैं। रमन एम्पलीफायर उच्च पंप शक्ति (अक्सर 500 मेगावाट से अधिक) की मांग करते हैं, मामूली लाभ (आमतौर पर 10-15 डीबी) प्रदान करते हैं, और तैनाती जटिलता जोड़ते हैं। दूसरी ओर, वे तरंग दैर्ध्य {{5} एक तरह से लचीले हैं, ईडीएफए - से मेल नहीं खा सकता है, बस एक अलग बैंड को बढ़ाने के लिए पंप तरंग दैर्ध्य को स्थानांतरित करें।

ये दोनों प्रौद्योगिकियाँ वास्तव में प्रतिस्पर्धी नहीं हैं। अधिकांश अल्ट्रा{1}लॉन्ग{{2}हॉल और सबमरीन सिस्टम दोनों का उपयोग करते हैं: रमन एक वितरित लाभ "फ्लोर" प्रदान करता है जो सिग्नल को शोर में बहुत दूर तक गिरने से रोकता है, और ईडीएफए प्रत्येक पुनरावर्तक पर उच्च -लाभ केंद्रित प्रवर्धन प्रदान करता है। यह हाइब्रिड दृष्टिकोण क्षमता बढ़ाने और उनकी सीमा तक पहुंचने का मानक तरीका बन गया है।

जहां आज ईडीएफए का उपयोग किया जाता है

लंबे -हॉल टेरेस्ट्रियल नेटवर्क

यहीं से ईडीएफए अपनी आय अर्जित करता है। राष्ट्रीय या महाद्वीपीय दूरियों तक फैले बैकबोन नेटवर्क में, ईडीएफए फाइबर क्षीणन से लड़ने के लिए हर 80-100 किमी में जाते हैं। एक भीफाइबर ऑप्टिक एम्पलीफायर100G या 400G प्रति चैनल पर 80+ DWDM चैनल ले जाना हजारों किलोमीटर तक सिग्नल की गुणवत्ता बनाए रखने के लिए इन एम्पलीफायरों की श्रृंखला पर निर्भर करता है। ईडीएफए को तस्वीर से हटा दें, और उच्च क्षमता वाले स्थलीय परिवहन का अर्थशास्त्र ध्वस्त हो जाएगा।

पनडुब्बी केबल सिस्टम

पनडुब्बी केबल ईडीएफए के लिए अब तक का सबसे कठोर वातावरण है। एक ट्रांसोसेनिक केबल समुद्र तल पर बैठे 100 से अधिक ईडीएफए रिपीटर्स के साथ 10,000 किमी से अधिक तक फैल सकती है। इन इकाइयों को शून्य रखरखाव पहुंच के साथ 25 वर्षों तक लगातार चलाना होगा। विश्वसनीयता का मतलब सिर्फ इतना ही नहीं है कि समुद्र तल पर विफलता का मतलब महंगी जहाज यात्रा है। ये ईडीएफए निरर्थक पंप लेज़रों और रूढ़िवादी ऑपरेटिंग मार्जिन के साथ चलते हैं जिन्हें अन्य सभी से ऊपर जीवनकाल को अधिकतम करने के लिए डिज़ाइन किया गया है।

डेटा सेंटर इंटरकनेक्ट (DCI)

हाइपरस्केल डेटा केंद्रों को परिसरों के बीच उच्च {{0}बैंडविड्थ, कम -विलंबता लिंक की आवश्यकता होती है, और वे लिंक अक्सर दसियों से सैकड़ों किलोमीटर तक फैले होते हैं। EDFA इन DCI मार्गों पर सुसंगत 400G और 800G ट्रांसमिशन को सक्षम बनाता है। एआई प्रशिक्षण के कई सुविधाओं में तेजी से वितरित होने के साथ, यह खंड तेजी से बढ़ रहा है।

डीडब्ल्यूडीएम सिस्टम

EDFA यूं ही DWDM - के साथ संगत नहीं बन गया, इसने सबसे पहले DWDM को व्यावहारिक बना दिया। एक डिवाइस में एक साथ 40, 80, या 96 चैनलों को प्रवर्धित करने से नेटवर्क ऑपरेटरों को समान दर पर बुनियादी ढांचे को बढ़ाए बिना फाइबर क्षमता बढ़ाने में मदद मिलती है। आज चल रहे प्रत्येक DWDM सिस्टम में EDFA है।

CATV वितरण नेटवर्क

केबल टीवी नेटवर्क हेडएंड से ऑप्टिकल सिग्नल को बढ़ावा देने के लिए पावर एम्पलीफायर के रूप में ईडीएफए का उपयोग करते हैं, जो इसे व्यापक कवरेज क्षेत्र में बड़े ग्राहक आधार तक पहुंचाता है। बूस्टर प्रकार के ईडीएफए की उच्च आउटपुट पावर इस प्रसारण वितरण मॉडल में अच्छी तरह से फिट बैठती है।

अन्य अनुप्रयोग

ईडीएफए भी इसमें दिखता हैफाइबर एम्पलीफायरफाइबर आधारित LAN (वितरण हानि की भरपाई), सैन्य और एयरोस्पेस संचार (जहां विश्वसनीयता और पर्यावरणीय सहिष्णुता पर समझौता नहीं किया जा सकता), और उभरते क्वांटम संचार नेटवर्क (जहां विद्युत रूपांतरण के बिना कमजोर संकेतों को बढ़ाना विशेष महत्व रखता है) के भीतर तैनाती।

सही ईडीएफए कैसे चुनें

सही EDFA चुनना आपके नेटवर्क में इसकी भूमिका को समझने से शुरू होता है। एक बूस्टर, एक इन{1}लाइन एम्प्लीफायर, और एक प्री{2}एम्प में पूरी तरह से अलग-अलग प्राथमिकता वाले स्टैक होते हैं - बूस्टर एप्लिकेशन के लिए कम शोर वाली इकाई खरीदने का मतलब उस स्पेक पर पैसा बर्बाद करना है जो आपकी मदद नहीं करता है।

पहले भूमिका परिभाषित करें. बूस्टर का मतलब है कि आप संतृप्त आउटपुट पावर की परवाह करते हैं। लाइन में इसका मतलब है कि आप शोर के विरुद्ध लाभ को संतुलित कर रहे हैं। प्री-एम्प का मतलब है कि शोर का आंकड़ा राजा है।

अपने ऑपरेटिंग बैंड की पुष्टि करें. सी-बैंड (1530-1565 एनएम), एल-बैंड (1565-1625 एनएम), या दोनों। सी+एल ईडीएफए मौजूद हैं, लेकिन उपलब्धता और प्रदर्शन विक्रेता के अनुसार अलग-अलग होते हैं।

अपने स्पैन लॉस बजट से लाभ और बिजली की आवश्यकताओं की गणना करें। बूस्टर के लिए, संतृप्त आउटपुट पावर पर ध्यान केंद्रित करें। एक इन{2}}लाइन एम्प के लिए, सुनिश्चित करें कि लाभ मार्जिन के साथ स्पैन हानि को कवर करता है। प्री-एम्प के लिए, स्वीकार्य एनएफ को हिट करते समय न्यूनतम इनपुट पावर को सत्यापित करें जिसे वह संभाल सकता है।

यदि आप कैस्केडिंग कर रहे हैं तो शोर के आंकड़े का सावधानीपूर्वक मूल्यांकन करें। कम एनएफ का अर्थ है अधिक ओएसएनआर मार्जिन, जिसका अर्थ है लंबी पहुंच या बेहतर बीईआर। एम्पलीफायरों की एक श्रृंखला में, प्रत्येक स्पैन में एनएफ सुधार यौगिकों का 1 डीबी भी होता है।

विशेष रूप से उच्च चैनल गणना वाले DWDM के लिए गेन फ़्लैटनेस - की जाँच करें। आपकी शृंखला में जितने अधिक ईडीएफए होंगे, यह विशिष्टता उतनी ही सख्त होनी चाहिए। 40 चैनल चलाने वाले सिस्टम में 80 चैनल चलाने वाले सिस्टम की तुलना में अलग-अलग फ़्लैटनेस आवश्यकताएँ होती हैं।

परिनियोजन परिवेश में कारक. इनडोर रैक माउंट, आउटडोर कैबिनेट और समुद्र तीन बिल्कुल अलग दुनिया हैं। ऑपरेटिंग तापमान रेंज, आर्द्रता सहनशीलता, यांत्रिक शॉक रेटिंग, एमटीबीएफ - ये सभी इकाई जहां जाती है उसके आधार पर बदलाव करती है। सबसी ईडीएफए अनिवार्य रूप से रैक माउंट इकाइयों से एक अलग उत्पाद श्रेणी है।
