ऑप्टिकल फाइबर फैलाव: प्रकार, कारण और इसे कब ठीक करें

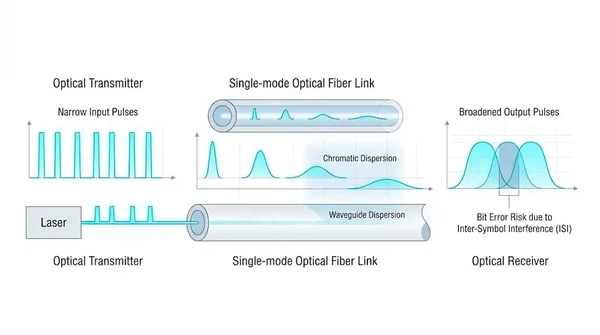

ऑप्टिकल फाइबर फैलाव एक प्रकाश नाड़ी का विस्तार है क्योंकि यह फाइबर के माध्यम से यात्रा करता है। जब दालें बहुत दूर तक फैलती हैं, तो वे रिसीवर पर ओवरलैप हो जाती हैं, जिससे बिट त्रुटियां होती हैं जो बैंडविड्थ और पहुंच दोनों को सीमित कर देती हैं। उदाहरण के लिए, 1550 एनएम पर 80 किमी चलने वाले 10 जीबीपीएस सिंगल मोड लिंक में, संचित रंगीन फैलाव 1,300 पीएस/एनएम - से अधिक हो सकता है जो कि अगर अप्रबंधित छोड़ दिया जाए तो नेत्र आरेख को पूरी तरह से बंद करने के लिए पर्याप्त है।

नेटवर्क इंजीनियरों और सिस्टम डिजाइनरों के लिए, व्यावहारिक प्रश्न शायद ही कभी होता है "फैलाव क्या है?" बल्कि "मेरे लिंक में किस प्रकार का फैलाव प्रमुख है, और क्या इसके लिए मुआवजे की आवश्यकता है?" यह मार्गदर्शिका उस प्रश्न का उत्तर मुख्य फैलाव तंत्रों, उनके कारणों और आज उपलब्ध मुआवजे के तरीकों - से लेकर विरासती डीसीएफ मॉड्यूल से लेकर आधुनिक सुसंगत डीएसपी तक के माध्यम से देती है।


ऑप्टिकल फाइबर फैलाव क्या है?

फैलाव का मतलब है कि एक छोटा ऑप्टिकल पल्स छोटा नहीं रहता क्योंकि यह फाइबर के माध्यम से फैलता है। यह समय के साथ फैलता है. जितना अधिक यह फैलता है, प्राप्तकर्ता के लिए एक बिट को दूसरे से अलग करना उतना ही कठिन हो जाता है। के अनुसारआईटीयू-टी जी.652 मानकमानक एकल {{0}मोड फाइबर का रंगीन फैलाव गुणांक लगभग 17 पीएस/(एनएम·किमी) लगभग 1550 एनएम - पर निर्दिष्ट किया जाता है, एक पैरामीटर जो सीधे तौर पर नियंत्रित करता है कि दूरी के दौरान दालें कितनी तेजी से बढ़ती हैं।

बिखराव कोई एक प्रभाव नहीं है. विभिन्न फाइबर प्रकार और सिस्टम आर्किटेक्चर विभिन्न तंत्रों से प्रभावित होते हैं। मेंमल्टीमोड फाइबर, मोडल फैलाव हावी है। मेंएकल-मोड फ़ाइबर, रंगीन फैलाव और ध्रुवीकरण मोड फैलाव प्रमुख चिंताएं हैं। यह समझना कि आपके फाइबर प्रकार पर कौन सा तंत्र लागू होता है, सही डिज़ाइन निर्णय की ओर पहला कदम है।

ऑप्टिकल फाइबर फैलाव का क्या कारण है?

फैलाव फाइबर और प्रकाश स्रोत के भौतिक गुणों से उत्पन्न होता है। प्रत्येक फैलाव प्रकार का एक अलग कारण होता है:

मोडल फैलावमल्टीमोड फाइबर में एकाधिक प्रसार पथ (मोड) के अस्तित्व के कारण होता है। उच्च{{1}आदेश वाले मोड निचले{{2}आदेश वाले मोड की तुलना में लंबे समय तक प्रभावी पथ तय करते हैं, इसलिए वे अलग-अलग समय पर रिसीवर तक पहुंचते हैं। इसका परिणाम यह होता है कि नाड़ी चौड़ी हो जाती है जो दूरी के साथ बदतर होती जाती है। यही कारण है कि मल्टीमोड फ़ाइबर की अंतर्निहित पहुंच सीमाएँ - होती हैं, उदाहरण के लिए, 10GBASE{8}SR का समर्थन करने वाला OM3 फ़ाइबर केवल 300 मीटर तक रेट किया गया है।

रंगीन फैलावकांच के तरंग दैर्ध्य {{0}निर्भर अपवर्तनांक के कारण होता है। क्योंकि कोई भी लेजर पूरी तरह से एकल तरंग दैर्ध्य का उत्सर्जन नहीं करता है, विभिन्न वर्णक्रमीय घटक थोड़े अलग वेग से यात्रा करते हैं। रंगीन फैलाव में दो उप-घटक होते हैं: सामग्री फैलाव (कांच से ही) और वेवगाइड फैलाव (फाइबर के कोर से) क्लैडिंग ज्यामिति)। उनका संयुक्त प्रभाव किसी भी तरंग दैर्ध्य पर कुल रंगीन फैलाव निर्धारित करता है। मानक G.652 फाइबर में 1310 एनएम के करीब शून्य फैलाव तरंग दैर्ध्य होता है, यही कारण है कि विरासत प्रणाली अक्सर वहां संचालित होती है। 1550 एनएम - पर लंबी दूरी के लिए पसंदीदा विंडो हैडीडब्ल्यूडीएम ट्रांसमिशनकम क्षीणन के कारण - रंगीन फैलाव काफी हद तक जमा हो जाता है और इसे 10 जीबीपीएस या उससे अधिक पर कुछ दसियों किलोमीटर से अधिक किसी भी लिंक में प्रबंधित किया जाना चाहिए।

ध्रुवीकरण मोड फैलाव (पीएमडी)फाइबर कोर में विषमता के कारण होता है। एक आदर्श फाइबर में, दो ऑर्थोगोनल ध्रुवीकरण राज्य बिल्कुल समान गति से यात्रा करेंगे। व्यवहार में, विनिर्माण संबंधी खामियां, यांत्रिक तनाव और तापमान भिन्नताएं द्विअपवर्तन का परिचय देती हैं जिसके कारण एक ध्रुवीकरण अवस्था दूसरे से थोड़ा आगे पहुंच जाती है। पीएमडी एक सांख्यिकीय प्रभाव है - यह समय के साथ और फाइबर के साथ बदलता रहता है - जिससे निश्चित ऑप्टिकल तत्वों के साथ क्षतिपूर्ति करना कठिन हो जाता है। यह आम तौर पर 200-300 किमी से अधिक पुराने 10जी और 40जी लिंक में, या उच्च पीएमडी गुणांक (0.5 पीएस/√किमी से ऊपर) के साथ पुराने फाइबर संयंत्र का पुन: उपयोग करने वाले सिस्टम में एक डिजाइन चिंता का विषय बन जाता है।

ऑप्टिकल फाइबर फैलाव के तीन मुख्य प्रकार

मोडल फैलाव

मल्टीमोड फाइबर में मोडल फैलाव प्रमुख बैंडविड्थ सीमक है। ऐसा इसलिए होता है क्योंकि मल्टीमोड फाइबर सैकड़ों या हजारों प्रसार मोड का समर्थन करता है, प्रत्येक कोर के माध्यम से थोड़ा अलग पथ का अनुसरण करता है। ग्रेडेड{2}इंडेक्स मल्टीमोड फाइबर (ओएम1 से ओएम5) कोर में अपवर्तक इंडेक्स प्रोफाइल को अलग-अलग करके मोडल फैलाव को कम करता है, उच्च ऑर्डर मोड को संचालित करता है ताकि वे निचले ऑर्डर मोड के समय के करीब पहुंच सकें। फिर भी, फाइबर की प्रभावी मोडल बैंडविड्थ बिट दर × दूरी उत्पाद पर एक कठोर सीमा निर्धारित करती है। 300 मीटर पर ओएम3 पर 10जी चलने वाला एक कैंपस बैकबोन उस छत के पास काम कर रहा है; इससे आगे बढ़ने के लिए आम तौर पर फैलाव कम्पेसाटर के बजाय एकल मोड फाइबर पर स्विच की आवश्यकता होती है।

रंगीन फैलाव

रंगीन फैलाव एकल {{0}मोड लंबी{{1}पहुंच और DWDM सिस्टम में प्राथमिक इंजीनियरी हानि है। इसका परिमाण तीन कारकों पर निर्भर करता है: फाइबर का फैलाव गुणांक, स्रोत की वर्णक्रमीय चौड़ाई और लिंक दूरी। 1550 एनएम पर एक मानक जी.652 फाइबर के लिए, 100 किमी से अधिक का संचित फैलाव लगभग 1,700 पीएस/एनएम है। 10 जीबीपीएस (एनआरजेड मॉड्यूलेशन) पर, फैलाव सहनशीलता लगभग 1,000 पीएस/एनएम है, जिसका अर्थ है कि 1550 एनएम पर एक असंबद्ध लिंक उस दर पर लगभग 60 किमी तक सीमित है।

ध्यान देने लायक एक बारीकियां: मध्यम मात्रा में रंगीन फैलाव वास्तव में DWDM सिस्टम को लाभ पहुंचा सकता है। जैसा कि कॉर्निंग के श्वेत पत्र में वर्णित हैDWDM नेटवर्क के लिए फाइबर डिज़ाइन, अवशिष्ट फैलाव चार {{0}वेव मिक्सिंग (एफडब्ल्यूएम) - की चरण मिलान दक्षता को कम कर देता है, एक गैर-रैखिक प्रभाव जो निकट दूरी वाले चैनलों को ख़राब करता है। यही कारण है कि गैर -शून्य फैलाव-स्थानांतरित फाइबर (जी.655 और जी.656) विकसित किए गए: वे कुल फैलाव को प्रबंधनीय रखते हुए एफडब्ल्यूएम को दबाने के लिए 1550 एनएम पर एक छोटा लेकिन गैर-शून्य फैलाव बनाए रखते हैं।

ध्रुवीकरण मोड फैलाव (पीएमडी)

पीएमडी आमतौर पर रंगीन फैलाव की तुलना में दूसरे क्रम की चिंता है, लेकिन विशिष्ट परिदृश्यों में यह महत्वपूर्ण हो जाता है। उच्च बिट{2}दर वाली लीगेसी प्रणालियाँ (40 जीबीपीएस और अधिक) पीएमडी के प्रति अधिक संवेदनशील हैं क्योंकि छोटी बिट अवधि अंतर समूह विलंब (डीजीडी) के लिए कम मार्जिन छोड़ती है। 0.5 पीएस/√किमी - से अधिक पीएमडी गुणांक वाले पुराने फाइबर पर चलने वाले लिंक 1990 के दशक के मध्य से पहले स्थापित केबलों में आम हैं - रंगीन फैलाव सीमा से पहले पीएमडी सीमा का सामना कर सकते हैं। इन मामलों में, पीएमडी माप और लक्षण वर्णन लिंक स्वीकृति प्रक्रिया का हिस्सा बन जाते हैं। आधुनिक सुसंगतट्रांसपोंडरडीएसपी में पीएमडी मुआवजे को संभालें, जिसने नए निर्माणों में स्टैंडअलोन तैनाती बाधा के रूप में पीएमडी को काफी कम कर दिया है।

आपके लिंक में किस प्रकार का फैलाव मायने रखता है?

उत्तर आपके फाइबर प्रकार, दूरी, डेटा दर और सिस्टम आर्किटेक्चर पर निर्भर करता है। यहाँ एक व्यावहारिक निर्णय रूपरेखा है:

चरण 1: फाइबर प्रकार की पहचान करें।यदि आप मल्टीमोड फाइबर (ओएम1-ओएम5) के साथ काम कर रहे हैं, तो मोडल फैलाव आपकी प्राथमिक चिंता है। विशिष्ट मल्टीमोड दूरी पर रंगीन फैलाव और पीएमडी नगण्य हैं। यदि आप सिंगल-मोड फ़ाइबर के साथ काम कर रहे हैं (OS1 या OS2), चरण 2 पर जाएँ।

चरण 2: तरंग दैर्ध्य पर विचार करें।1310 एनएम पर, जी.652 फाइबर में रंगीन फैलाव शून्य के करीब है, इसलिए मध्यम दूरी पर भी इसे शायद ही कभी मुआवजे की आवश्यकता होती है। 1550 एनएम पर, फैलाव लगभग 17 पीएस/(एनएम·किमी) पर जमा होता है, और लंबे लिंक के लिए मुआवजे की योजना की आवश्यकता होती है।

चरण 3: डेटा दर का मूल्यांकन करें।उच्च बिट दर में सख्त फैलाव सहनशीलता होती है। एक 10जी एनआरजेड सिग्नल लगभग 1,000 पीएस/एनएम सहन करता है; एक 40G NRZ सिग्नल केवल 60 ps/nm ही सहन करता है। सुसंगत 100G/400G सिस्टम उन्नत मॉड्यूलेशन और DSP का उपयोग करते हैं जो फैलाव सहनशीलता को महत्वपूर्ण रूप से बढ़ाते हैं।

चरण 4: सिस्टम आर्किटेक्चर की जाँच करें।एक बिंदु से {{1} बिंदु तक सीधे {{2} लिंक का पता लगाने में, आपको बाहरी फैलाव मुआवजे की आवश्यकता हो सकती है। एक आधुनिक सुसंगत डीडब्ल्यूडीएम प्रणाली में, ट्रांसपोंडर डीएसपी आमतौर पर रंगीन फैलाव और पीएमडी को डिजिटल रूप से संभालता है, जिससे अक्सर स्टैंडअलोन मुआवजा मॉड्यूल की आवश्यकता समाप्त हो जाती है।

आपको फैलाव मुआवजे की आवश्यकता कब होती है?

प्रत्येक लिंक को एक अलग मुआवज़ा चरण की आवश्यकता नहीं है. उदाहरण के लिए, 1310 एनएम पर 20 किमी चलने वाला 10जी सिंगल मोड लिंक, नगण्य रंगीन फैलाव जमा करता है और किसी मुआवजे की आवश्यकता नहीं होती है। लेकिन मुआवज़ा तब ज़रूरी हो जाता है जब कई स्थितियाँ मिलती हैं:

लिंक 1550 एनएम की दूरी पर संचालित होता है जहां संचित रंगीन फैलाव रिसीवर की सहनशीलता से अधिक होता है। डायरेक्ट डिटेक्ट ऑप्टिक्स के साथ डेटा दर 10 जीबीपीएस या उससे अधिक है। यह प्रणाली एक DWDM परिवहन नेटवर्क हैऑप्टिकल पावर बजटऔर हानि की आवश्यकताएँ। या फ़ाइबर प्लांट को पुराने केबलों, वायु लोडिंग के अधीन हवाई मार्गों, या उच्च तनाव वाले प्रतिष्ठानों में पीएमडी समस्याओं के बारे में पता है।

व्यावहारिक नियम: यदि आप पहले से ही लिंक बजट और हानि योजना बना रहे हैं, तो उसी चरण में फैलाव का मूल्यांकन करें। डिज़ाइन के दौरान इसे संबोधित करना परिनियोजन के बाद रुक-रुक कर होने वाली त्रुटियों के निवारण की तुलना में कहीं अधिक आसान है।

फैलाव मुआवजा विधियों की तुलना

फाइबर लिंक में फैलाव के प्रबंधन के लिए तीन मुख्य दृष्टिकोण मौजूद हैं। प्रत्येक एक अलग सिस्टम संदर्भ में फिट बैठता है।

फैलाव क्षतिपूर्ति फाइबर (डीसीएफ)

डीसीएफ एक विशेष रूप से डिज़ाइन किया गया फाइबर है जिसमें बड़े नकारात्मक फैलाव गुणांक (आमतौर पर -80 से -100 पीएस/(एनएम·किमी) 1550 एनएम पर) होता है। ट्रांसमिशन फाइबर में संचित सकारात्मक रंगीन फैलाव को ऑफसेट करने के लिए डीसीएफ की गणना की गई लंबाई को आमतौर पर एम्पलीफायर साइटों - पर लिंक - में डाला जाता है। DCF दो दशकों से अधिक समय से 10G लंबी दूरी और विरासती DWDM प्रणालियों में मानक मुआवजा पद्धति रही है। इसकी मुख्य कमियाँ अतिरिक्त प्रविष्टि हानि (अतिरिक्त प्रवर्धन की आवश्यकता), विलंबता में वृद्धि, और डीसीएफ के छोटे प्रभावी क्षेत्र के कारण अतिरिक्त गैर-रेखीय प्रभाव हैं।

फाइबर ब्रैग ग्रेटिंग (FBG)

एफबीजी-आधारित फैलाव कम्पेसाटर फाइबर के एक छोटे खंड में लिखी गई आवधिक अपवर्तक सूचकांक संरचना का उपयोग करते हैं। झंझरी तरंग दैर्ध्य पर निर्भर प्रतिबिंब विलंब पैदा करती है जो संचरण के दौरान जमा हुए फैलाव को उलट देती है। एफबीजी मॉड्यूल डीसीएफ स्पूल की तुलना में अधिक कॉम्पैक्ट हैं और कम विलंबता पेश करते हैं। वे निश्चित फैलाव और ट्यून करने योग्य वेरिएंट में उपलब्ध हैं। ट्यून करने योग्य एफबीजी विशेष रूप से पुन: कॉन्फ़िगर करने योग्य डीडब्ल्यूडीएम नेटवर्क में उपयोगी होते हैं जहां चैनल जोड़े जाने या पुन: रूट किए जाने पर फैलाव मानचित्र बदल सकता है।

इलेक्ट्रॉनिक और डिजिटल सिग्नल प्रोसेसिंग (डीएसपी)

आधुनिक सुसंगत ऑप्टिकल सिस्टम रिसीवर डीएसपी में डिजिटल रूप से फैलाव की भरपाई करते हैं। सुसंगत रिसीवर ऑप्टिकल क्षेत्र के आयाम और चरण दोनों को कैप्चर करता है, जो डीएसपी को रंगीन फैलाव और पीएमडी को कम्प्यूटेशनल रूप से उलटने के लिए पर्याप्त जानकारी प्रदान करता है। जैसा कि प्रलेखित हैआईईईई 802.3कार्य समूह और उद्योग कार्यान्वयन, सुसंगत 100G, 400G, और 800G ट्रांसपोंडर नियमित रूप से DSP - में हजारों ps/nm रंगीन फैलाव की भरपाई करते हैं, जिससे इनलाइन DCF या FBG मॉड्यूल की आवश्यकता पूरी तरह समाप्त हो जाती है। इस बदलाव ने मूल रूप से लंबे समय तक चलने वाले नेटवर्क डिज़ाइन को बदल दिया है: नए सुसंगत DWDM परिनियोजन आमतौर पर स्टैंडअलोन फैलाव क्षतिपूर्ति हार्डवेयर को छोड़ देते हैं।

डीसीएफ बनाम एफबीजी बनाम डीएसपी

सही मुआवज़ा रणनीति कैसे चुनें

लीगेसी 10G या इंजीनियर्ड DWDM सिस्टम

10जी डायरेक्ट{{1}डिटेक्ट या प्रारंभिक डीडब्ल्यूडीएम प्लेटफॉर्म के आसपास निर्मित नेटवर्क में, डीसीएफ या एफबीजी के साथ ऑप्टिकल {2}डोमेन मुआवजा अक्सर पहले से ही लाइन सिस्टम डिजाइन का हिस्सा होता है। ये प्रणालियाँ प्रत्येक एम्पलीफायर अवधि में रिसीवर की सहनशीलता के भीतर संचित फैलाव को बनाए रखने के लिए सकारात्मक और नकारात्मक फैलाव खंडों के सावधानीपूर्वक फैलाव मानचित्रों - नियोजित अनुक्रमों - पर निर्भर करती हैं। यदि आप ऐसे नेटवर्क का रखरखाव या विस्तार कर रहे हैं, तो मुआवजे के दृष्टिकोण को फिर से डिज़ाइन करने के बजाय मौजूदा फैलाव मानचित्र के भीतर काम करें। प्रतिस्थापन डीसीएफ मॉड्यूल या ट्यून करने योग्य एफबीजी कम्पेसाटर यहां मानक उपकरण हैं।

आधुनिक सुसंगत ऑप्टिकल सिस्टम

यदि लिंक सुसंगत ट्रांसपोंडर (100जी, 400जी, या उससे आगे) का उपयोग करता है, तो डीएसपी आंतरिक रूप से रंगीन फैलाव और पीएमडी मुआवजे को संभालता है। डिज़ाइन वार्तालाप "मुझे किस डीसीएम मॉड्यूल की आवश्यकता है?" से बदल जाती है। "कुल संचित फैलाव क्या है, और क्या यह ट्रांसपोंडर की डीएसपी सीमा के भीतर है?" अधिकांश आधुनिक सुसंगत ट्रांसपोंडर 1550 एनएम पर 3,000 किमी से अधिक जी.652 फाइबर के बराबर 50,000 पीएस/एनएम रंगीन फैलाव - को अच्छी तरह से सहन करते हैं। इन प्रणालियों में, स्टैंडअलोन डीसीएफ या एफबीजी मॉड्यूल अनावश्यक हानि और जटिलता जोड़ते हैं। सुसंगत में अपग्रेड करते समय लीगेसी डीसीएफ को हटाना लंबे समय तक चलने वाले नेटवर्क आधुनिकीकरण में एक सामान्य और अच्छी तरह से प्रलेखित अनुकूलन कदम है।

मल्टीमोड शॉर्ट-रीच लिंक

परिसर या डेटा सेंटर वातावरण में मल्टीमोड लिंक के लिए, रंगीन फैलाव मुआवजा उत्पाद अप्रासंगिक हैं। बैंडविड्थ सीमा मोडल है, रंगीन नहीं। यदि कोई मल्टीमोड लिंक प्रदर्शन आवश्यकताओं को पूरा करने में विफल हो रहा है, तो जांच करने वाली पहली चीजें फाइबर ग्रेड (ओएम 3 बनाम ओएम 4 बनाम ओएम 5), एप्लिकेशन मानक के सापेक्ष लिंक की लंबाई, कनेक्टर गुणवत्ता और हैं।ट्रांसीवर अनुकूलता. उच्चतर ग्रेड मल्टीमोड फ़ाइबर में अपग्रेड करना या एकल मोड फ़ाइबर और ऑप्टिक्स पर स्विच करना व्यावहारिक मार्ग है, फैलाव कम्पेसाटर नहीं जोड़ना।

सामान्य गलतियाँ और भ्रांतियाँ

यह मानते हुए कि सारा बिखराव हानिकारक है।डीडब्ल्यूडीएम प्रणालियों में, रंगीन फैलाव की एक नियंत्रित मात्रा चार -तरंग मिश्रण और अन्य गैर-रेखीय दंड को दबा देती है। गैर -शून्य फैलाव-स्थानांतरित फाइबर (जी.655) विशेष रूप से 1550 एनएम पर इस लाभकारी अवशिष्ट फैलाव को बनाए रखने के लिए डिजाइन किए गए थे।

यह मानते हुए कि प्रत्येक लिंक को मुआवजे की आवश्यकता है।G.652 फाइबर के 40 किमी से अधिक 1310 एनएम पर 10G लिंक रंगीन फैलाव सहनशीलता के भीतर अच्छी तरह से काम करता है। कई उद्यम और मेट्रो लिंक को बिल्कुल भी मुआवजे की आवश्यकता नहीं होती है - ऑप्टिक्स और फाइबर इसे स्वाभाविक रूप से संभालते हैं।

यह मानते हुए कि एकल -मोड फ़ाइबर का कोई फैलाव नहीं है।एकल -मोड फ़ाइबर मोडल फैलाव को ख़त्म कर देता है, लेकिन रंगीन फैलाव और पीएमडी बना रहता है। 1550 एनएम पर, जी.652 फाइबर में रंगीन फैलाव पर्याप्त है और इसे किसी भी लंबी पहुंच वाले डिज़ाइन में ध्यान में रखा जाना चाहिए।

प्रमुख हानि की पहचान करने से पहले क्षतिपूर्ति पद्धति का चयन करना।डीसीएफ केवल रंगीन फैलाव को संबोधित करता है। एफबीजी केवल रंगीन फैलाव को संबोधित करता है। सुसंगत प्रणालियों में डीएसपी रंगीन फैलाव और पीएमडी दोनों को संबोधित करता है। यह समझने से पहले कि कौन सी हानि प्रमुख है, विधि का चयन करने से प्रयास और बजट बर्बाद हो जाता है।

अक्सर पूछे जाने वाले प्रश्नों

क्या एकल -मोड फ़ाइबर में फैलाव होता है?

हाँ। एकल -मोड फाइबर मोडल फैलाव को समाप्त करता है क्योंकि यह केवल एक प्रसार मोड का समर्थन करता है, लेकिन यह अभी भी रंगीन फैलाव और ध्रुवीकरण मोड फैलाव प्रदर्शित करता है। मानक G.652 सिंगल -मोड फाइबर में रंगीन फैलाव 1550 एनएम पर लगभग 17 पीएस/(एनएम·किमी) और 1310 एनएम पर शून्य के करीब है।

मोडल और रंगीन फैलाव के बीच क्या अंतर है?

मोडल फैलाव मल्टीमोड फाइबर में अलग-अलग समय पर आने वाले कई प्रकाश पथों (मोड) के कारण होता है। रंगीन फैलाव किसी भी फाइबर प्रकार में अलग-अलग गति से यात्रा करने वाली विभिन्न तरंग दैर्ध्य के कारण होता है, हालांकि यह मुख्य रूप से एकल मोड सिस्टम में चिंता का विषय है। मोडल फैलाव केवल मल्टीमोड फाइबर को प्रभावित करता है; रंगीन फैलाव मल्टीमोड और एकल {{3}मोड फ़ाइबर दोनों को प्रभावित करता है, लेकिन मुख्य रूप से एकल{4}मोड लंबे{{5}पहुंच लिंक में इंजीनियर किया जाता है।

फैलाव मुआवजा कब आवश्यक है?

मुआवज़ा आम तौर पर तब आवश्यक होता है जब 1550 एनएम पर एक एकल -मोड लिंक रिसीवर के रंगीन फैलाव सहनशीलता से अधिक हो जाता है उदाहरण के लिए, जी.652 फाइबर पर एनआरजेड मॉड्यूलेशन के साथ 10 जीबीपीएस पर लगभग 60 किमी। सुसंगत प्रणालियों (100जी और ऊपर) में, ट्रांसपोंडर डीएसपी आंतरिक रूप से फैलाव की भरपाई करता है, इसलिए स्टैंडअलोन मुआवजा मॉड्यूल आमतौर पर अनावश्यक होते हैं।

क्या सुसंगत प्रकाशिकी DCF की आवश्यकता को समाप्त कर सकती है?

अधिकांश मामलों में, हाँ. आधुनिक सुसंगत ट्रांसपोंडर रंगीन फैलाव और पीएमडी को डिजिटल रूप से क्षतिपूर्ति करते हैं, जिसमें सामान्य सीडी सहनशीलता 50,000 पीएस/एनएम से अधिक होती है। सुसंगत प्लेटफ़ॉर्म पर अपग्रेड करते समय कई ऑपरेटर सक्रिय रूप से लीगेसी डीसीएफ को हटा देते हैं, क्योंकि डीसीएफ लाभ प्रदान किए बिना प्रविष्टि हानि जोड़ता है जिसे डीएसपी संभाल नहीं सकता है।

ऑप्टिकल फाइबर फैलाव का क्या कारण है?

मूल कारण प्रकार पर निर्भर करते हैं। मोडल फैलाव मल्टीमोड फाइबर में कई प्रसार पथों के कारण होता है। रंगीन फैलाव ग्लास अपवर्तक सूचकांक और फाइबर वेवगाइड संरचना की तरंग दैर्ध्य निर्भरता के कारण होता है। पीएमडी फाइबर कोर में विषमता और तनाव के कारण होता है जो प्रकाश की दो ध्रुवीकरण स्थितियों के लिए अलग-अलग वेग पैदा करता है।

अपने फाइबर लिंक की योजना बनाना

फैलाव को समझना एक बड़ी लिंक डिज़ाइन पहेली का एक हिस्सा है जिसमें क्षीणन, कनेक्टर हानि और ऑप्टिकल पावर बजटिंग शामिल है। यदि आप फ़ाइबर नेटवर्क को डिज़ाइन या अपग्रेड कर रहे हैं - चाहे वह छोटा कैंपस बैकबोन हो या लंबा {{2}हॉल परिवहन मार्ग - तो फ़ाइबर प्रकार, ऑपरेटिंग तरंग दैर्ध्य और डेटा दर की पहचान करके शुरू करें। वे तीन पैरामीटर निर्धारित करते हैं कि कौन सा फैलाव तंत्र मायने रखता है और क्या मुआवजे की आवश्यकता है।
